Schalten Sie die gesamte Anlage aus, bevor Sie Anschlüsse vornehmen und lesen Sie die entsprechenden Bedienungsanleitungen durch.
Schließen Sie das Netzkabel erst an, nachdem Sie alle anderen Verbindungen hergestellt haben.
(Fortsetzung auf der nächsten Seite)
1
Anschließen der Lautsprecher
2
Anschließen der Funkantenne
Verwendung einer UKW-Außenantenne (optional)
schritt
3
Anschließen der Kabel
CENTER
SUBWOOFER
FRONT
6
5
2
1
4
3
L
R
L
R
SURROUND
SPEAKERS
FM ANT
(75 )
1
2
Hauptgerät
Lch
SURROUND
3
CENTER
SUBWOOFER
FRONT
6
5
2
1
4
3
L
R
L
R
SURROUND

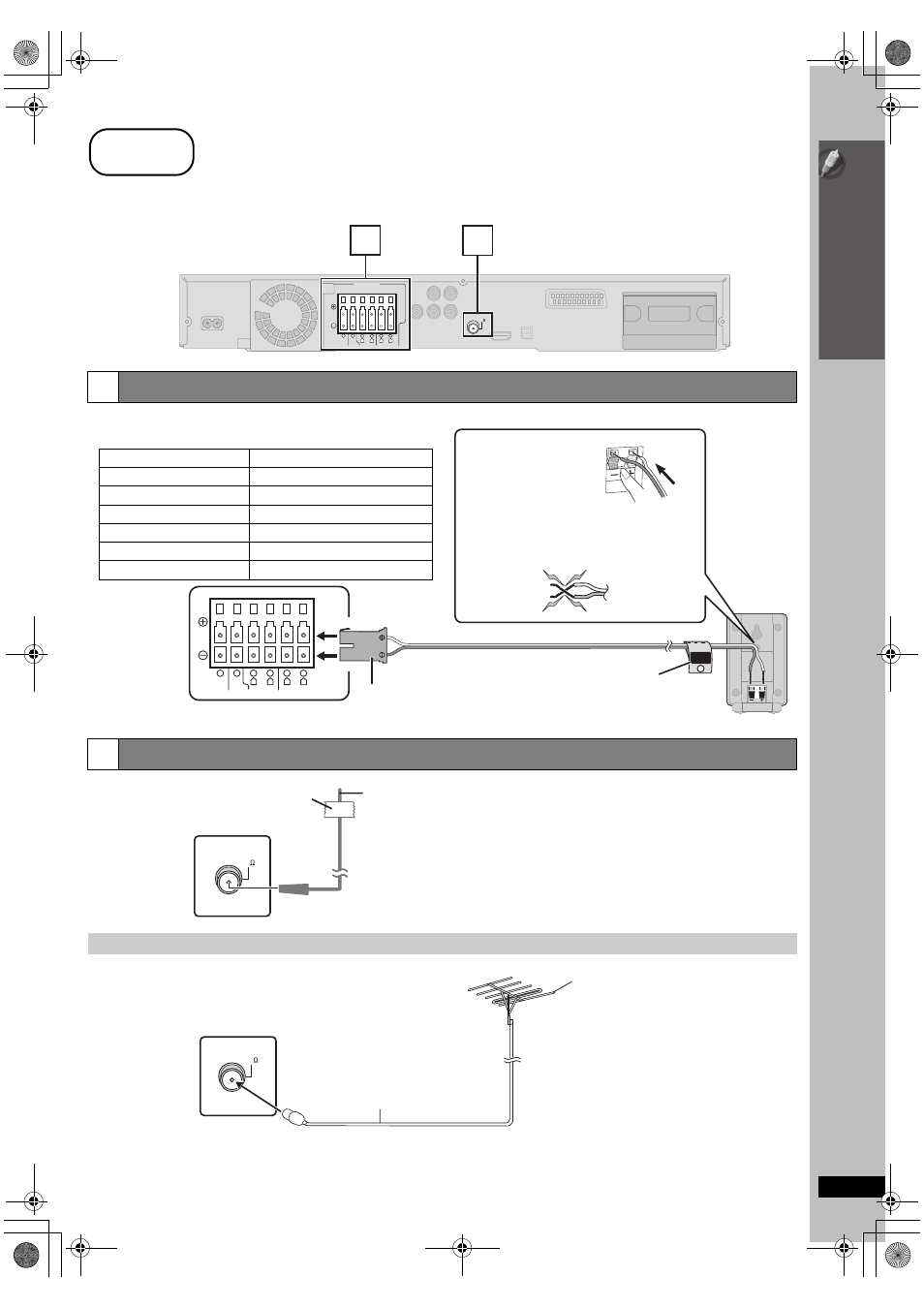

Anschließen der Lautsprecher am Hauptgerät:
Beachten Sie beim Anschließen die Farben.
Lautsprecher
Anschluss-/Konnektorfarbe
1
FRONT (L)
Weiß
2
FRONT (R)
Rot
3
SURROUND (L)
Blau
4
SURROUND (R)
Grau
5
CENTER
Grün
6
SUBWOOFER
Violett
Stecken Sie die
Kabel ganz hinein.
i: Weiß
j: Blau
Drücken!
z.B.
[]PT560]]
Surround-
Lautsprecher
(L)
Klebeetikett für Lautsprecherkabel
(im Lieferumfang enthalten)
Befestigen Sie zur Vereinfachung des Anschlusses
die Etiketten für die Lautsprecherkabel.
≥ Achten Sie darauf, dass die Lautsprecherkabel
nicht gekreuzt (kurzgeschlossen) werden, und dass
die Polarität nicht vertauscht wird. Andernfalls können
die Lautsprecher beschädigt werden.
SO
NICHT
Hauptgerät
Ganz einstecken.
FM ANT
(75 )
Klebeband
UKW-Zimmerantenne
(im Lieferumfang enthalten)
Befestigen Sie dieses Ende des
Antennenkabels so, dass ein
optimaler Empfang gewährleistet ist.
Hauptgerät
FM ANT
(75 )
UKW-Außenantenne
[Verwenden einer Fernsehantenne (nicht
im Lieferumfang enthalten)]
≥ Die Antenne sollte von einem kompetenten
Fachmann installiert werden.
75
≠ Koaxialkabel
(nicht im Lieferumfang enthalten)
Verwenden Sie eine Außenantenne, falls der Radioempfang
schlecht ist.
≥ Ziehen Sie die Antenne ab, wenn das Gerät nicht verwendet wird.
≥ Verwenden Sie die Außenantenne nicht während eines Gewitters.
Hauptgerät
7
