Conexión de un componente a las tomas VIDEO 3 IN

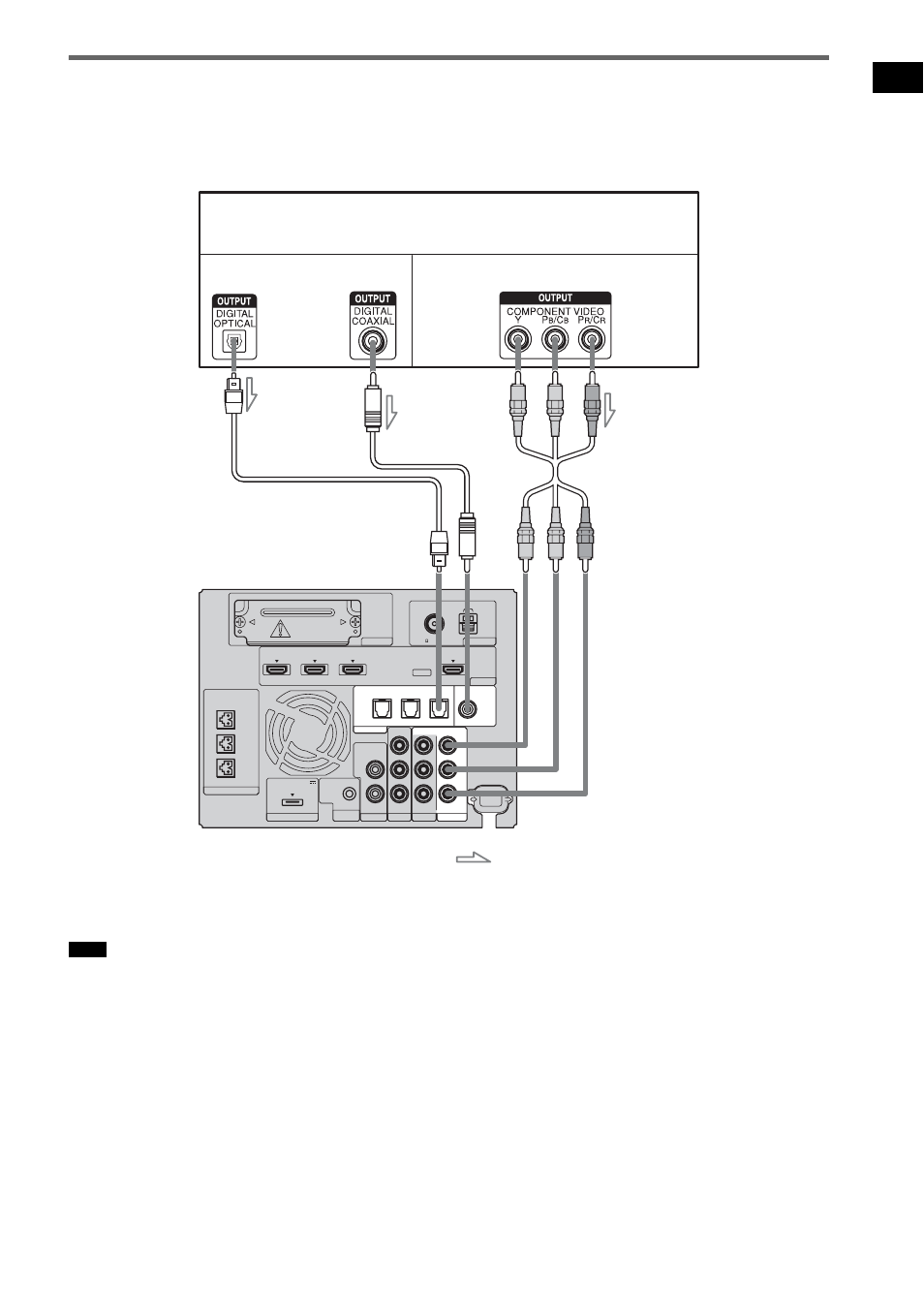

En la siguiente ilustración se muestra cómo conectar un componente a las tomas VIDEO 3 IN.
Si el sintonizador vía satélite o el sintonizador de televisión por cable, etc., no disponen de toma
OPTICAL OUT, conecte el sistema mediante la toma COAXIAL VIDEO 3 IN.
• La toma DIGITAL COAXIAL IN tiene prioridad sobre las tomas DIGITAL OPTICAL IN a la hora de conectar un
componente al sistema mediante ambas tomas.
Nota
EZW-T100
ANTENNA
HDMI
SPEAKER
TV OUT
SAT/CATV IN
DVD IN
CENTER
ONLY FOR SS-CT500
ASSIGNABLE
AUDIO IN
L
R
AUDIO IN
VIDEO IN
COMPONENT VIDEO IN
R
L
Y
R
L
BD IN
AM
FM
75 COAXIAL
DMPORT
TV
REMOTE
CTRL
VIDEO 1
DC 5V
0.7A MAX
ONLY FOR
SS-CT500
VIDEO 3
P
B
/
C
B
P
R
/
C
R
OPTICAL
TV IN
COAXIAL
VIDEO 2 IN
VIDEO 3 IN
VIDEO 3 IN
DIGITAL
VIDEO 2
Reproductor de DVD (grabadora), “PlayStation 2”,
sintonizador vía satélite/de televisión por cable, etc.
C
A
Cable digital óptico (no suministrado)
B
Cable digital coaxial (no suministrado)
C
Cable de vídeo componente (no suministrado)
Señal de vídeo
: Flujo de la señal
B
Señal de audio
o
A
Parte posterior
del altavoz
potenciador de
graves
