Paso 3a: conexión de los componentes con, Tomas hdmi, Consejo – Sony HT-CT500 User Manual
Page 248
28
ES
Sony recomienda que los componentes se conecten al sistema mediante cables HDMI.
Con la interfaz HDMI, es posible disfrutar fácilmente de sonido e imágenes de alta calidad.
Para obtener más información sobre la función Control por HDMI, consulte “¿Qué es “BRAVIA”
Sync?” (página 63).

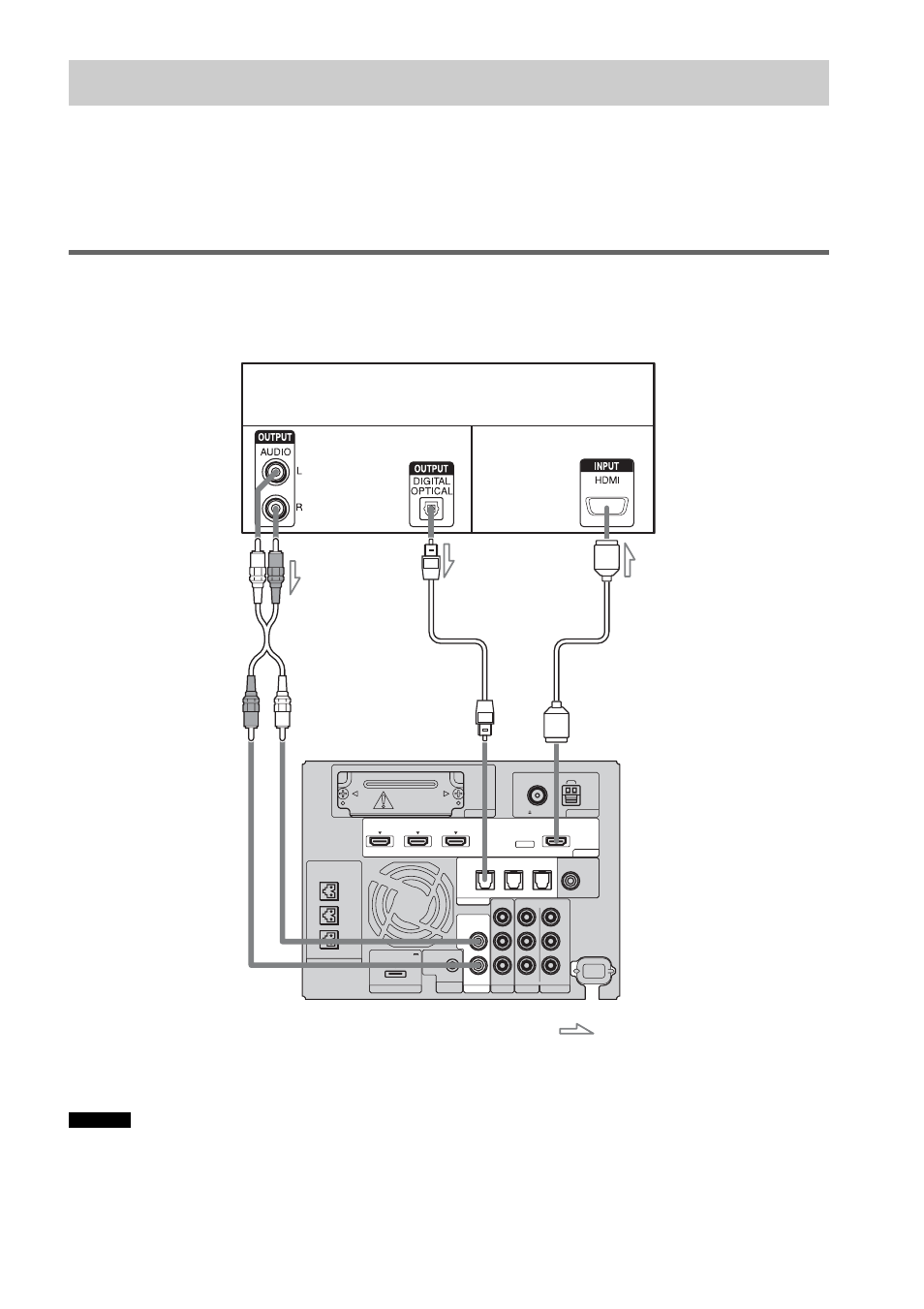

Conexión de un monitor de televisión, proyector, etc.
Conecte la salida de audio del televisor a la entrada de audio del sistema mediante un cable digital
óptico o un cable de audio para escuchar el sonido del televisor a través del sistema.
• Si desea obtener más información acerca de la conexión de un televisor sin toma HDMI, consulte “Paso 3b:
Conexión de los componentes sin tomas HDMI” (página 31).
Paso 3a: Conexión de los componentes con tomas HDMI
Consejo
EZW-T100
ANTENNA
HDMI
SPEAKER
TV OUT
SAT/CATV IN
DVD IN
CENTER
ONLY FOR SS-CT500
ASSIGNABLE
AUDIO IN
L
R
AUDIO IN
VIDEO IN
COMPONENT VIDEO IN
R
L
Y
R
L
BD IN
AM
FM
75 COAXIAL
DMPORT
TV
REMOTE
CTRL
VIDEO 1
DC 5V
0.7A MAX
ONLY FOR
SS-CT500
VIDEO 2
VIDEO 3
P
B
/
C
B
P
R
/
C
R
OPTICAL
TV IN
COAXIAL
VIDEO 2 IN
VIDEO 3 IN
VIDEO 3 IN
DIGITAL
Monitor de televisión, proyector, etc.
A
Cable de audio (no suministrado)
B
Cable digital óptico (suministrado)
C
Cable HDMI (no suministrado)
B
C
Señal de audio
: Flujo de la señal
A
Parte posterior
del altavoz
potenciador de
graves
Señal de
audio/vídeo
o
