Conexión de un componente a las tomas VIDEO 2 IN

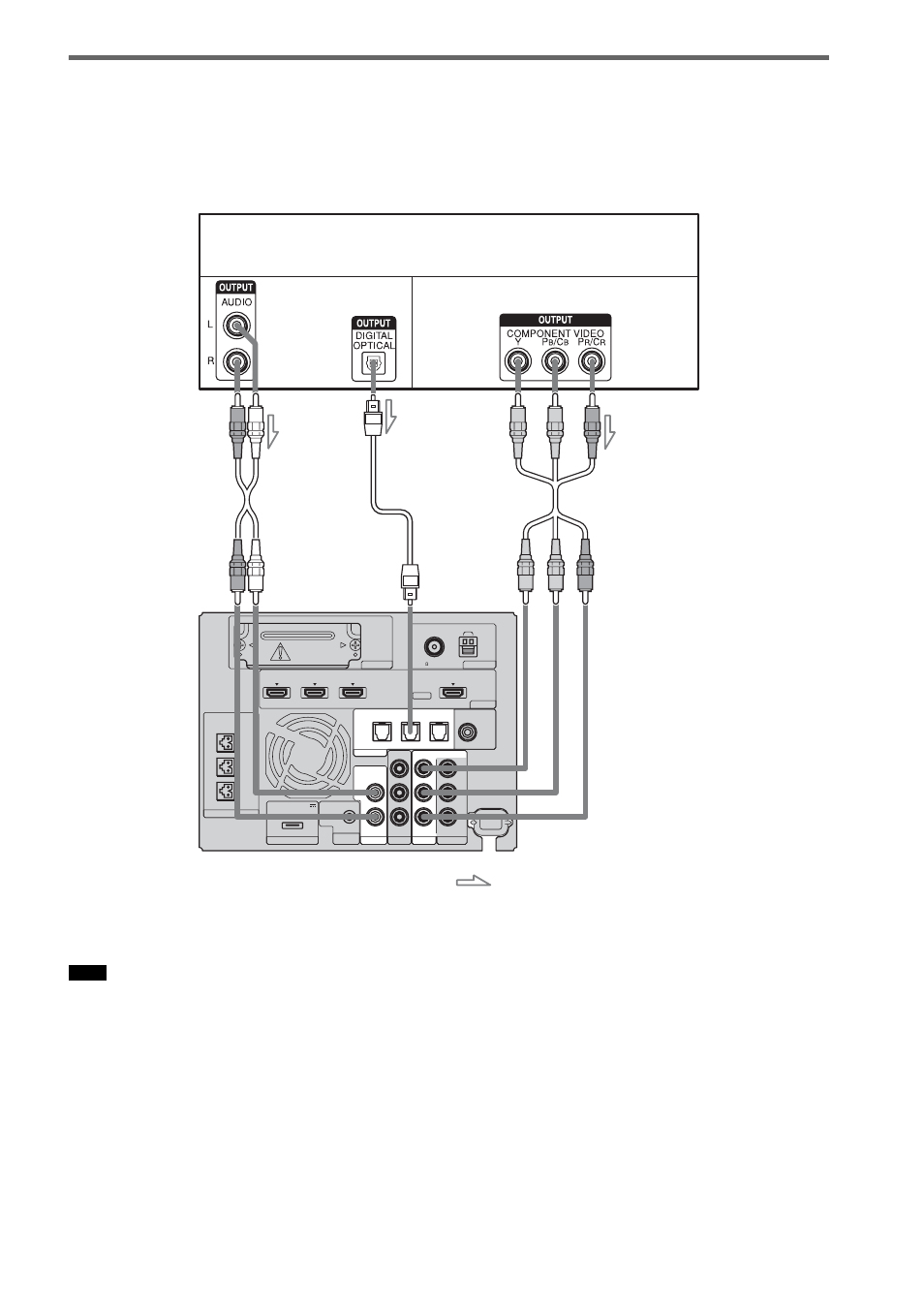

En la siguiente ilustración se muestra cómo conectar un componente a las tomas VIDEO 2 IN.
Es posible reasignar la entrada de audio analógico mediante las tomas TV ASSIGNABLE AUDIO IN
si no se utilizan para realizar la conexión a un televisor. Para obtener más información, consulte
“Reasignación de la entrada de audio” (página 87).
• Las tomas DIGITAL OPTICAL IN tienen prioridad sobre las tomas TV ASSIGNABLE AUDIO IN a la hora de
conectar un componente al sistema mediante ambas tomas.
Nota
EZW-T100
ANTENNA
HDMI
SPEAKER
TV OUT
SAT/CATV IN
DVD IN
CENTER
ONLY FOR SS-CT500
ASSIGNABLE
AUDIO IN
L
R
AUDIO IN
VIDEO IN
COMPONENT VIDEO IN
R
L
R
L
BD IN
AM
FM
75 COAXIAL
DMPORT
TV
REMOTE
CTRL
VIDEO 1
DC 5V
0.7A MAX
ONLY FOR
SS-CT500
VIDEO 2
OPTICAL
TV IN
COAXIAL
VIDEO 2 IN
VIDEO 3 IN
VIDEO 3 IN
DIGITAL
Y
VIDEO 3
P
B
/
C
B
P
R
/
C
R
Reproductor de DVD (grabadora), “PlayStation 2”,
sintonizador vía satélite/de televisión por cable, etc.
A
A
Cable de audio (no suministrado)
B
Cable digital óptico (no suministrado)
C
Cable de vídeo componente (no suministrado)
Señal de vídeo
: Flujo de la señal
B
Señal de audio
Parte posterior
del altavoz
potenciador de
graves
o
C
