34 FR

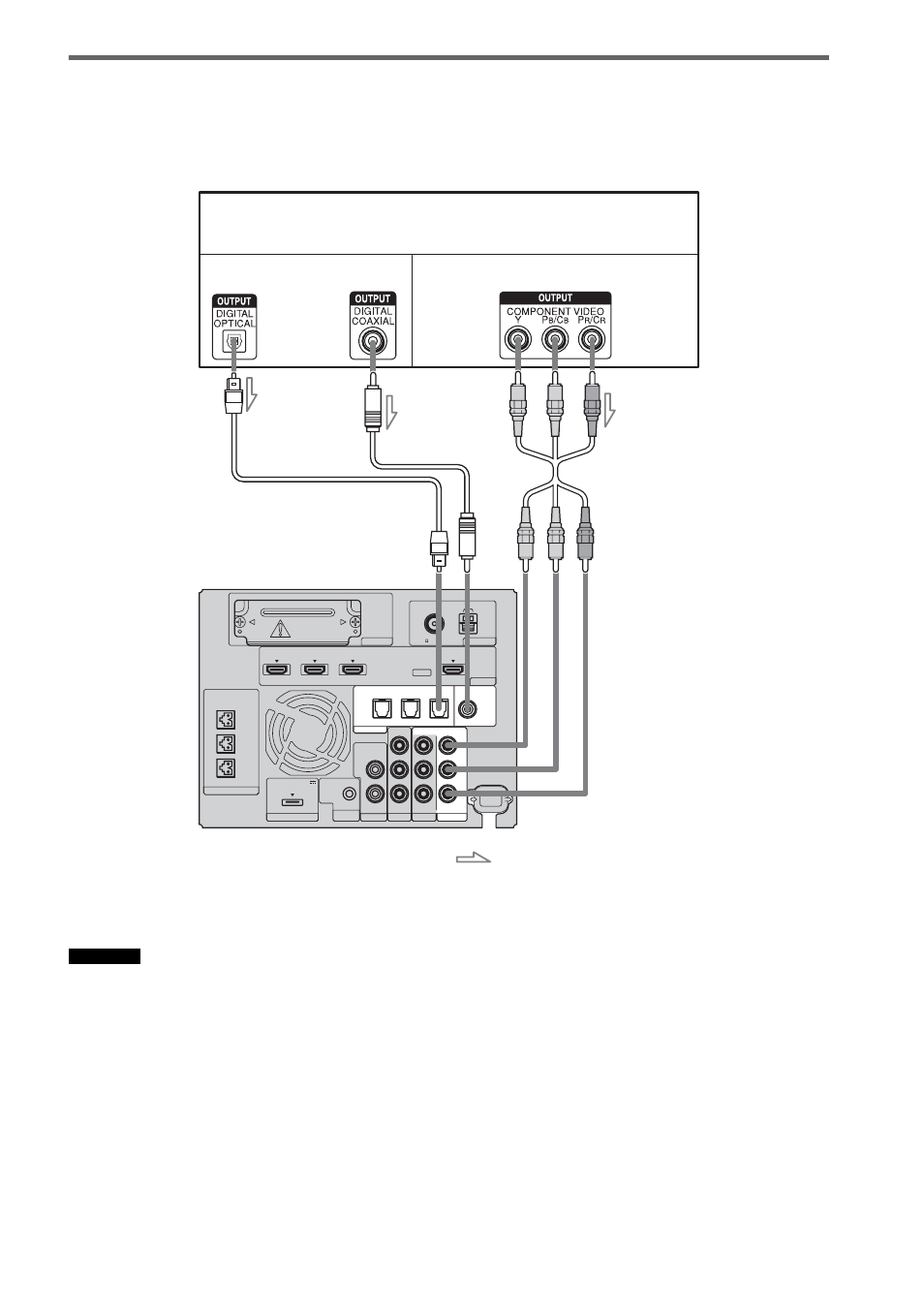

Raccordement d’un composant aux prises VIDEO 3 IN
L’illustration suivante représente le raccordement d’un composant aux prises VIDEO 3 IN.
Si le tuner satellite, le tuner de télévision par câble, etc. ne dispose pas d’une prise OPTICAL OUT,
raccordez le système à l’aide de la prise COAXIAL VIDEO 3 IN.
• La prise DIGITAL COAXIAL IN a la priorité sur les prises DIGITAL OPTICAL IN lors du raccordement d’un
composant au système à l’aide de ces deux prises.
Remarque
EZW-T100 ANTENNA
HDMI
SPEAKER
TV OUT SAT/CATV IN DVD IN
CENTER
ONLY FOR SS-CT500
ASSIGNABLE
AUDIO IN
L
R
AUDIO IN
VIDEO IN COMPONENT VIDEO IN
R
L
Y
R
L
BD IN
AM FM
75 COAXIAL
DMPORT TV
REMOTE
CTRL VIDEO 1
DC 5V
0.7A MAX ONLY FOR
SS-CT500
VIDEO 3
P B /
C B
P R /
C R
OPTICAL
TV IN
COAXIAL
VIDEO 2 IN VIDEO 3 IN VIDEO 3 IN
DIGITAL
VIDEO 2
Lecteur (graveur) DVD, « PlayStation 2 »,
tuner satellite/de télévision par câble, etc.
C
A Cordon optique numérique (non fourni)
B Cordon coaxial numérique (non fourni)
C Câble vidéo composant (non fourni)
Signal vidéo
: Sens du signal
B
Signal audio
ou
A
Arrière du
caisson de
graves
