6 P
Preparativos

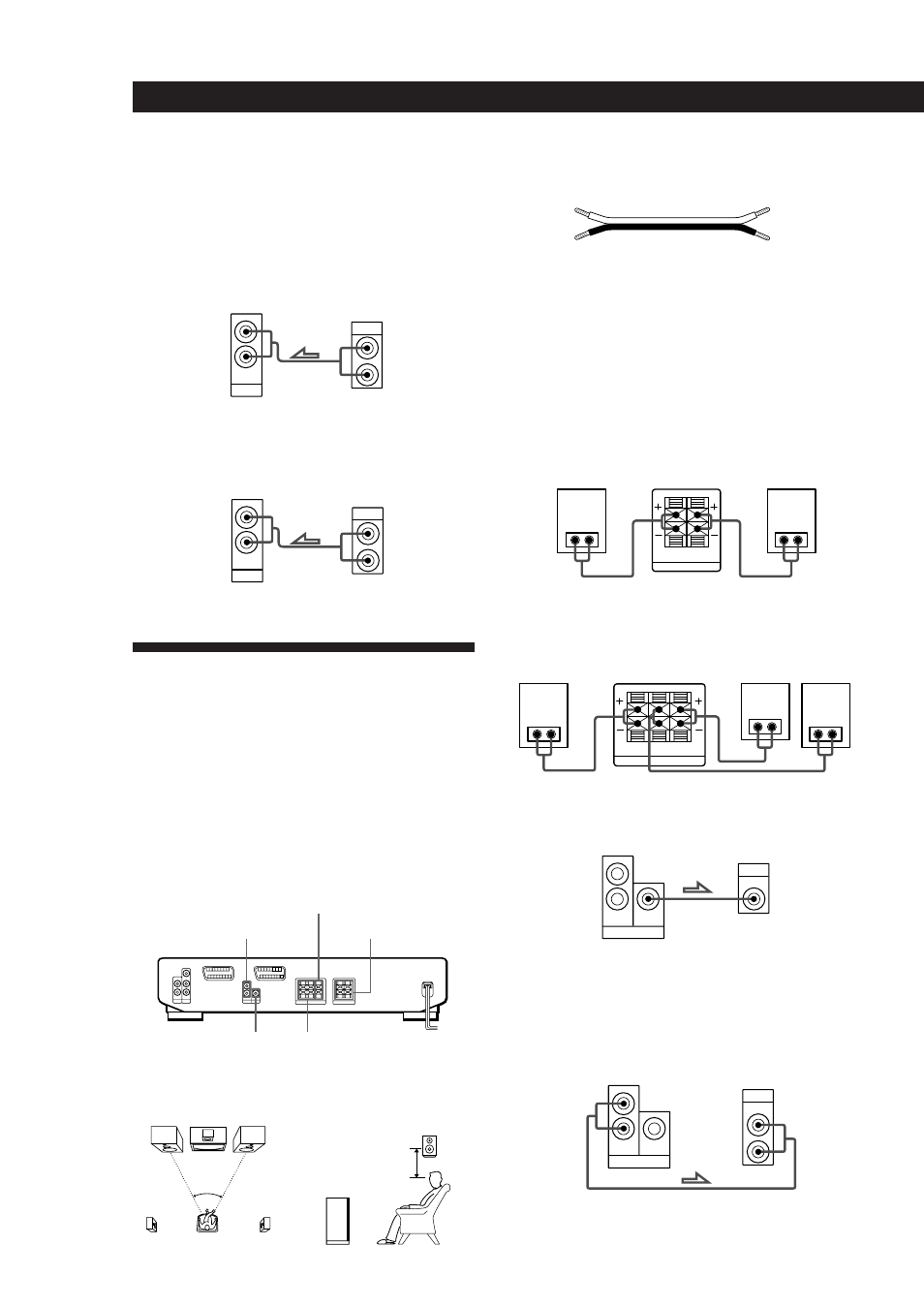

Ligações
A seta ç indica o fluxo do sinal.
Sistema de áudio
Ligue as tomadas PRE OUT, ADAPTER OUT ou TAPE REC
do seu amplificador de controlo às tomadas AUX IN do
amplificador.
Leitor de discos compactos (etc.)
Ligue as tomadas LINE OUT do seu leitor de discos
compactos (etc.) às tomadas AUX IN deste amplificador.
Amplificador de
controlo
Amplificador
AUX
IN
L
R
PRE OUT
L
R
45°
Coluna posterior
60 - 90 cm
Coluna frontal
Amplificador
Leitor CD (etc.)
AUX
IN
L
R
LINE OUT
L
R
Ligações do Sistema de
Altifalantes
Descrição geral
Esta secção descreve como efectuar a ligação dos seus
altifalantes a este amplificador. A ligação de um
altifalante de graves activo incrementará a resposta
dos graves.
Quanto às localizações específicas dos terminais,
consulte a ilustração abaixo.
Para o efeito sonoro perimétrico óptimo, posicione as
colunas de altifalantes tal como ilustrado abaixo.
CENTER SPEAKERS
Saída SURROUND MIX REAR SPEAKERS
Saída SURROUND REAR FRONT SPEAKERS
Quais os cabos necessários?
Cabo de altifalante (venda avulsa) (1 para cada altifalante)
Torça as extremidades descascadas do cabo cerca de 15 mm.
Certifique-se de combinar o cabo de altifalante com o
terminal apropriado nos componentes: + com + e – com –.
Caso os cabos sejam invertidos, o som será distorcido e
haverá perda de graves.
Ligações
Colunas de altifalantes frontais
Colunas posteriores e central
Altifalante de graves activo
• Na utilização de colunas posteriores sem fio
Pode-se ligar o sistema de altifalantes posteriores sem fio,
utilizando-se as tomadas com terminais de saída
SURROUND REAR.
(+) (+)
(–)
(–)
SPEAKERS
L R
FRONT
Coluna frontal
direita (R)
Coluna frontal
esquerda (L) Amplificador
Coluna
posterior
esquerda (L)
Coluna
central
Coluna
posterior
direita (R)
SPEAKERS
REAR
L R
CENTER
Amplificador
REAR
SURROUND
MIX
INPUT L
R
Amplificador
Altifalante de
graves activo
AUX
INPUT
L
R
REAR
SURROUND
MIX
L
R
Amplificador
Transmissor
(para colunas
posteriores sem fio)
} ]
} ]
} ] } ]
} ]
