6 E
Preparativos

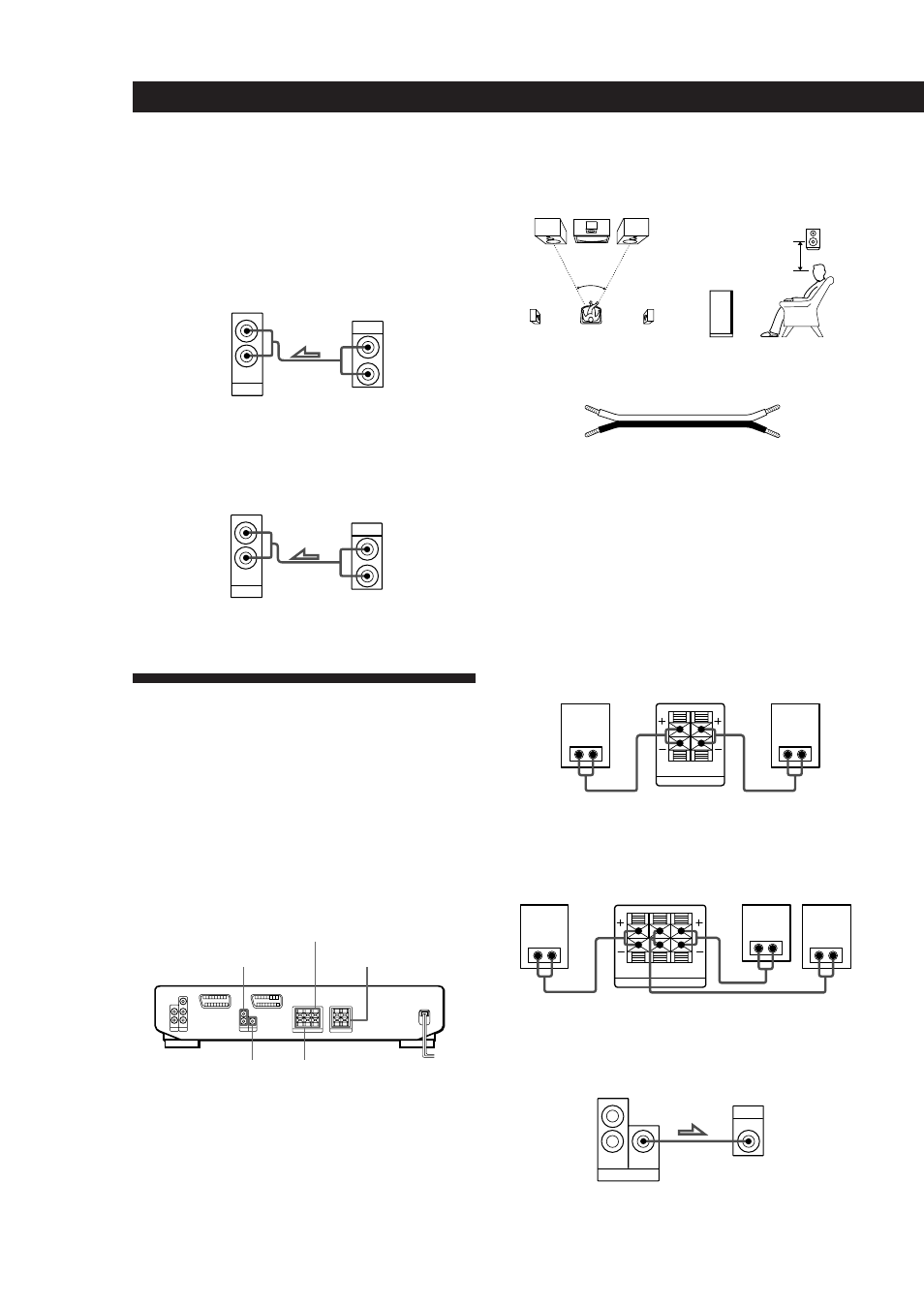

Conexiones
La flecha ç indica el flujo de la señal.
Sistema de audio
Conecte las tomas PRE OUT, ADAPTER OUT, o TAPE REC
de su amplificador de control a las tomas AUX IN del
amplificador.
Reproductor de discos compactos (etc.)
Conecte las tomas LINE OUT de su reproductor de discos
compactos (etc.) a las tomas AUX IN del procesador.
Conexión de sistemas de
altavoces
Descripción general
En esta sección se describe cómo conectar sus altavoces
al amplificador. La conexión de un altavoz de graves
activo incrementará la respuesta en graves.
Con respecto a la ubicación específica de los
terminales, consulte la ilustración siguiente.
45° Altavoz
delantero
60 - 90 cm
Altavoz trasero
Para obtener el óptimo sonido perimétrico, coloque los
altavoces como se muestra en la ilustración siguiente.
¿Qué cables se necesitan?
Cable de altavoz (no suministrado) (1 para cada altavoz)
Retuerza unos 15 mm de los extremos pelados del cable.
Cerciórese de hacer coincidir el conductor del cable de
altavoz con el terminal apropiado del componente: + a + y –
a –. Si invirtiese los conductores, el sonido se oiría
distorsionado, y habría carencia de graves.
Conexiones
Altavoces delanteros
Altavoces traseros y central
Altavoz de graves activo
Reproductor de discos
compactos (etc.)
AUX
IN
L
R
LINE OUT
L
R
Amplificador
AUX
IN
L
R
PRE OUT
L
R
Amplificador Amplificador de control
CENTER SPEAKERS
FRONT SPEAKERS Salida SURROUND REAR
Salida SURROUND
MIX
REAR SPEAKERS
(+) (+)
(–) (–)
SPEAKERS
L R
FRONT
Amplificador
Altavoz
delantero
(derecho)
Altavoz
delantero
(izquierdo)
Altavoz
trasero
(izquierdo)
Altavoz
central
Altavoz
trasero
(derecho)
} ]
} ]
} ]
SPEAKERS
REAR
L R
CENTER
Amplificador
REAR
SURROUND
MIX
INPUT L
R
Amplificador
Altavoz de
graves activo
} ] } ]
