5 P
Preparativos
Ligações do Televisor/
Videogravador
Descrição geral
Esta secção descreve como ligar os equipamentos de
vídeo ao amplificador. Quanto à localização específica
das tomadas, consulte a ilustração abaixo.
Consulte o manual suplementar «Ligações com
terminais EURO-AV» para ligar um descodificador de
TV paga ou receptor via satélite.
Quais os cabos necessários?
• Cabo Scart (venda avulsa) (1 para o televisor e 1 para o
videogravador)
• Cabo de áudio/vídeo (venda avulsa) (1 para um
videogravador ou leitor de vídeo-discos adicional)

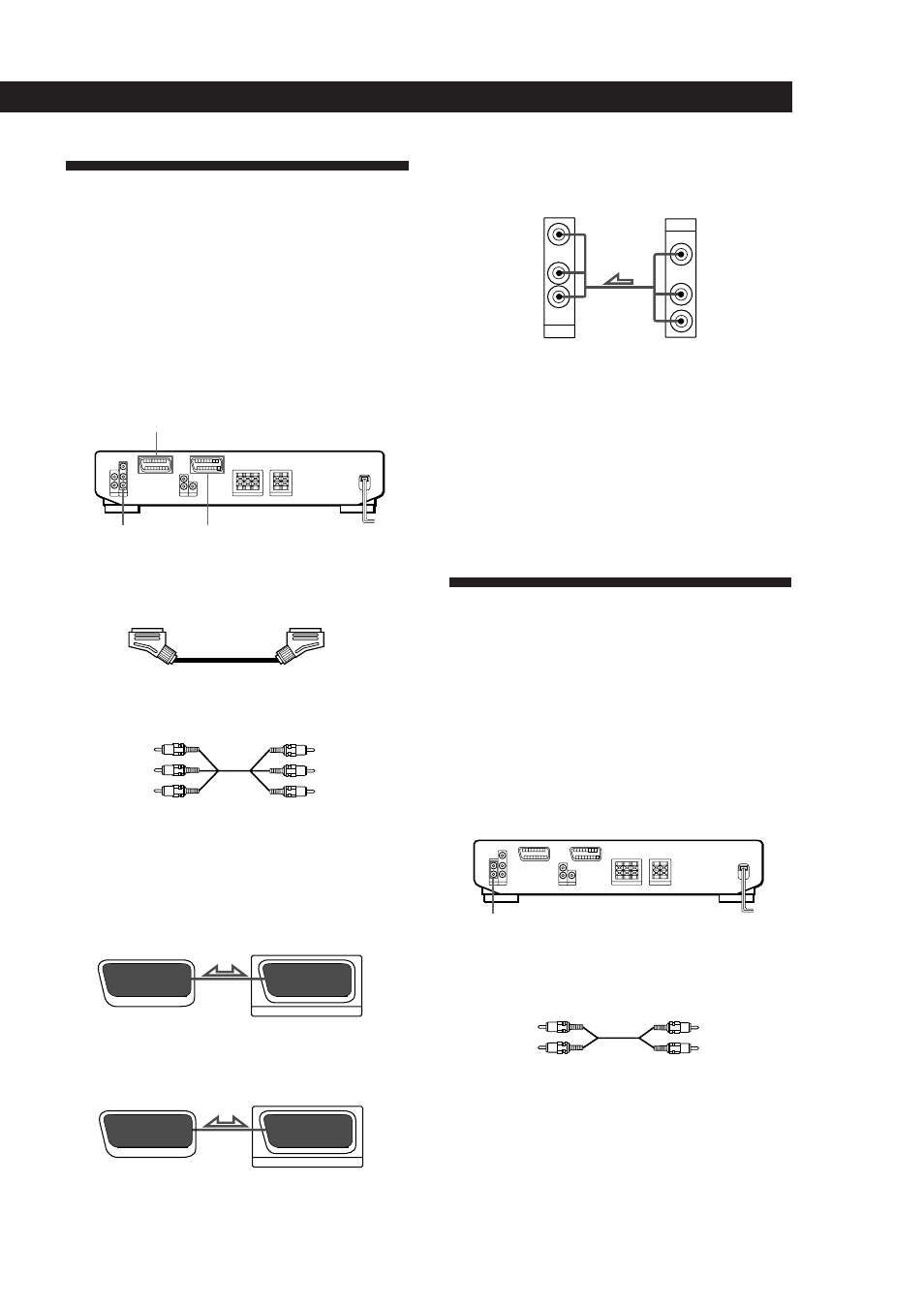

Ligações
A seta ç indica o fluxo do sinal.
Televisor
Videogravador
Videogravador ou leitor LD
Nota
Com alguns televisores, o canal de TV pode gerar um ruído
de comutação no sinal de áudio EURO AV. Certifique-se de
reduzir o volume do amplificador antes de alterar canais.
Isto evitará possíveis avarias no altifalante ou lesões nos seus
ouvidos. Caso queira eliminar este ruído, experimente as
ligações mostradas em «Outras ligações» do manual
suplementar «Ligações com terminais EURO-AV».
Ligações de Componentes de
Áudio
Descrição geral
Esta secção descreve como efectuar a ligação de um
sistema de áudio completo ou um componente de
áudio individual ao amplificador, de modo que se
possam escutar fontes estéreo em som perimétrico.
Quanto às localizações específicas das tomadas,
consulte a ilustração abaixo.
Quais os cabos necessários?
Cabo de ligação de áudio (venda avulsa) (1)
VIDEO 2
AUDIO
IN
VIDEO
IN
L
R
OUTPUT
VIDEO
AUDIO
L
R
Videogravador
ou leitor LD Amplificador
VIDEO 1
TV VIDEO 2
Amarelo
Branco (L)
Vermelho (R)
Branco (L)
Amarelo
Vermelho (R)
TV
EURO AV
Televisor Amplificador
VIDEO 1
EURO AV
Videogravador Amplificador
Branco (L)
Vermelho (R)
Branco (L)
Vermelho (R)
AUX IN
(continua...)
