5 DE
Getting Started Vor dem Betrieb

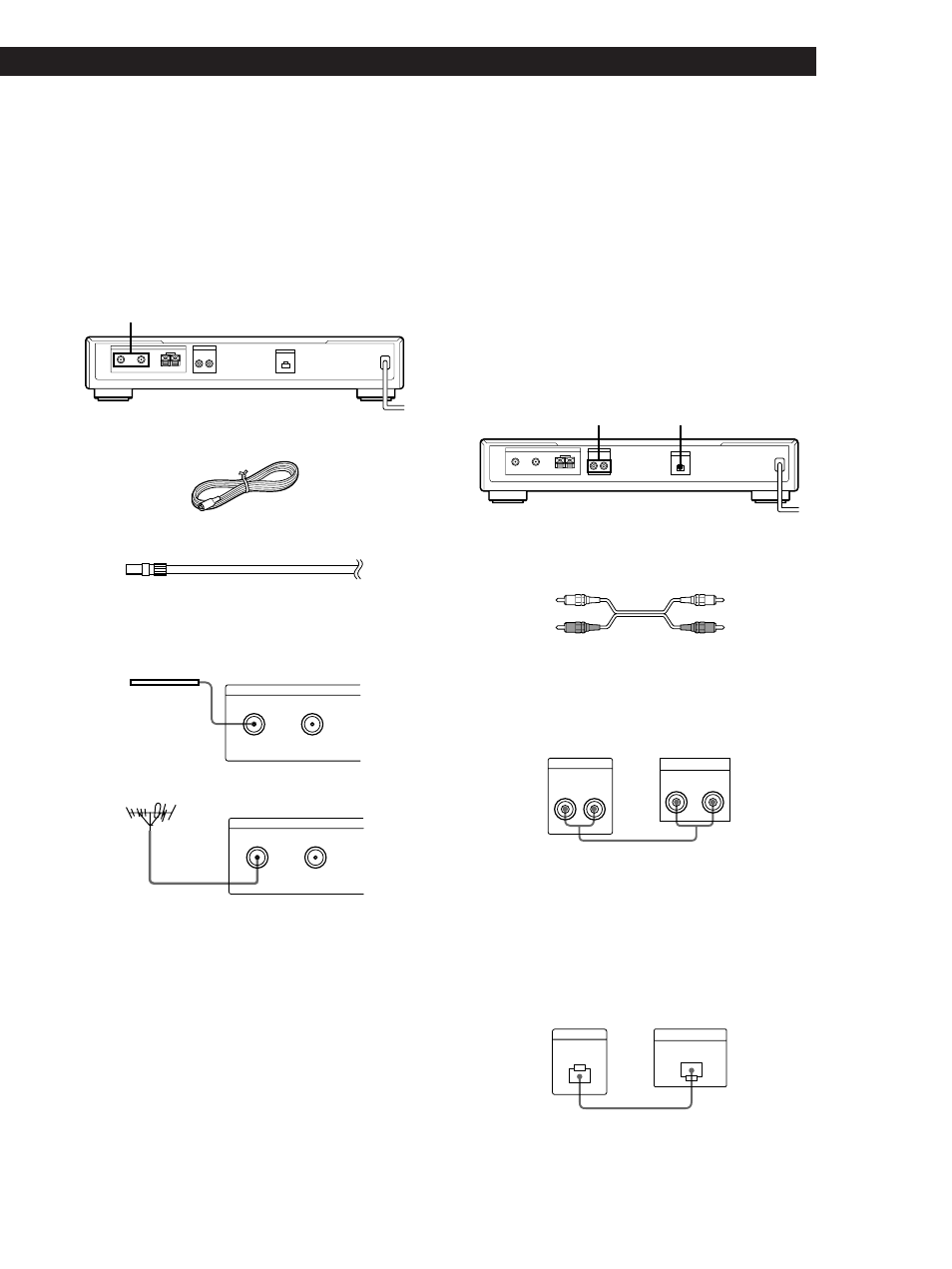

Anschluß der UKW-Antenne
Der mitgelieferte UKW-Antennendraht sollte nur
vorübergehend (bis zur Installation einer UKW-
Außenantenne) verwendet werden. Optimaler
Empfang ist nur mit einer UKW-Außenantenne
möglich. Die folgende Abbildung zeigt die FM
ANTENNA-Buchsen, an denen der Anschluß
vorzunehmen ist.
FM ANTENNA
FM
ANTENNA LINE OUT
EON CONTROL AM
y 75 Ω COAXIAL
A R L
OUT
B
Was wird benötigt
• UKW-Antennendraht (mitgeliefert) (1)
• UKW-Außenantenne (nicht mitgeliefert) (1) und 75-Ohm-
Koaxialkabel mit IEC-Stecker (nicht mitgeliefert) (1).
Schließen Sie den mitgelieferten UKW-Antennendraht oder
eine UKW-Außenantenne (nicht mitgeliefert) an eine der
FM-Buchsen an der Geräterückseite an.
FM
ANTENNA
75 Ω COAXIAL
A B
FM
ANTENNA
75 Ω COAXIAL
A B
z Anschlußmöglichkeit für zwei UKW-Antennen
(nur ST-SB920)
Dieser Tuner besitzt zwei UKW-Antennenbuchsen (FM
ANTENNA A und B) zum gleichzeitigen Anschluß von
zwei UKW-Antennen. So können Sie beispielsweise an
die Buchse A eine Außenantenne und an die Buchse B
eine Kabelantenne anschließen. Anhand des
Signalstärkemeters kann ermittelt werden, welche der
beiden Antennen den besten Empfang ermöglicht und
schalten Sie dann auf diese Antenne um.
IEC-Stecker
UKW-Antennendraht
UKW-Außenantenne
IEC-Stecker
Anschluß eines Erdungskabel
Bei Verwendung einer Außenantenne muß als
Blitzschutzvorkehrung ein Erdungskabel (nicht
mitgeliefert) an die AM ANTENNA
y-Klemme
(zusätzlich zur MW/LW-Rahmenantenne)
angeschlossen werden.
Anschluß des Verstärkers
Bevor Sie den Ausgang des Tuners an den Verstärker
anschließen, schalten Sie die Geräte aus. Die folgende
Abbildung zeigt die Buchsen, an denen der Anschluß
vorzunehmen ist.
LINE OUT EON CONTROL
FM
ANTENNA LINE OUT EON CONTROL AM
y 75 Ω COAXIAL
A R L
OUT
B
Benötigte Kabel
• Audiokabel (mitgeliefert) (1)
Stecken Sie die weißen Stecker in die weißen Buchsen (linker
Kanal) und die roten Stecker in die roten Buchsen (rechter
Kanal). Achten Sie darauf, die Stecker fest einzustecken;
lockerer Anschluß kann Störgeräusche verursachen.
ç
TUNER IN
R L
LINE OUT
R L
z
Anschluß eines Sony Verstärkers mit EON CONTROL
IN-Buchse
Verbinden Sie die EON CONTROL OUT-Buchse des
Tuners über das mitgelieferte EON-Anschlußkabel mit
der EON CONTROL IN-Buchse des Verstärkers. Die
EON-Funktion (siehe Seite 15) steuert dann auch die
anderen Geräte.
ç
EON CONTROL
OUT
EON CONTROL
IN
Rot (R)
Weiß (L) Weiß (L)
Rot (R)
Verstärker Tuner
Verstärker Tuner
