4 DE
Vor dem Betrieb Vor dem Betrieb
Nach dem Auspacken
Vergewissern Sie sich, daß die folgenden Teile bei
Ihrem Tuner mitgeliefert sind:
• Audiokabel (1)
• MW/LW-Rahmenantenne (1)
• UKW-Antennendraht (1)
• EON-Anschlußkabel (1)
Anschluß des Systems
Vorbereitung
• Schalten Sie alle Geräte aus, bevor Sie Anschlüsse
vornehmen.
• Schließen Sie das Netzkabel als letztes an.
• Achten Sie auf sicheren Anschluß, um Brummen und
andere Störgeräusche zu vermeiden.
• Achten Sie beim Anschluß der Audiokabel auf die
Farben der Stecker und Buchsen. Schließen Sie Weiß
(linker Kanal) an Weiß und Rot (rechter Kanal) an
Rot an.

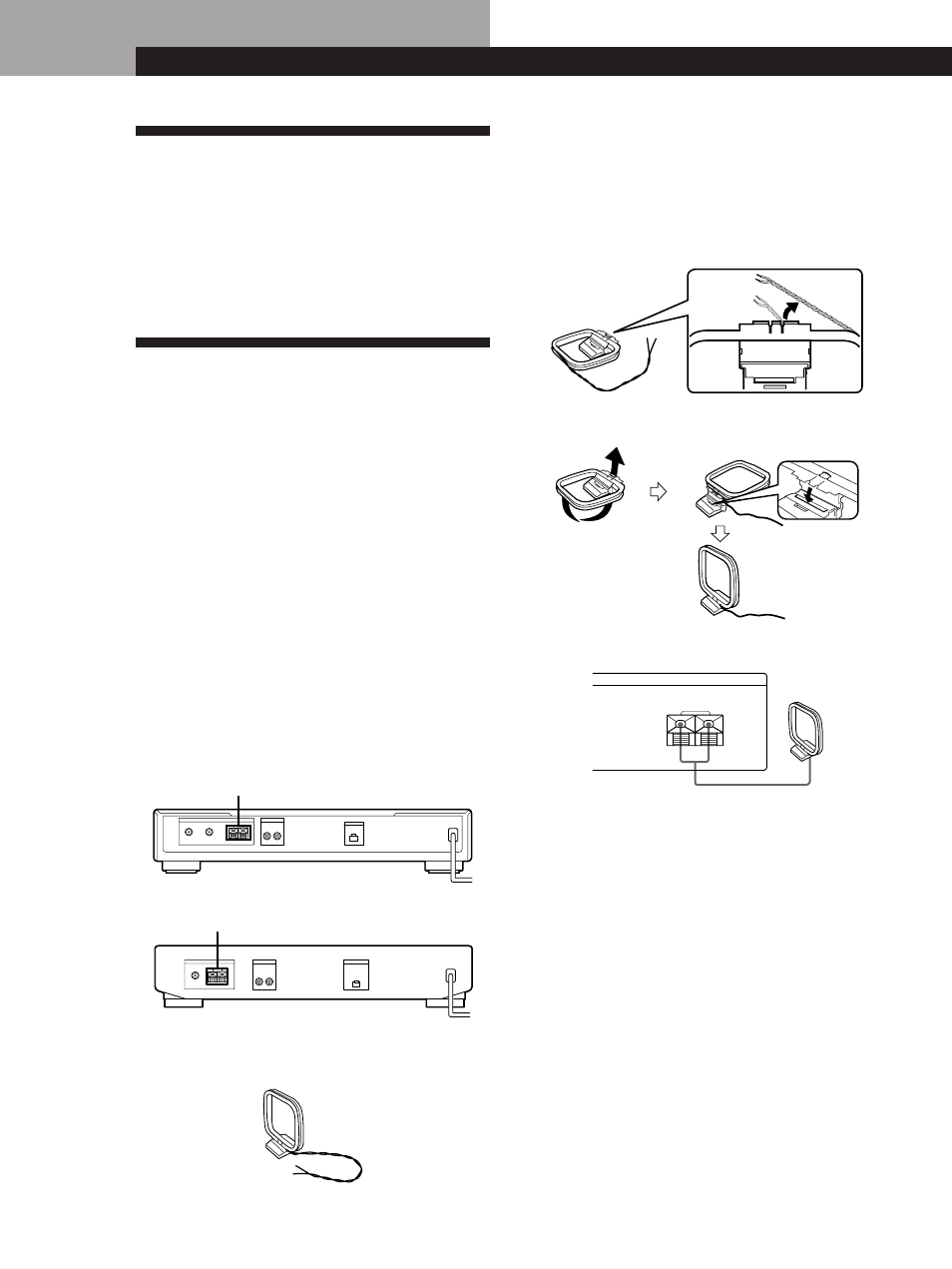

Anschluß der MW/LW-Antenne
Im folgenden wird der Anschluß der mitgelieferten
MW/LW-Antenne behandelt. Die folgende Abbildung
zeigt die AM ANTENNA-Klemmen, an denen der
Anschluß vorzunehmen ist.
ST-SB920
AM ANTENNA
FM
ANTENNA LINE OUT
EON CONTROL AM
y 75 Ω COAXIAL
A R L
OUT
B
ST-SE520
AM ANTENNA
AM
EON CONTROL LINE OUT
R L
OUT
FM
ANTENNA
y 75 Ω COAXIAL
Was wird benötigt?
• MW/LW-Rahmenantenne (mitgeliefert) (1)
1 Vor dem Zusammenbau der MW/LW-
Rahmenantenne ziehen Sie das Kabel aus der Nut
des Rahmens heraus.
2
Wickeln Sie drei Lagen vom Rahmen ab. Wickeln
Sie nicht mehr als drei Lagen ab, und achten Sie
darauf, daß die Adern verdrillt bleiben.
3
Montieren Sie die MW/LW-Rahmenantenne wie
gezeigt.
4
Schließen Sie die MW/LW-Rahmenantenne an die
AM-Klemmen an der Rückseite des Geräts an.
ANTENNA
AM
y
5
Richten Sie die Antenne auf besten Empfang aus.
Die MW/LW-Rahmenantenne ist
richtempfindlich. Drehen Sie sie so, daß der beste
Empfang gewährleistet ist.
Wenn beim Aufnehmen eines MW-Senders ein
Pfeifgeräusch hoher Frequenz zu hören ist, stellen
Sie die MW/LW-Rahmenantenne an eine andere
Stelle. Beachten Sie auch, daß in
Stahlbetongebäuden aufgrund der Abschirmung
der elektromagnetischen Wellen der Empfang
schwächer ist. Wir empfehlen dann die
Verwendung einer Zubehörantenne.
z Bei schwachem Empfang
Wenn auch nach Drehen der MW/LW-Rahmenantenne
der Empfang noch zu schwach ist, stellen Sie die
Antenne in die Nähe eines Fensters.
MW/LW-
Rahmenantenne
