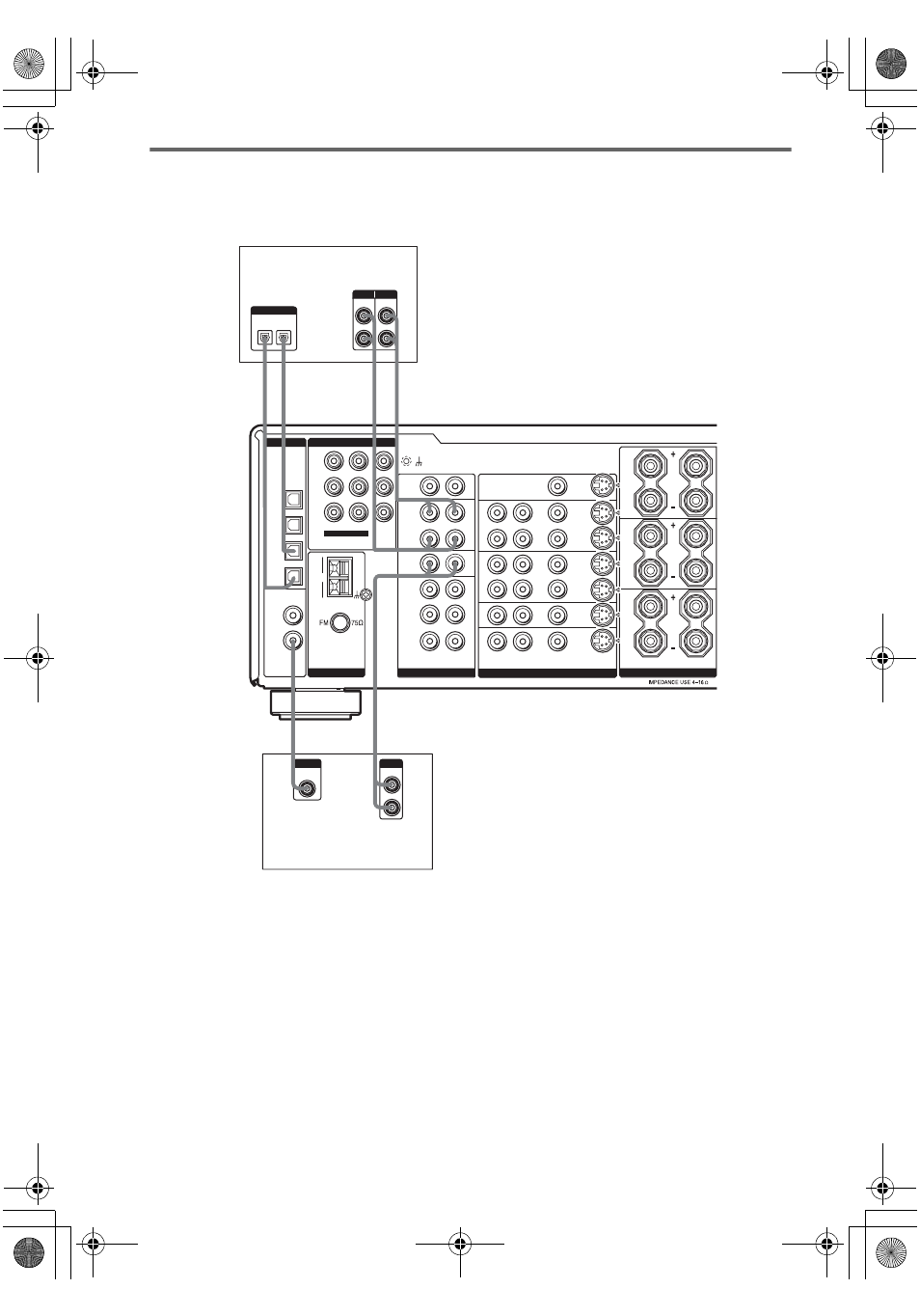

Podłączanie odtwarzacza MD/magnetofonu kasetowego lub
odtwarzacza Super Audio CD/CD
Aby uzyskać szczegółowe informacje na temat wymaganych przewodów (A – H), zobacz str. 5.
Wskazówka
Wszystkie gniazda cyfrowe audio są zgodne z częstotliwościami próbkowania 32 kHz, 44,1 kHz, 48 kHz i
96 kHz.
Uwagi
• Nie można nagrywać sygnałów analogowych przy użyciu urządzeń podłączonych do gniazd MD/TAPE
OUT, VIDEO 1 AUDIO OUT lub VIDEO 2 AUDIO OUT, jeśli zostały wykonane tylko połączenia
cyfrowe. Podobnie nie można nagrywać sygnałów cyfrowych, jeśli zostały wykonane tylko połączenia
analogowe. Aby nagrywać sygnały analogowe, należy wykonać połączenia analogowe. Aby nagrywać
sygnały cyfrowe, należy wykonać połączenia cyfrowe.
• Dźwięk nie jest odtwarzany, jeśli płyta Super Audio CD jest odczytywana przez odtwarzacz Super Audio
CD podłączony do gniazda SA-CD/CD COAXIAL IN odbiornika. Należy go podłączyć do analogowych
gniazd wejściowych (gniazda SA-CD/CD IN). Należy zapoznać się z instrukcją obsługi dołączoną do
odtwarzacza Super Audio CD.
