Podłączanie odtwarzacza DVD, odbiornika TV, tunera satelitarnego lub
konsoli do gier wideo
Aby uzyskać szczegółowe informacje na temat wymaganych przewodów (A
H), zobacz str. 5.
1
Połącz gniazda audio.
* Podłącz do gniazda COAXIAL DVD IN lub gniazda OPTICAL DVD IN. Zaleca się podłączenie do
gniazda COAXIAL DVD IN.
Uwaga
Dźwięku z odbiornika TV można słuchać, łącząc gniazda wyjściowe odbiornika TV z gniazdami TV/SAT
AUDIO IN odbiornika. W takim przypadku nie należy łączyć gniazd wyjściowych wideo odbiornika TV z
gniazdami TV/SAT VIDEO IN odbiornika.

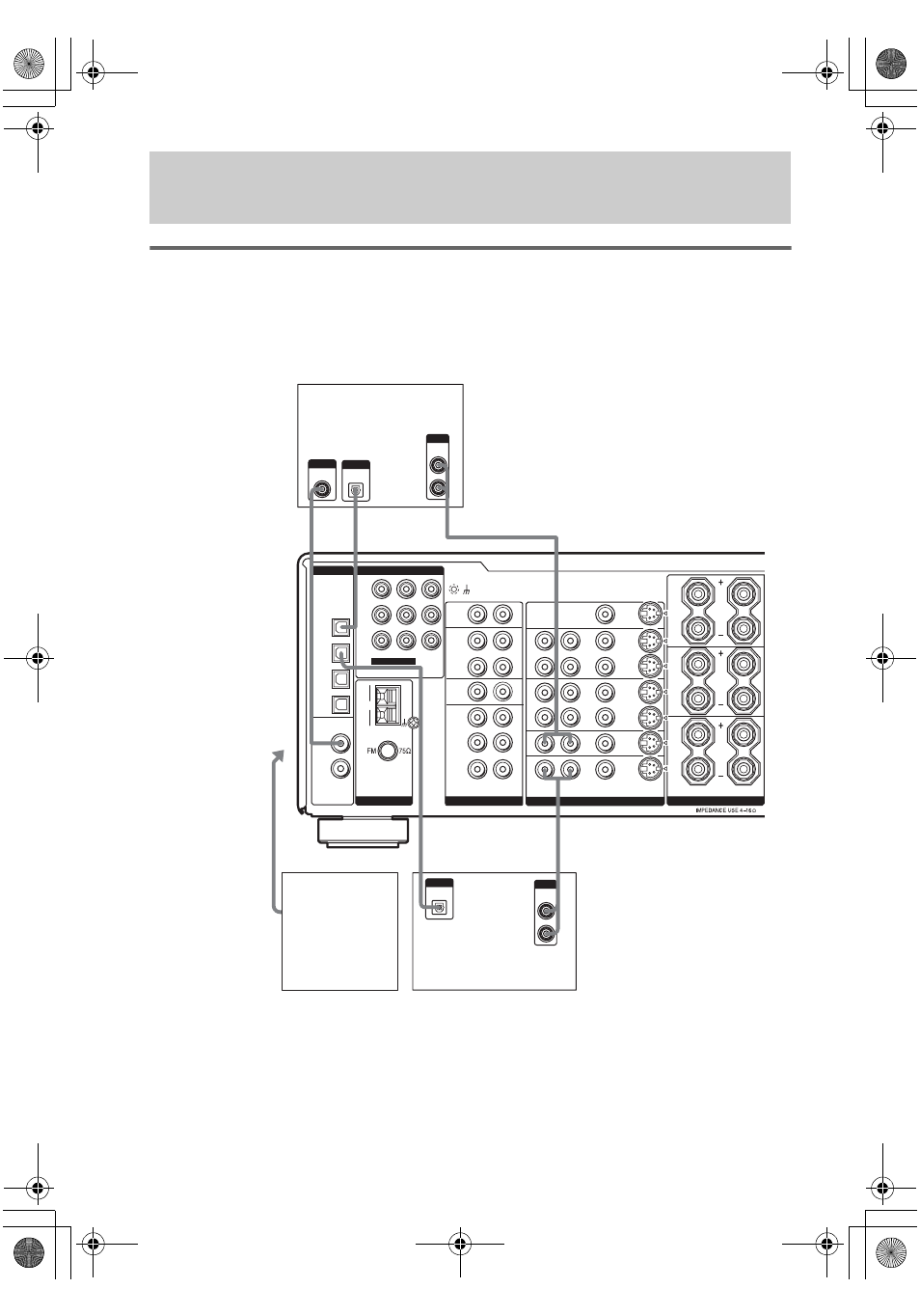

1a: Podłączanie urządzeń wyposażonych w
cyfrowe gniazda wyjściowe audio
