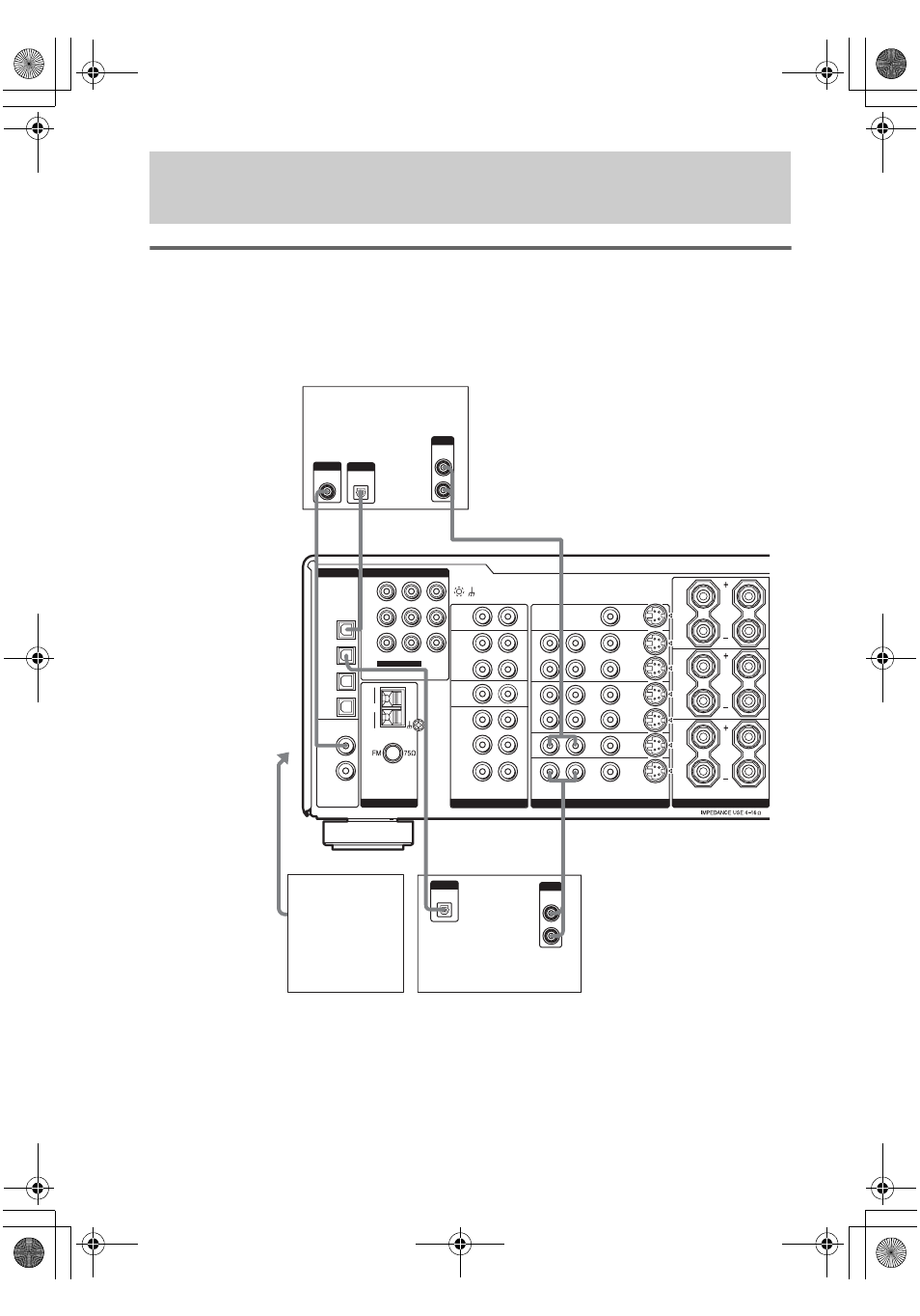

Collegamento di un lettore DVD, monitor TV, sintonizzatore
satellitare o console per videogiochi
Per ulteriori informazioni sui cavi necessari (A
H), vedere pagina 5.
1
Collegare le prese audio.
* Collegare alla presa COAXIAL DVD IN o OPTICAL DVD IN. Si consiglia di effettuare il collegamento alla presa
COAXIAL DVD IN.
Nota
È inoltre possibile ascoltare l’audio del televisore collegando le relative prese di uscita audio alle prese TV/SAT
AUDIO IN del ricevitore. In tal caso, non collegare la presa di uscita video del televisore alla presa TV/SAT VIDEO
IN del ricevitore.
