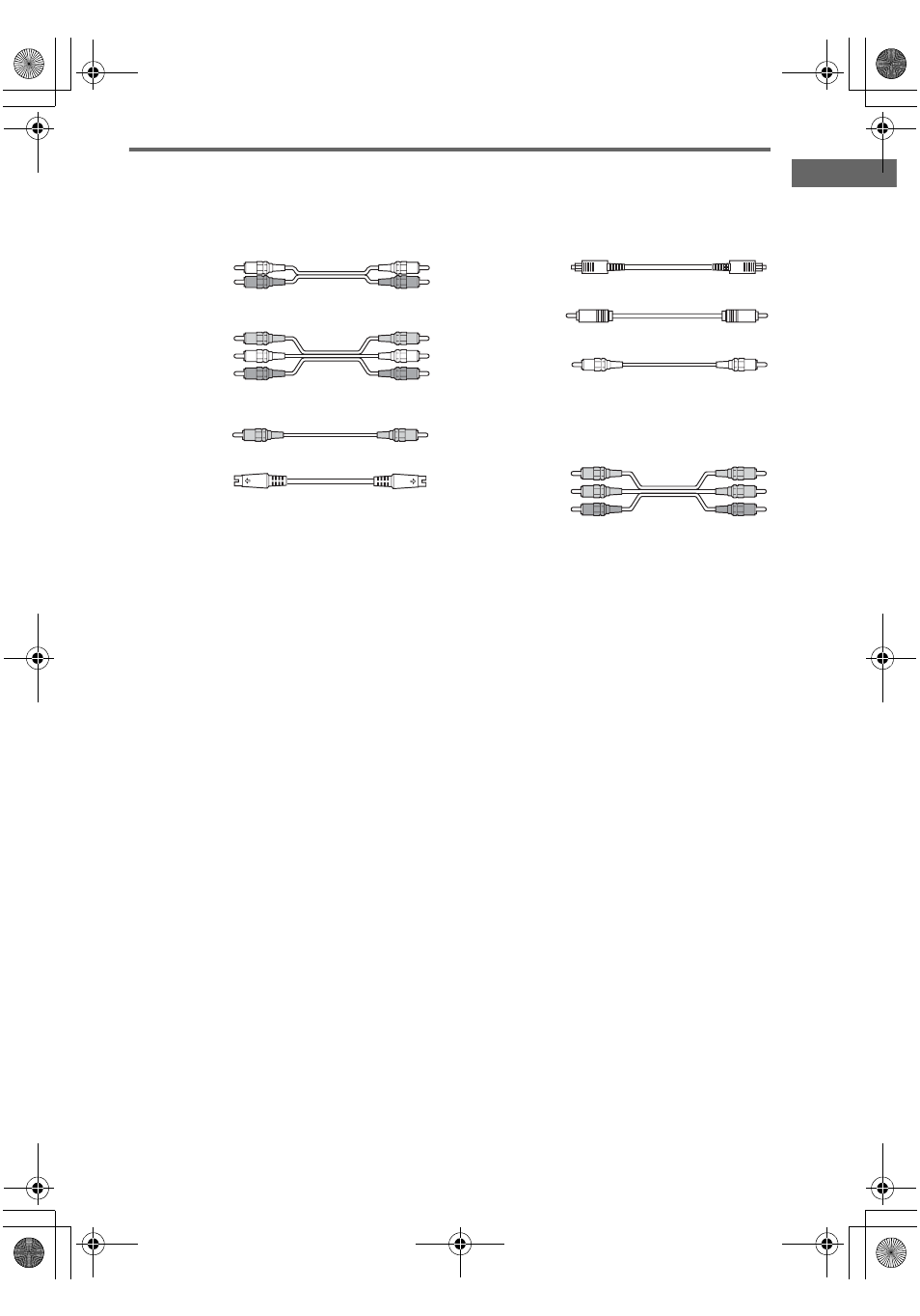

Cavi necessari
Gli schemi di collegamento nelle pagine successive presumono l’uso dei seguenti cavi di collegamento
opzionali (da A a H) (non in dotazione).
A Cavo audio
Bianca (sinistro)
Rossa (destro)
B Cavo audio/video
Gialla (video)
Bianca (sinistro/
audio)
Rossa (destro/
audio)
C Cavo video
Gialla
D Cavo S video
E Cavo digitale ottico
F Cavo digitale coassiale
G Cavo audio monofonico
Nera
Suggerimento
Il cavo audio A può essere separato in due cavi audio
monofonici G.
H Cavo video componente
Verde
Blu
Rossa
Note
• Prima di eseguire qualsiasi collegamento, spegnere tutti i componenti.
• Per evitare ronzii e disturbi, assicurarsi di eseguire collegamenti saldi.
• Per il collegamento di un cavo audio/video, assicurarsi di far corrispondere i piedini differenziati in base al colore
alle prese appropriate sui componenti: gialla (video) a giallo; bianca (sinistro, audio) a bianco; rossa (destro, audio)
a rosso.
• Per il collegamento di cavi digitali ottici, inserire le spine dei cavi ben diritte fino a che scattano in posizione.
• Non piegare o legare i cavi digitali ottici.
