Aan de slag
10 NL
S VIDEO
VIDEO
AUDIO
INPUT
L
R
DC IN 10.5V
WOOFER
OUT
R – AUDIO – L VIDEO S–VIDEO
1
2 OPTICAL COAXIAL
PCM/DTS/
DOLBY DIGITAL (AC–3)
/MPEG
LINE OUT
CD/DVD-speler
Naar een
stopcontact
: Signaalverloop

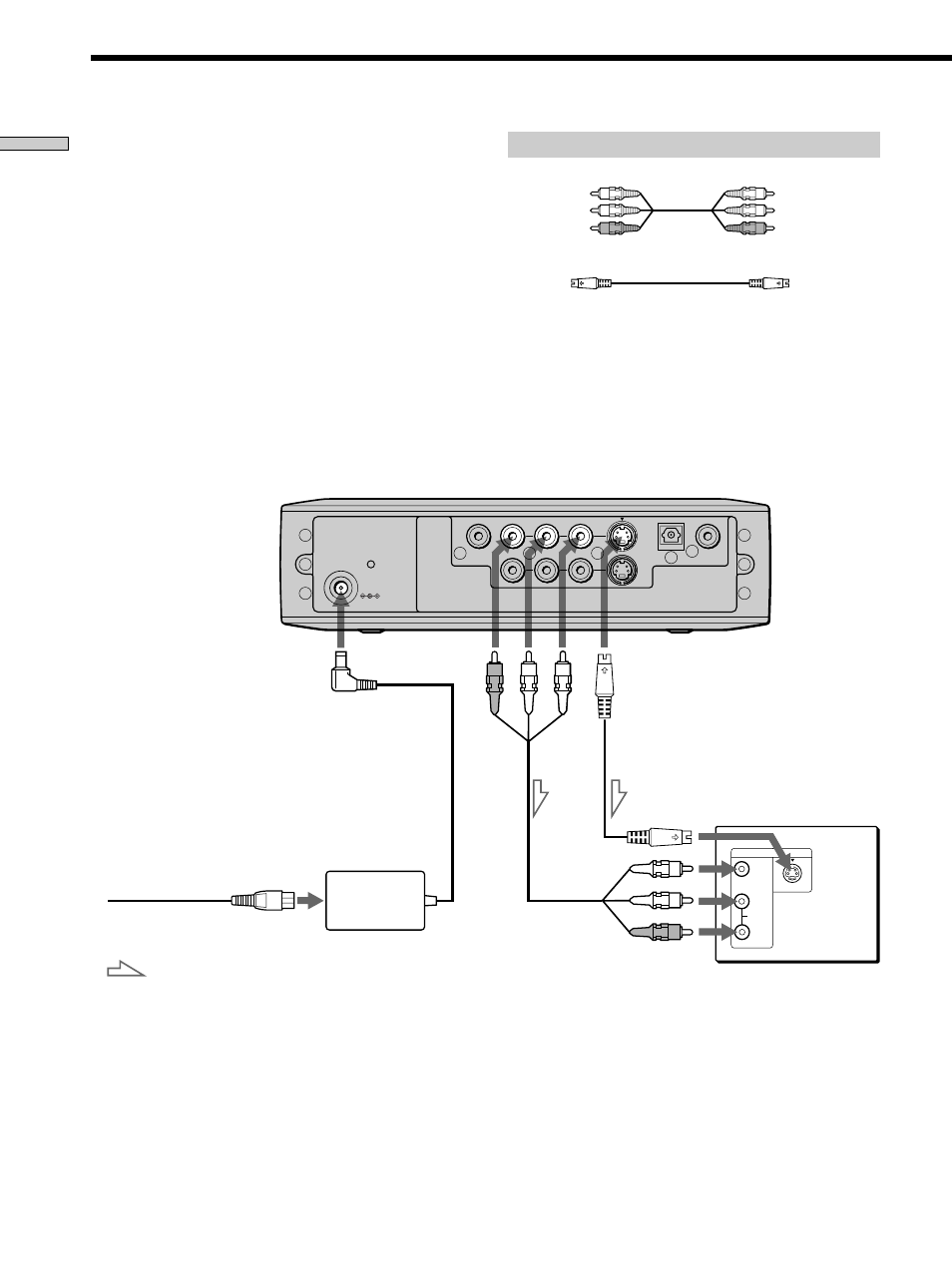

TV-aansluitingen
Deze aansluiting is bedoeld om het geluid te beluisteren
via de luidsprekers van de TV (2k – L, R). Raadpleeg de
gebruiksaanwijzing van de aan te sluiten component.
Zet “SUBWOOFER” onder “LUIDSPREKER” in het
instelscherm op “GEEN” (pagina 53).
TV
Vereiste kabels
Audio/video kabel (meegeleverd) (1)
S video-kabel (meegeleverd) (1)
Bij het aansluiten van de kabels moet u ervoor zorgen dat de
kleuren van stekkers en aansluitingen overeenstemmen: geel
(video) met geel, rood (rechts) met rood en wit (links) met wit.
Sluit de stekkers stevig aan om gebrom en ruis te voorkomen.
Indien uw TV is voorzien van een S video-ingang, moet u de
component met behulp van een S video-kabel aansluiten op S-
VIDEO. U krijgt dan een betere beeldkwaliteit.
Raadpleeg de gebruiksaanwijzing van de TV die u aansluit.
Geel
Wit (L)
Rood (R)
Geel
Wit (L)
Rood (R)
Naar LINE
OUT
Naar
S-VIDEO OUT
Netsnoer
(meegeleverd)
Netspanningsadapter
(meegeleverd)
Naar S VIDEO-
ingang
