31 IT
O
p
e
raz
ioni
prel
im
in
ari

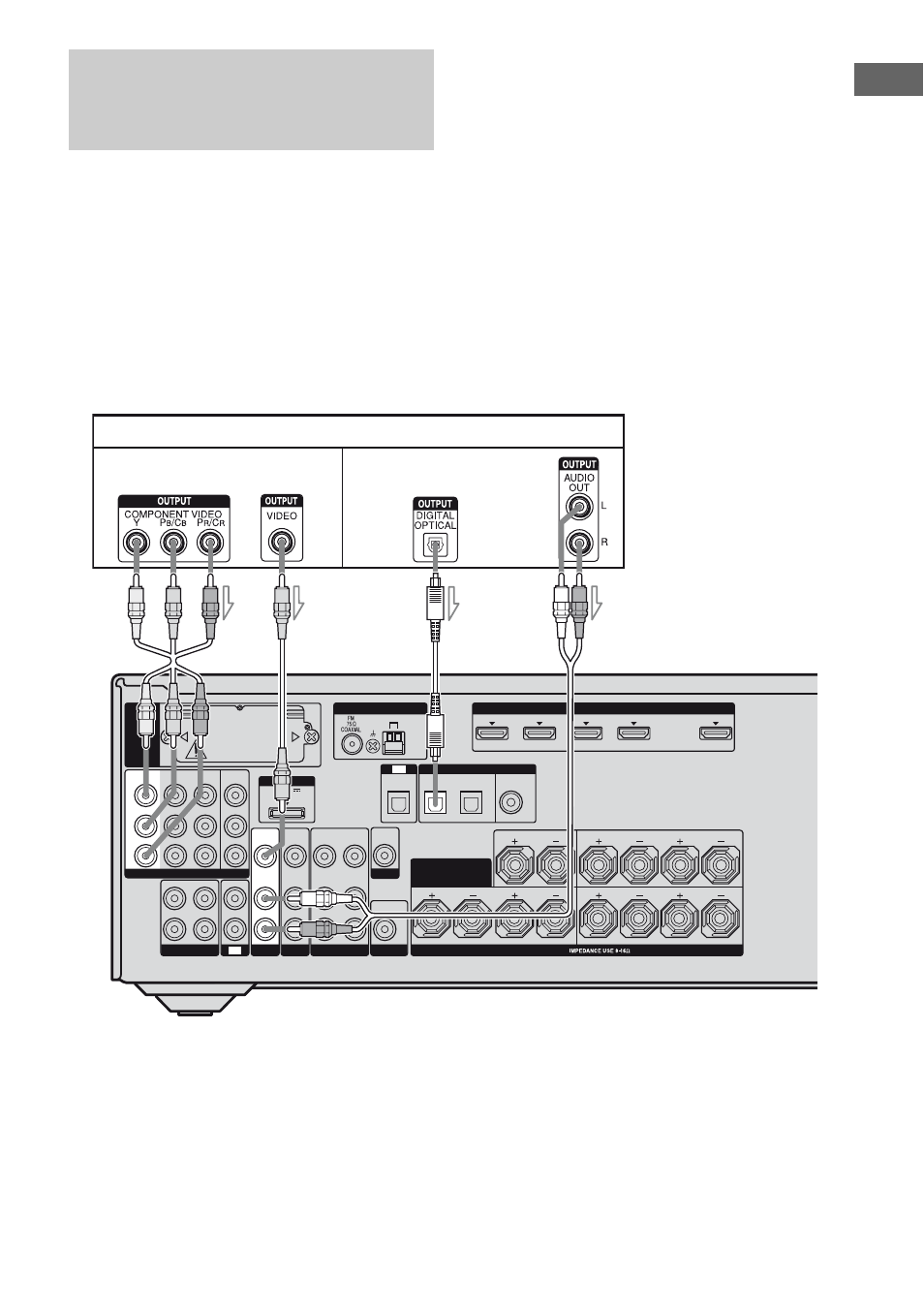

Nella seguente figura è illustrata la modalità di
collegamento di un sintonizzatore satellitare o
di un decodificatore.
Non è necessario collegare tutti i cavi.
Collegare i cavi audio e video in base alle
prese dei componenti.
Note
• L’impostazione iniziale delle prese
COMPONENT VIDEO IN 3 è il sintonizzatore
satellitare o il decodificatore. Se si desidera
collegare il sintonizzatore satellitare o il
decodificatore alla presa COMPONENT VIDEO
IN 1 o IN 2, impostare “V. ASSIGN” nel menu
VIDEO (pagina 60).
• Durante il collegamento di cavi digitali ottici,
inserire le spine finché non scattano in posizione.
• Non piegare o legare i cavi digitali ottici.
Suggerimento
Tutte le prese audio digitali sono compatibili con le
frequenze di campionamento 32 kHz, 44,1 kHz,
48 kHz e 96 kHz.
Collegamento di un
sintonizzatore satellitare/
Decodificatore
DIGITAL (ASSIGNABLE)
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
VIDEO 1
IN
TV
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN
VIDEO
IN
BD
L R
L R
L R
SPEAKERS
SAT
IN
BD
IN
DVD
IN
OPTICAL
CENTER SURROUND
FRONT A
COAXIAL
SURROUND BACK/
BI-AMP/
FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
OUT IN
L
HDMI
IN 4
ASSIGNABLE (INPUT ONLY)
(for AUDIO) IN 2 IN 3 IN 1 OUT
AUDIO
IN
VIDEO
IN
SAT
MONITOR
OUT
Y
P B /
C B
P R /
C R
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
IN 2 IN 1 IN 3
B A
Segnali audio Segnali video
C
Sintonizzatore satellitare/Decodificatore
D
A Cavo video componente (non in dotazione)
B Cavo video (non in dotazione)
C Cavo digitale ottico (non in dotazione)
D Cavo audio (non in dotazione)
