32 PL

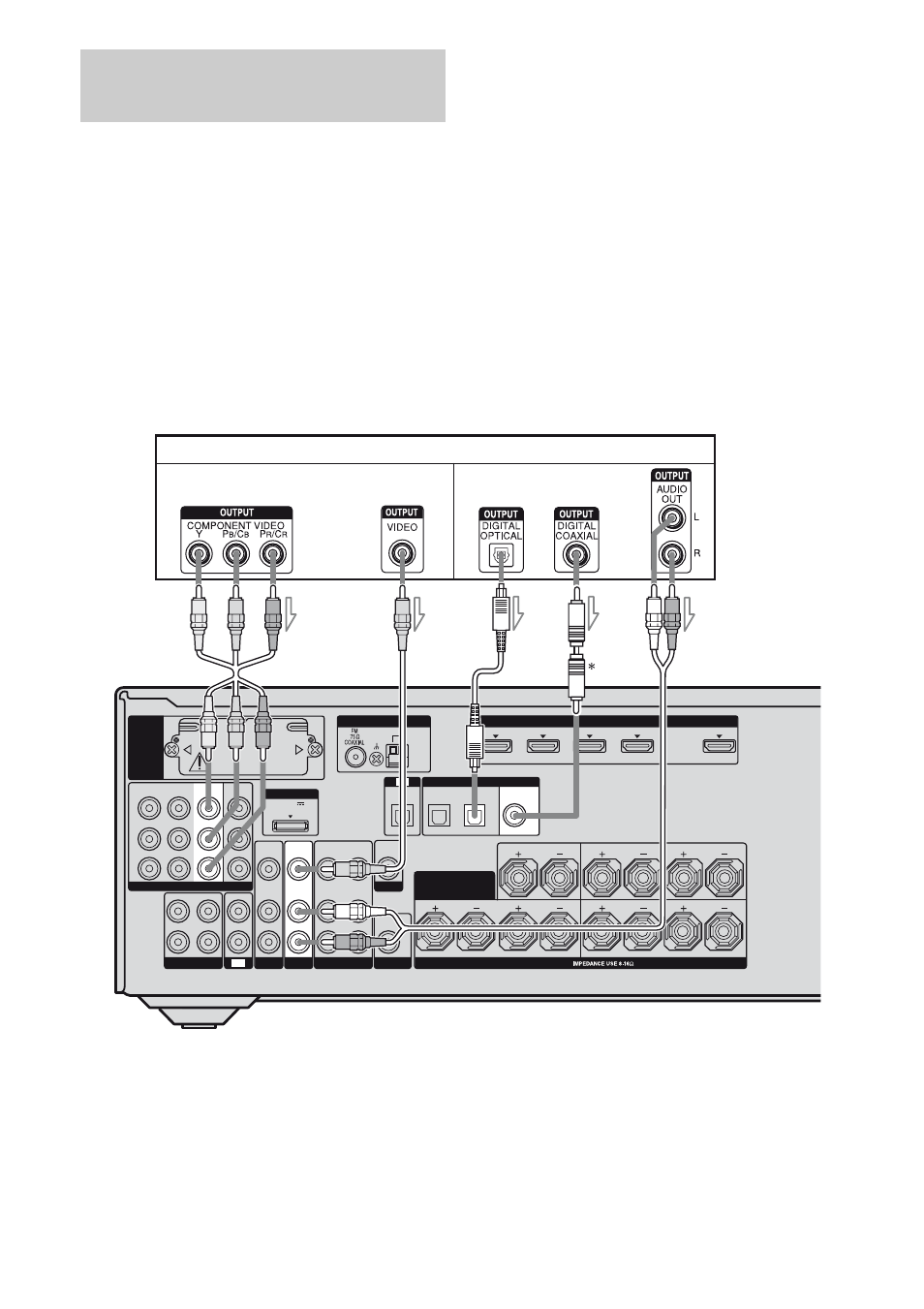

Poniższa ilustracja przedstawia sposób
podłączenia odtwarzacza dysków Blu-ray.
Nie ma potrzeby podłączania wszystkich
przewodów. Podłącz przewody audio i
wideo odpowiednio do gniazd w
używanych urządzeniach.
Uwagi
•Ustawieniem początkowym gniazda
COMPONENT VIDEO IN 1 jest odtwarzacz
DVD. Aby podłączyć odtwarzacz dysków Blu-
ray do gniazda COMPONENT VIDEO IN 2
lub IN 3, ustaw w menu VIDEO opcję
„V. ASSIGN” (str. 65).
•Podczas podłączania cyfrowych przewodów
optycznych wkładaj wtyki prosto, aż do
zatrzaśnięcia w gnieździe.
•Nie wyginaj ani nie związuj cyfrowych
przewodów optycznych.
•Aby podawać na wejście wielokanałowy
dźwięk cyfrowy z odtwarzacza dysków Blu-ray,
wybierz ustawienie cyfrowego wyjścia audio w
odtwarzaczu dysków Blu-ray. Odpowiednie
informacje zawiera instrukcja obsługi
odtwarzacza dysków Blu-ray.
Wskazówka
Wszystkie cyfrowe gniazda audio są zgodne z
częstotliwościami próbkowania 32 kHz,
44,1 kHz, 48 kHz i 96 kHz.
* W przypadku podłączenia urządzenia
wyposażonego w gniazdo COAXIAL ustaw w
menu AUDIO opcję „A. ASSIGN” (str. 64).
Podłączenie odtwarzacza
dysków Blu-ray
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
VIDEO 1
IN
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR
L R
L R
L R
SPEAKERS
CENTER SURROUND
FRONT A
SURROUND BACK/
BI-AMP/
FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
OUT IN
L
IN 4
ASSIGNABLE (INPUT ONLY)
(for AUDIO) IN 3 IN 1 OUT
AUDIO
IN
VIDEO
IN
BD
SAT
IN
BD
IN
OPTICAL COAXIAL
IN 2 IN 3
Y
P B /
C B
P R /
C R
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
IN 1 MONITOR
OUT
DIGITAL (ASSIGNABLE)
DVD
IN
HDMI
IN 2
Odtwarzacz dysków Blu-ray
A B
A Przewód wideo — sygnał komponentowy (nie należy do wyposażenia)
B Przewód wideo (nie należy do wyposażenia)
C Cyfrowy przewód optyczny (nie należy do wyposażenia)
D Cyfrowy przewód koncentryczny (nie należy do wyposażenia)
E Przewód audio (nie należy do wyposażenia)
Sygnały wideo Sygnały audio
D E C
