12 IT

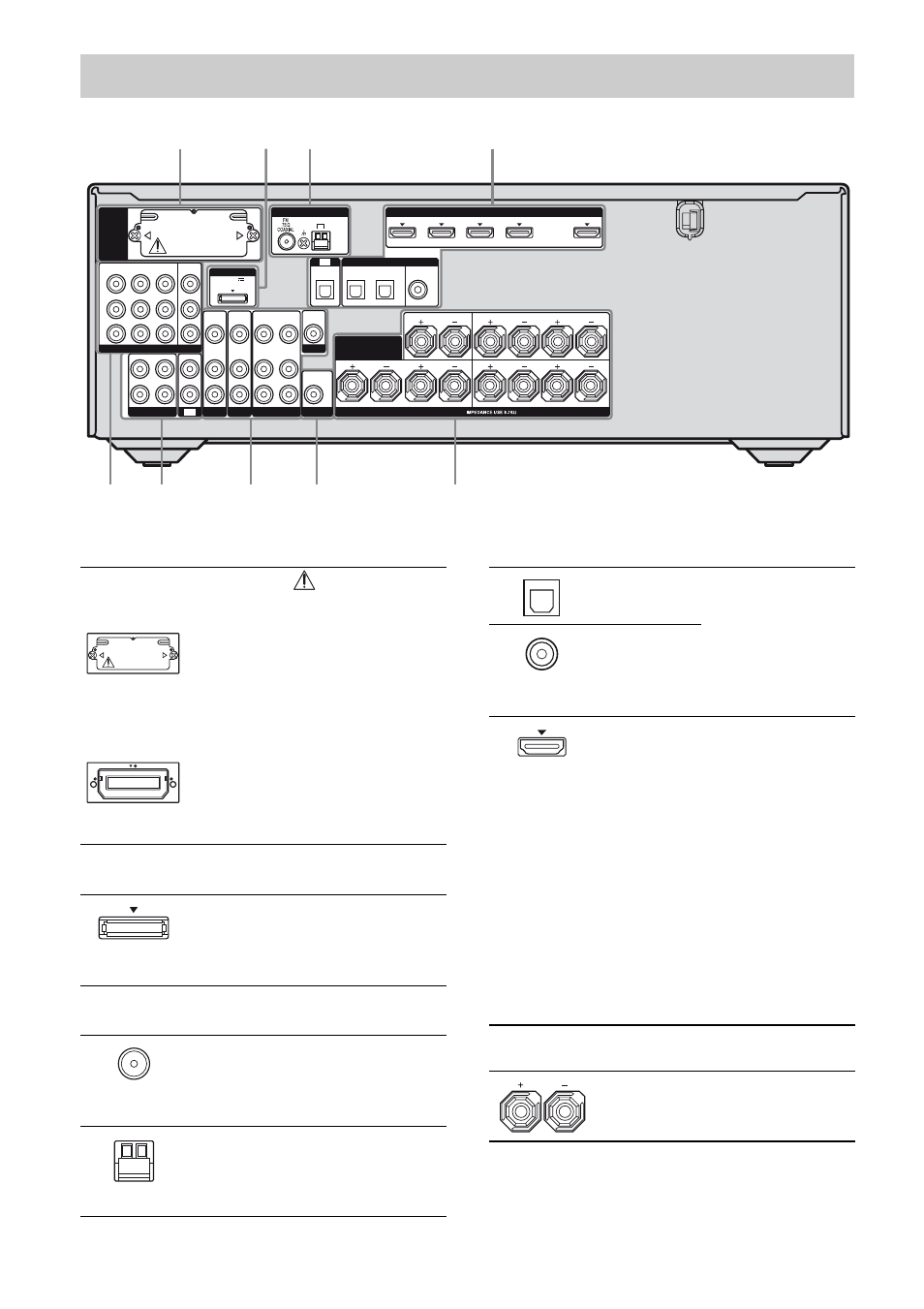

Pannello posteriore
5 6 6 8 7
1 2 3 4
DIGITAL (ASSIGNABLE)
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2 IN 1 MONITOR
OUT
VIDEO 1
IN
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN
VIDEO
IN
BD
L R
L R
L R
SPEAKERS
SAT
IN
BD
IN
DVD
IN
OPTICAL
CENTER SURROUND
FRONT A
COAXIAL
SURROUND BACK/
BI-AMP/
FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
IN 3
Y
P B /
C B
P R /
C R
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
OUT IN
L
HDMI
IN 4
ASSIGNABLE (INPUT ONLY)
(for AUDIO) IN 2 IN 3 IN 1 OUT
A S-AIR (EZW-T100)
ATTENZIONE
Non rimuovere il
coperchio
dell’alloggiamento
finché non si desidera
installare il
trasmettitore senza
fili.
Consente il
collegamento a un
trasmettitore senza
fili (non in dotazione)
(pagina 85).
B Sezione DMPORT
Presa
DMPORT Per il collegamento
di un adattatore
DIGITAL MEDIA
PORT (pagina 96).
C Sezione ANTENNA
Presa FM
ANTENNA Per il collegamento
dell’antenna a filo
FM in dotazione
(pagina 33).
Terminali AM
ANTENNA Per il collegamento
dell’antenna a telaio
AM in dotazione
(pagina 33).
Con coperchio
dell’-
alloggiamento
alloggiamento
D Sezione DIGITAL INPUT/OUTPUT
Prese
OPTICAL IN Per il collegamento
di un lettore DVD e
così via. La presa
COAXIAL fornisce
la qualità audio
ottimale (pagine 22,
29, 30, 31).
Presa
COAXIAL IN
Prese HDMI
IN/OUT* Per il collegamento
di un lettore DVD,
un sintonizzatore
satellitare o un
lettore Blu-ray Disc e
così via. L’immagine
viene trasmessa a un
televisore o a un
proiettore, mentre
l’audio può essere
emesso da un
televisore e/o dai
diffusori collegati al
presente ricevitore
(pagina 26).
E Sezione SPEAKERS
Per il collegamento
dei diffusori (pagina
19).
