31 PL
P
ier
w
s
z
e
kro
k
i

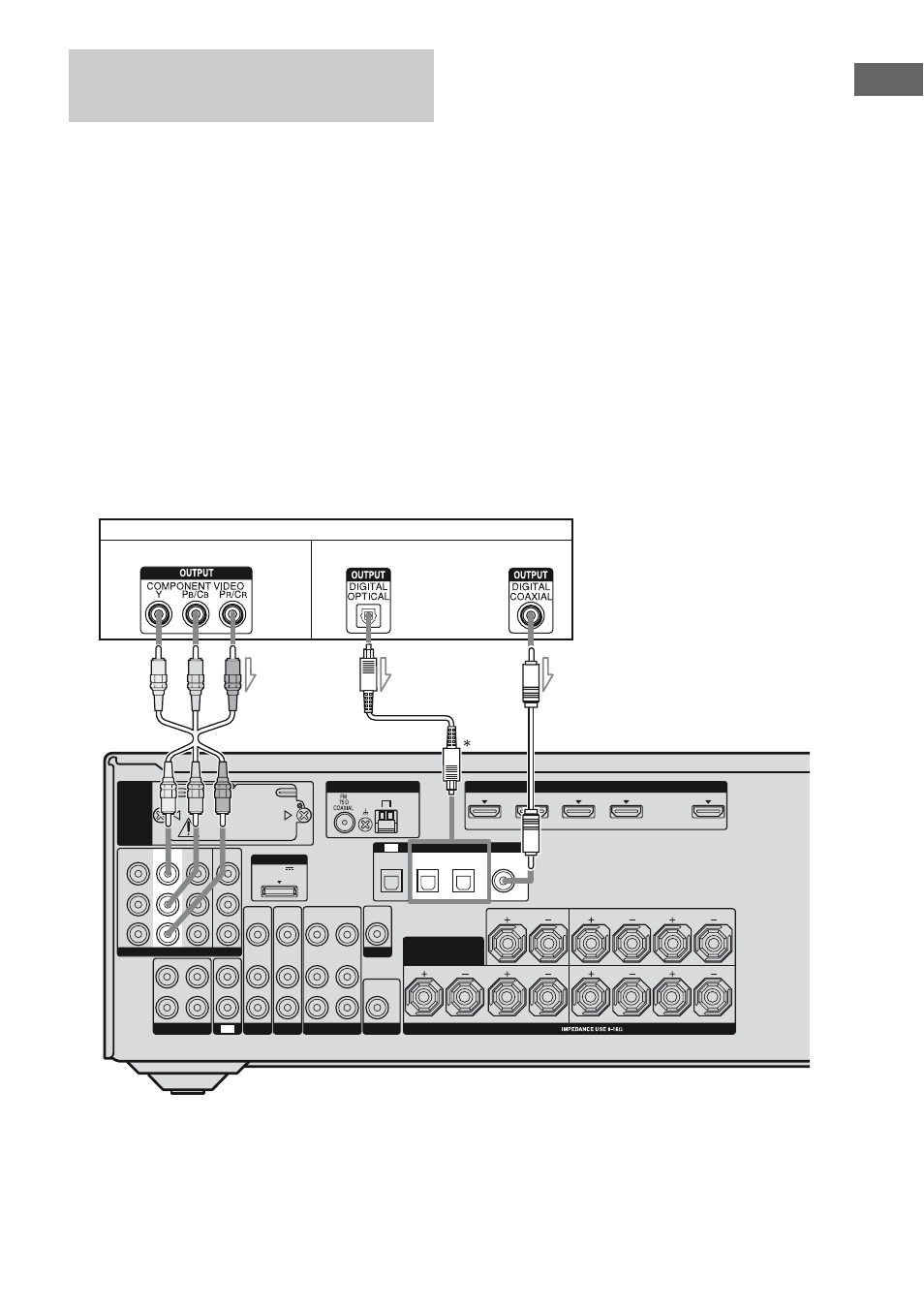

Poniższa ilustracja przedstawia sposób
podłączenia odtwarzacza DVD.
Nie ma potrzeby podłączania wszystkich
przewodów. Podłącz przewody audio i
wideo odpowiednio do gniazd w
używanych urządzeniach.
Uwagi
•Upewnij się, że zmieniono ustawienia
fabryczne przycisku wyboru wejścia DVD na
pilocie tak, aby można było używać tego
przycisku do kontrolowania odtwarzacz DVD.
Aby uzyskać szczegółowe informacje, patrz
„Programowanie pilota zdalnego sterowania”
(str. 108) poniżej.
•Możesz również zmienić nazwę wejścia DVD
tak, aby mogło być ono pokazywane na
wyświetlaczu odbiornika. Aby uzyskać
szczegółowe informacje, patrz „Nadawanie
nazw wejściom” (str. 48) poniżej.
•Ustawieniem początkowym gniazda
COMPONENT VIDEO IN 2 jest odtwarzacz
DVD. Aby podłączyć odtwarzacz DVD do
gniazda COMPONENT VIDEO IN 1 lub IN 3,
ustaw w menu VIDEO opcję „V. ASSIGN”
(str. 65).
•Podczas podłączania cyfrowych przewodów
optycznych wkładaj wtyki prosto, aż do
zatrzaśnięcia w gnieździe.
•Nie wyginaj ani nie związuj cyfrowych
przewodów optycznych.
•Aby podawać na wejście wielokanałowy
dźwięk cyfrowy z odtwarzacza DVD, wybierz
ustawienie cyfrowego wyjścia audio w
odtwarzaczu DVD. Odpowiednie informacje
zawiera instrukcja obsługi odtwarzacza DVD.
Wskazówka
Wszystkie cyfrowe gniazda audio są zgodne z
częstotliwościami próbkowania 32 kHz,
44,1 kHz, 48 kHz i 96 kHz.
* W przypadku podłączenia urządzenia
wyposażonego w gniazdo OPTICAL ustaw w
menu AUDIO opcję „A. ASSIGN” (str. 64).
Podłączenie odtwarzacza
DVD
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
VIDEO 1
IN
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN
VIDEO
IN
BD
L R
L R
L R
SPEAKERS
CENTER SURROUND
FRONT A
SURROUND BACK/
BI-AMP/
FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
OUT IN
L
HDMI
IN 4
ASSIGNABLE (INPUT ONLY)
(for AUDIO) IN 2 IN 3 IN 1 OUT
SAT
IN
BD
IN
OPTICAL COAXIAL
IN 3
Y
P B /
C B
P R /
C R
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
DVD
IN
IN 2 IN 1
MONITOR
OUT
DIGITAL (ASSIGNABLE)
Odtwarzacz DVD
A C
Sygnały wideo Sygnały audio
B
A Przewód wideo — sygnał komponentowy (nie należy do wyposażenia)
B Cyfrowy przewód optyczny (nie należy do wyposażenia)
C Cyfrowy przewód koncentryczny (nie należy do wyposażenia)
