Nella seguente figura è illustrata la modalità di
collegamento di un lettore DVD.
Non è necessario collegare tutti i cavi.
Collegare i cavi audio e video in base alle
prese dei componenti.
Note
• Accertarsi di modificare l’impostazione
predefinita del tasto di ingresso DVD sul
telecomando affinché sia possibile utilizzare il
tasto per controllare il lettore DVD. Per ulteriori
informazioni, vedere “Programmazione del
telecomando” (pagina 103).
• È inoltre possibile assegnare un nuovo nome
all’ingresso DVD da visualizzare sul display del
ricevitore. Per ulteriori informazioni, vedere
“Assegnazione dei nomi agli ingressi” (pagina 45).
• L’impostazione iniziale delle prese
COMPONENT VIDEO IN 2 è il lettore DVD. Se
si desidera collegare il lettore DVD alla presa
COMPONENT VIDEO IN 1 o IN 3, impostare
“V. ASSIGN” nel menu VIDEO (pagina 60).
• Durante il collegamento di cavi digitali ottici,
inserire le spine finché non scattano in posizione.
• Non piegare o legare i cavi digitali ottici.
• Per trasmettere l’audio digitale multicanale dal
lettore DVD, effettuare l’impostazione dell’uscita
audio digitale sul lettore DVD. Per ulteriori
informazioni, consultare le istruzioni per l’uso in
dotazione con il lettore DVD.
Suggerimento
Tutte le prese audio digitali sono compatibili con le
frequenze di campionamento 32 kHz, 44,1 kHz,
48 kHz e 96 kHz.
* Se si collega un componente dotato di presa
OPTICAL, impostare “A. ASSIGN” nel menu
AUDIO (pagina 60).

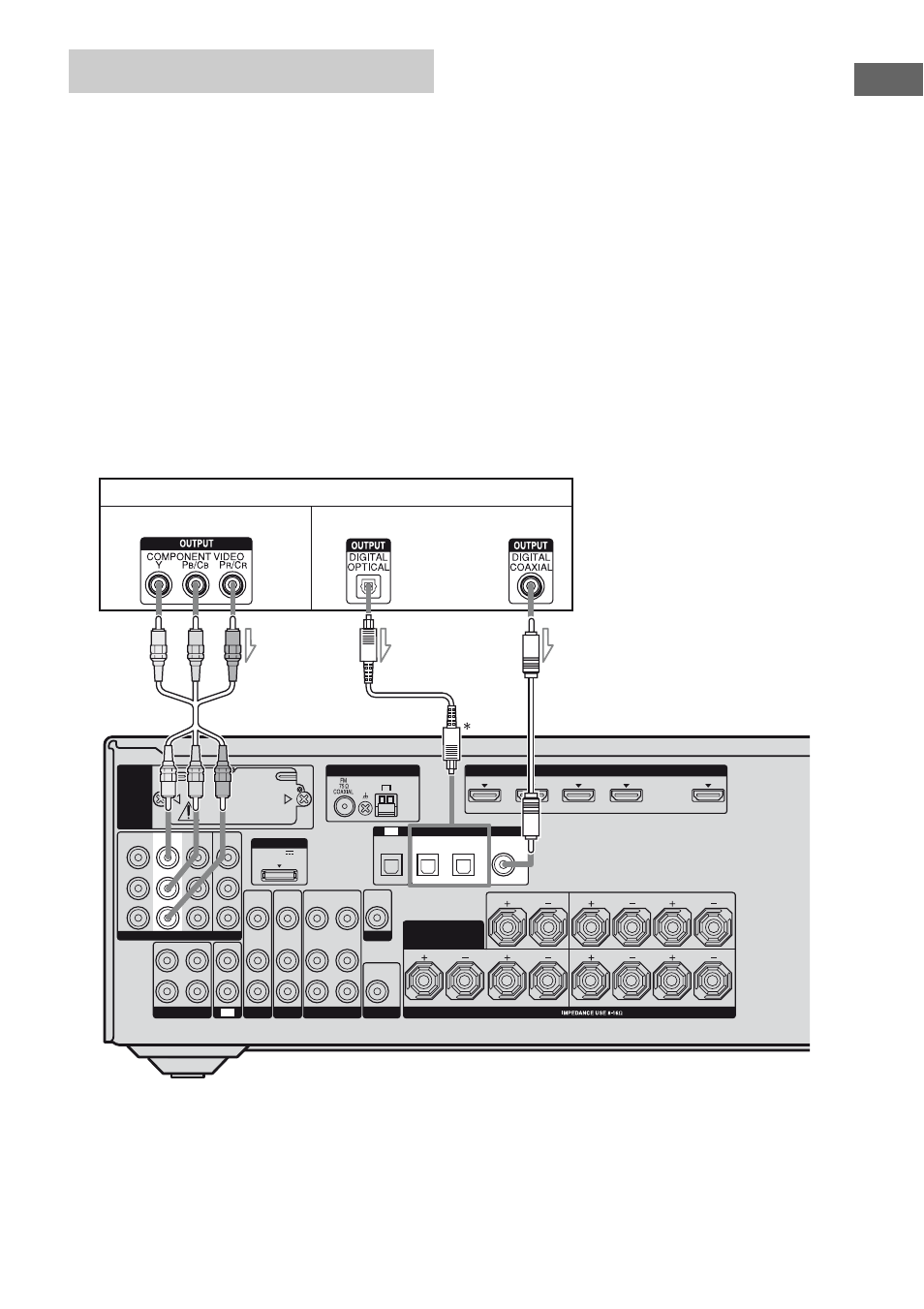

Collegamento di un lettore DVD
