5: Podłączanie anten
Podłącz dostarczoną antenę ramową AM i
antenę przewodową FM.
Przed podłączeniem anten odłącz przewód
sieciowy.
* Kształt złączy zależy od kodu regionu
amplitunera.
Uwagi
•Aby zapobiec zakłóceniom, umieść antenę
ramową AM z dala od amplitunera i innych
urządzeń.
•Antena przewodowa FM powinna być
całkowicie rozwinięta.
•Po podłączeniu anteny przewodowej FM ustaw
ją poziomo.
6: Przygotowanie
amplitunera i pilota
Podłącz przewód sieciowy (zasilający) do
gniazdka sieci elektrycznej.
DIGI
DC5V
0.7A MAX
DMPORT
AM
IN 2 IN 1 MONITOR
OUT
VIDEO 1
IN
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN
VIDEO
IN
BD
R
SAT
IN
OPTIC
SURROUND
BI-AMP
FRONT
TV
EZW-T100
R
SA-CD/CD/CD-R
IN 3
Y
P B /
C B
P R /
C R
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
OUT IN
L
ANTENNA

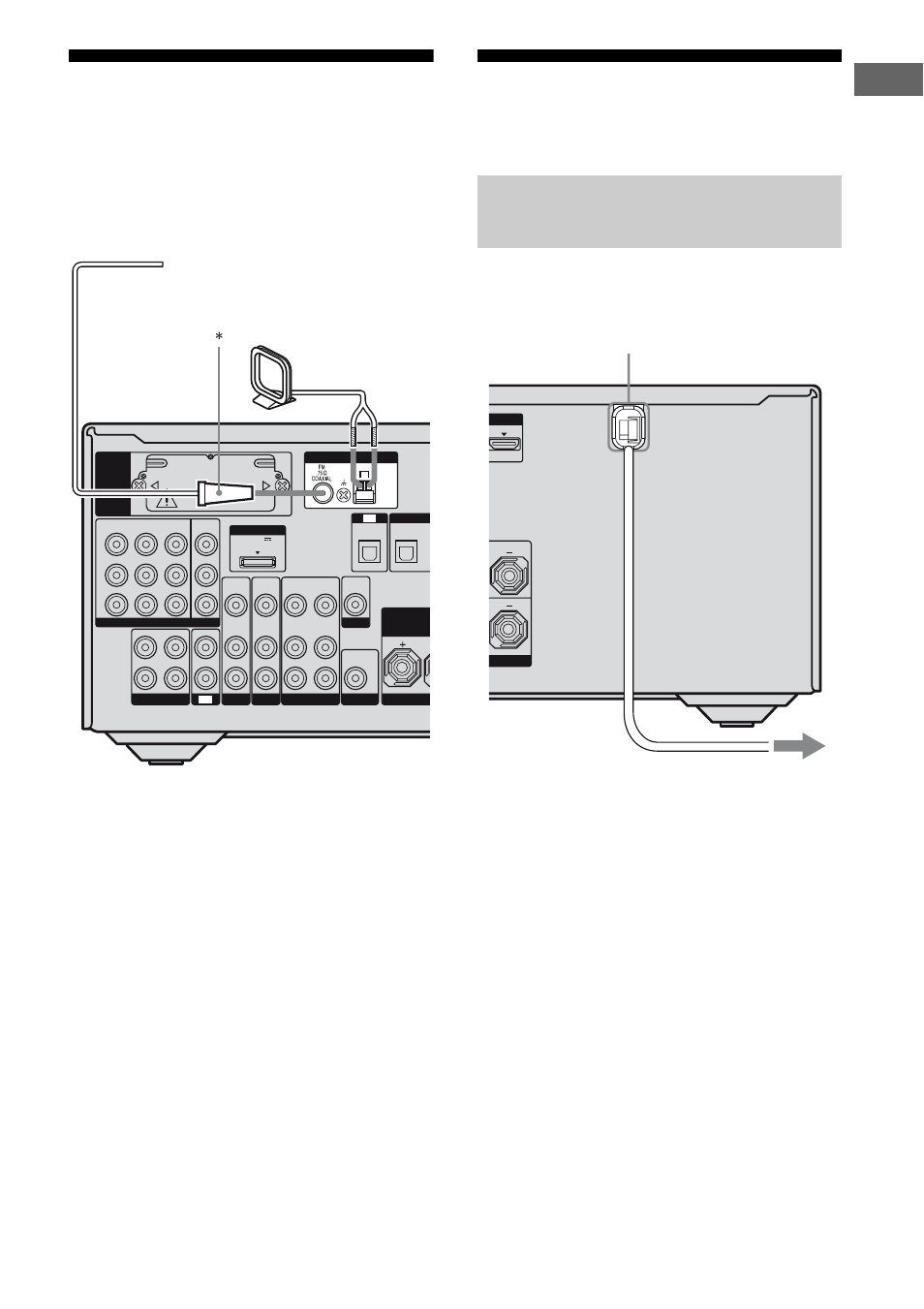

Antena ramowa
