22 IT

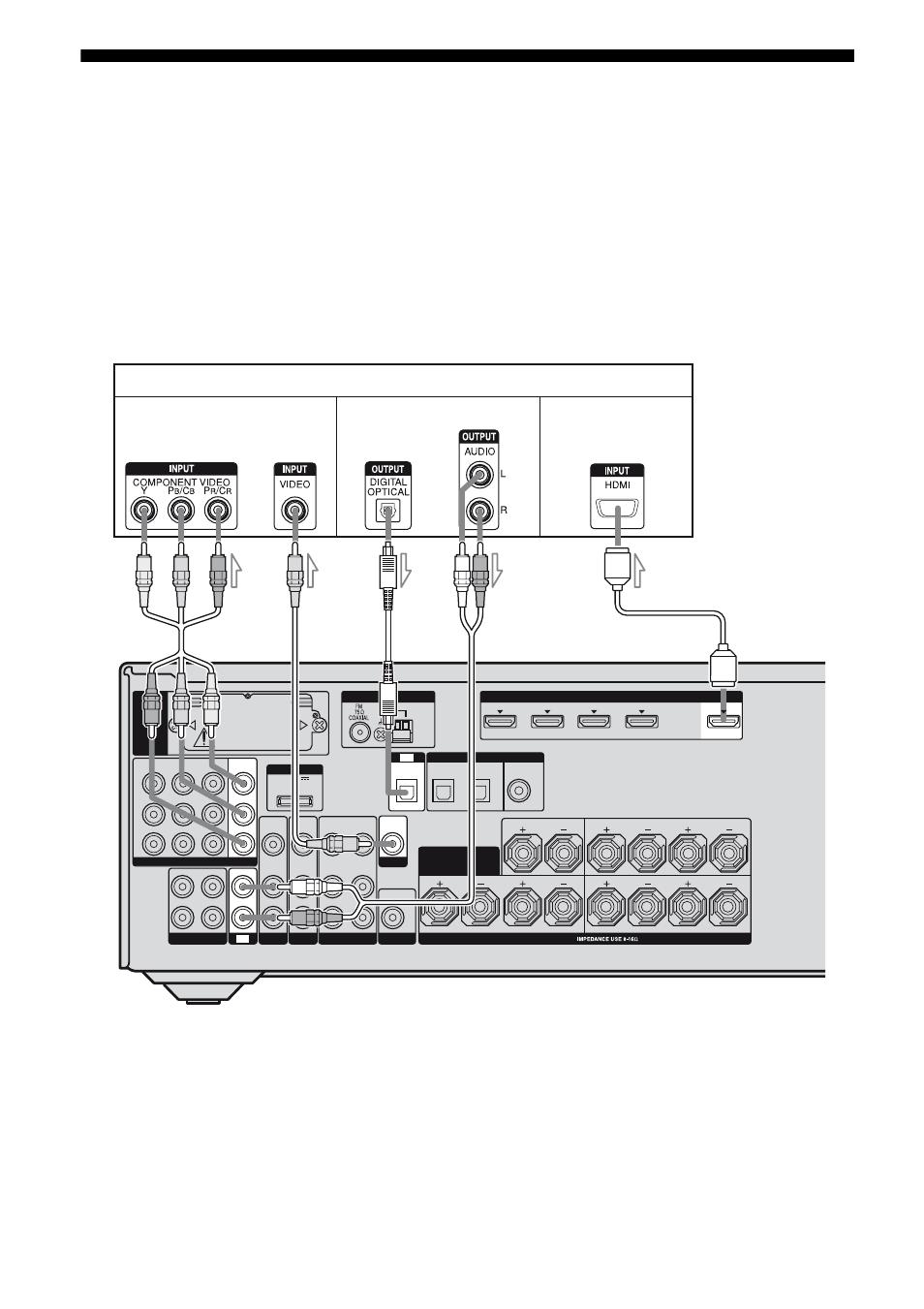

3: Collegamento al televisore
È possibile visualizzare l’immagine di
ingresso selezionata collegando la presa
HDMI OUT o MONITOR OUT a un
televisore.
Non è necessario collegare tutti i cavi.
Collegare i cavi audio e video in base alle
prese dei componenti.
Prima di collegare i cavi, accertarsi di
scollegare il cavo di alimentazione CA.
DIGITAL (ASSIGNABLE)
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
VIDEO 1
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
AUDIO
IN
VIDEO
IN
BD
L R
L R
L R
SPEAKERS
SAT
IN
BD
IN
DVD
IN
OPTICAL
CENTER SURROUND
FRONT A
COAXIAL
SURROUND BACK/
BI-AMP/
FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
OUT IN
L
IN
TV
VIDEO
OUT
MONITOR
HDMI
IN 4
ASSIGNABLE (INPUT ONLY)
(for AUDIO) IN 2 IN 3 IN 1 OUT
MONITOR
OUT
Y
P B /
C B
P R /
C R
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
IN 2 IN 1 IN 3
TV
B A
Segnali audio/
video
D
Segnali audio
C E
Segnali video
A Cavo video componente (non in dotazione)
B Cavo video (non in dotazione)
C Cavo digitale ottico (non in dotazione)
D Cavo audio (non in dotazione)
E Cavo HDMI (non in dotazione)
Si consiglia di utilizzare un cavo HDMI di marca Sony.
