306 Eesti
1 Ujukipaak
2 Ujukventiil
3 Veevõtuühendus
4 Elektrimootor
5 Turvaventiil
6 Survemahuti
7 Õli väljalaskekruvi
8 Õliseisu näit
9 Õlipaak
10 Kõrgsurvepump 11 Filterventilaator
12 Pealüliti
13 Lülituskilp
14 Väljundfilter
15 Eesmine katteplaat
16 Eelsruvepump
(Variant)
17 Kõrgsurvevoolik
18 Ekraan
19 Temperatuuriandur
20 Veepuuduse kaitse
21 Läbivoolumõõdik
22 Kõrgsurve rõhusensor
23 Ülevooluventiil
24 Kõrgsurveühendus

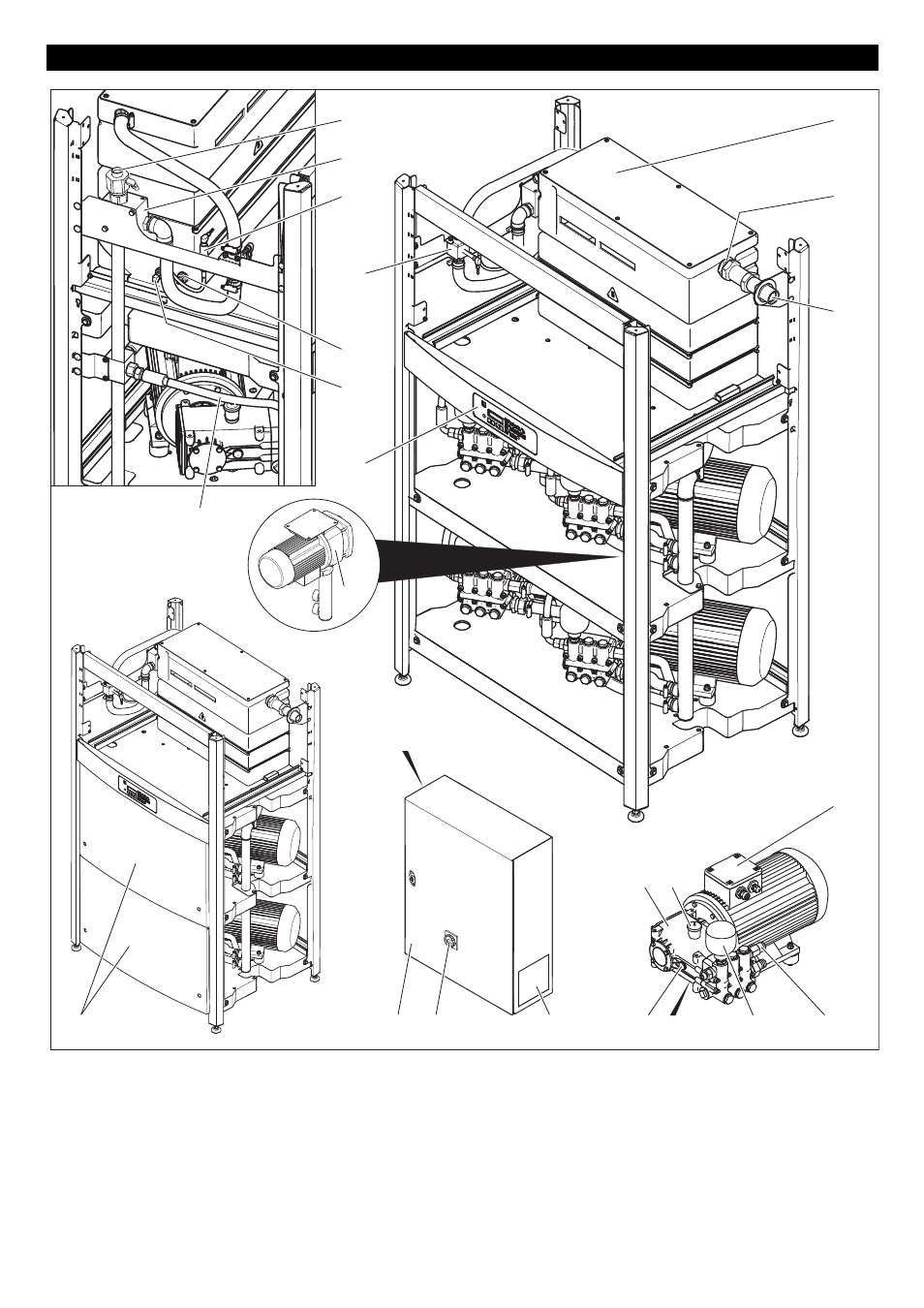

Seadme elemendid
1
2
3
4
8 7 6 5
24
23
22
21
20
19
18
10 9
15 13 12
16
17
11
14
