1 Collecteur d'impureté (du client)
2 Capteur de température
3 Dispositif de sécurité en cas de manque
d'eau
4 Réservoir flottant
5 Pompe de prépression
(option).
6 Pompe à arbre de vilebrequin
7 Soupape de sûreté
8 Moteur électrique
9 Clapet antiretour
10 Flexible haute pression
11 Capteur de pression pour la haute pres-
sion
12 Clapet de décharge
13 Débitmètre
14 Soupape à flotteur
15 Soupape d'arrêt (client)
16 Soupape d'arrêt (client)
A Conduite tubulaire/sortie haute pres-
sion
B Amenée gravitaire d'eau
C Débordement
Fonction

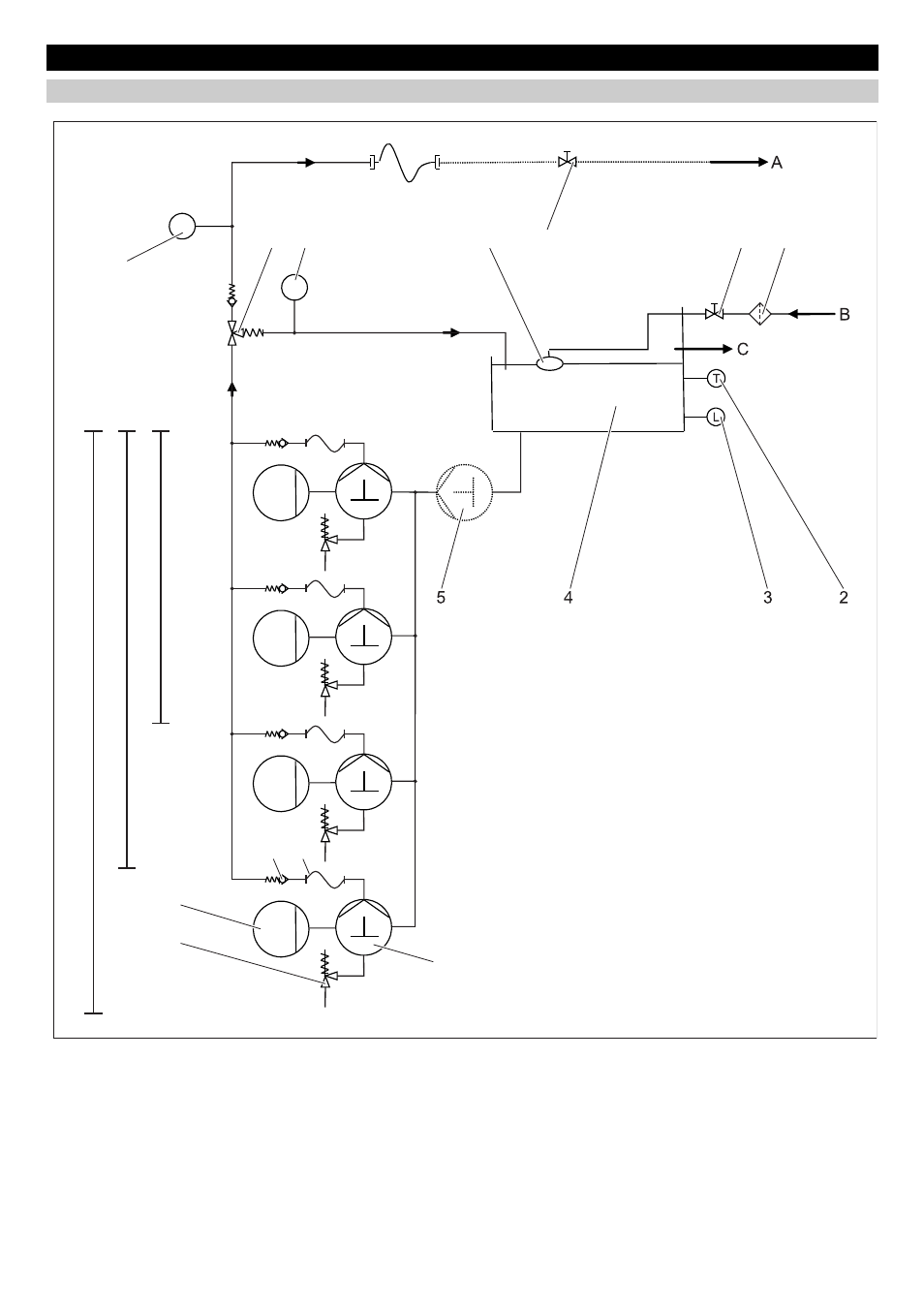

Schéma de principe
M1
M2
M3
M4
11
12 13 14 15 16 1
8
7
6
S1
P1
HDC
60/12
HDC
90/12
HDC
120/12
9 10
