– 2

Este aspirador está diseñado para la
limpieza de pisos y superficies murales.

Este aspirador está diseñado para el
uso en instalaciones exteriores.

El aparato es apto para aspirar polvos
de los grupos IIIC, IIIB y IIIA.

El aparato es apto para aspirar polvos
secos, inflamables y nocivos para la sa-
lud: clases de polvo M establecidas por
la norma EN 60 335–2–69. Restricción:
No está permitido aspirar sustancias
cancerígenas.

Los aparatos del tipo 22 son aptos para
la absorción de polvo combustible en la
zona 22. No son aptos para la conexión
a máquinas que generen polvo.

Los aparatos del tipo de construcción
22 no son aptos para absorción polvos
o líquidos con alto riesgo de explosión
así como mezclas inflamables de pol-
vos con líquidos.

Este aparato está diseñado para el uso
industrial, p.ej.en zonas de almacena-
miento y fabricación.

El aparato no está autorizado para car-
gar con grúa.

1 palanca de sujeción
2 Cubierta del filtro
3 filtro plano de papel plegado
4 Desbloqueo derecho de la mecánica de

atascado

5 Cable de conexión a la red
6 Bloqueo del caberzal de aspiración

(con tornillo de seguridad)

7 Limpieza de filtro
8 Rueda de dirección del depósito de su-

ciedad

9 Compensación de presión
10 Acoplamiento para la compensación de

presión

11 Recipiente acumulador de suciedad
12 Anillo intermedio

13 Desbloqueo izquierdo de la mecánica

de atascado

14 Placa de características
15 Rueda
16 Tubuladura de aspiración
17 Manguito de conexión
18 Rueda de dirección del chasis con fre-

no de estacionamiento

19 Soporte para boquilla para suelos
20 Chasis
21 Cubeta colectora
22 Asa del depósito de suciedad
23 Soporte para la tubería de absorción
24 Asa del cabezal de aspiración
25 interruptor giratorio
26 Cabezal de aspiración
27 Motor de corriente trifásica
28 Amortiguador de ventilación
29 Estribo de empuje
30 Gancho porta cables
31 Piloto de control "Depresión"
32 Piloto de control "Error de fase y campo

giratorio"

33 Piloto de control de "Disponibilidad de

servicio"

34 Estribo de resorte para toma a tierra

ADVERTENCIA: Este aparato
contiene polvo nocivo para la sa-
lud. El vaciado y el mantenimien-
to, incluída la eliminación de la

bolsa de polvo, solo los pueden realizar
personas especializadas que lleven equi-
pamiento protector personal. No conectar
hasta que esté instalado el sistema filtrante
completo y se haya comprobado el funcio-
namiento del control de la corriente del vo-
lumen.

Uso previsto

Elementos del aparato

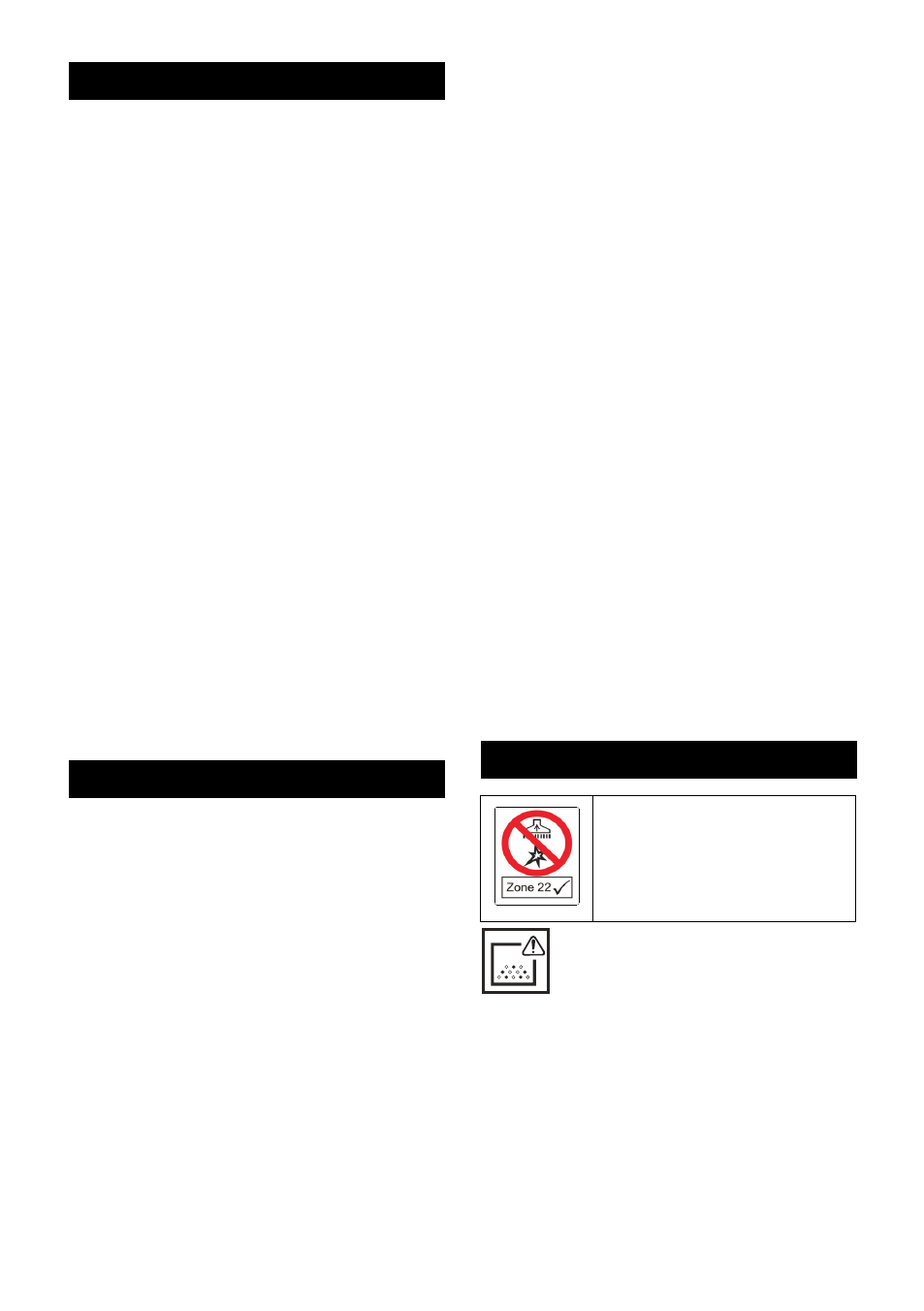

Símbolos en el aparato

¡No deben aspirarse fuentes
inflamables! Adecuado para
aspirar polvo inflamable de la
clase de explosión de polvo
en zona 22.

59

ES
