– 2
1 Kinnitushoob
2 Filtrikate
3 Madalvoltfilter
4 Langetusmehhanismi parempoolne va-
bastusseadis
5 Võrgukaabel
6 Imipea lukk (kinnituskruviga)
7 Filtri puhastamine
8 Prahimahuti juhtrull
9 Rõhu kompenseerimine
10 Rõhu kompenseerimise muhv
11 Mustusemahuti
12 Vaherõngas
13 Langetusmehhanismi vasakpoolne va-
bastusseadis
14 Tüübisilt
15 Ratas
16 Imitutsid
17 Ühendusmuhv
18 Raam juhtrull seisupiduriga
19 Põrandaotsaku hoidik
20 Transpordiraam
21 Kogumisvann
22 Prahimahuti käepide
23 Imitoru hoidik
24 Imipea käepide
25 Pöördlüliti
26 Imipea
27 Kolmefaasiline mootor
28 Summuti
29 Tõukesang
30 Kaablikonks
31 Märgutuli „Alarõhk“
32 Märgutuli „Faasi ja pöördvälja viga“
33 Töövalmiduse märgutuli
34 Vedruklamber maandamiseks
HOIATUS: Käesolev seade si-
saldab tervist kahjustavat tolmu.
Seadet tühjendada ja hooldada
ning tolmukotti eemdaldada tohi-
vad ainult asjatundjad, kellel on sobiv indi-
viduaalne kaitsevarustus. Ärge lülitage
sisse, enne kui kogu filtrisüsteem on paigal-
datud ja voolumahu kontrollseadist on tes-
titud.
ƽ
Oht
– Kui heitõhk juhitakse ruumi tagasi, peab
ruumi õhuvahetusnäitajaga L olema pii-
sav. Nõutavatest piirväärtustest kinnipi-
damiseks võib tagasi juhitava õhu
voolumaht olla maksimaalselt 50%
värske õhu voolumahust (ruumi ruuma-
la V
R
x õhuvahetusnäitaja L
W
). Ilma eri-
liste õhutusmeetmeteta kehtib: L
W
=1h –1 .
– Seadet ning materjale, mille jaoks seda
kasutatakse (kaasa arvatud kogutud
materjali turvaline kõrvaldamine) tohib
käidelda ainult koolitatud personal.
– Käesolev seade sisaldab tervist kahjus-
tavat tolmu. Tühjendus- ja hooldusme-
netlusi k.a. tolmu kogumismaguti
utiliseerimist tohivad teostada vaid vas-
tavat kaitsevarustust kandvad spetsia-
listid.
– Ärge kasutage seadet ilma täieliku filt-
reerimissüsteemita.
– Järgida tuleb kohaldatavaid ohutusees-
kirju, mis puudutavad käideldavaid ma-
terjale.
– Tootja poolt lubatud tarvikud juhivad
elektrit. Muid tarvikuid ei tohi kasutada!

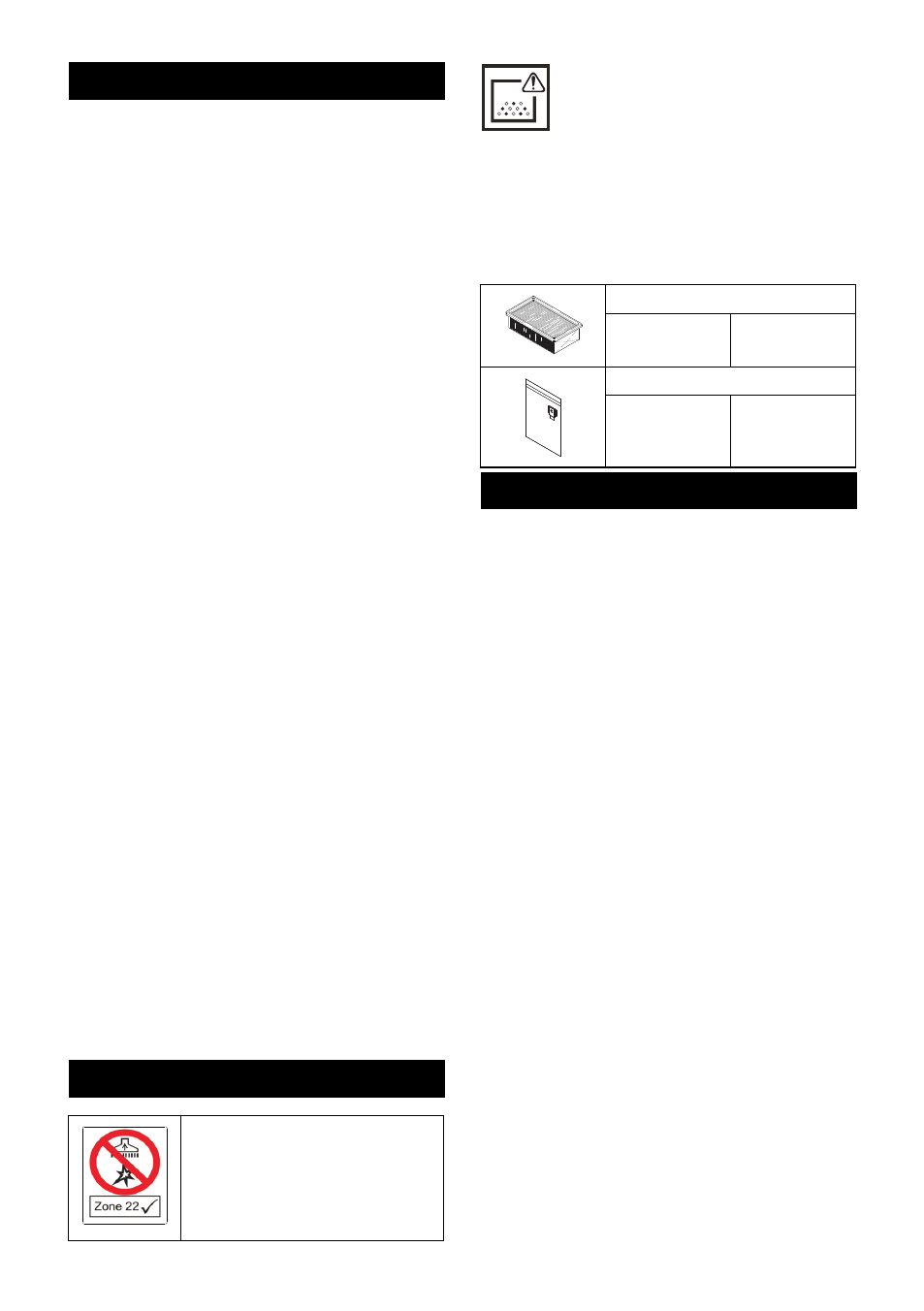

Seadme elemendid
Seadmel olevad sümbolid
Ärge tõmmake masinasse
esemeid, mis võivad põhjus-
tada süttimist! Sobib süttiva
tolmu imemiseks, mille plah-
vatusklass on vahemikus 22.
Madalvoltfilter
Tellimisnr.
6.904-283.0
Jäätmekott
Tellimisnr.
6.907-347.0
Ohutusalased märkused
247 ET
