– 2
1 Napenjalo
2 Pokrov filtra
3 Ploščato naguban filter
4 Desna deblokada snemljive mehanike
5 Omrežni kabel
6 Blokiranje sesalne glave (z varnostnim
vijakom)
7 Čiščenje filtra
8 Vodilno kolo zbiralnika umazanije
9 Tlačna izravnava
10 Priključek za tlačno izravnavo
11 Zbiralnik umazanije
12 Vmesni obroček
13 Leva deblokada snemljive mehanike
14 Tipska tablica
15 Kolo
16 Sesalni nastavek
17 Priključna objemka
18 Vodilno kolo podvozja s fiksirno zavoro
19 Nosilec za talno šobo
20 Podvozje
21 Prestrezno korito
22 Ročaj zbiralnika umazanije
23 Držalo za sesalno cev
24 Ročaj sesalne glave
25 Vrtljivo stikalo
26 Sesalna glava
27 Trifazni motor
28 Dušilec zvoka odpadnega zraka
29 Potisno streme
30 Kljuka za kabel
31 Kontrolna lučka „Podtlak“
32 Kontrolna lučka „Napaka faze in vrtilne-
ga polja“
33 Kontrolna lučka „Pripravljenost za obra-
tovanje“
34 Vzmetna sponka za ozemljitev
OPOZORILO: Ta naprava vse-
buje zdravju škodljiv prah. Pra-
znjenje in vzdrževanje naprave,
vključno z odstranjevanjem vreč-
ke za prah, smejo izvajati samo strokovno
usposobljene osebe, ki so opremljene z
ustrezno osebno zaščitno opremo. Ne vklo-
pite, dokler ni vgrajen celoten filtrski sistem
in ni bilo preverjeno delovanje kontrole vo-
lumskega toka.
ƽ
Nevarnost
– Če se odvajan zrak vrača v prostor,
mora v prostoru obstajajti zadostna sto-
pnja izmenjave zraka L. Za ohranjanje
zahtevanih mejnih vrednosti sme vrnje-
ni volumski tok znašati največ 50% vo-
lumskega toka svežega zraka
(prostorni volumen V
R
x stopnja izme-
njave zraku L
W
). Brez posebnih prezra-
čevalnih ukrepov velja: L
W
=1h –1 .
– Aparat in snovi, za katere se uporablja,
vključno z varnim postopkom odstranje-
vanja vsrkanega materiala, sme upora-
bljati le usposobljeno osebje.
– Ta naprava vsebuje prah, ki je škodljiv
za zdravje. Postopke praznjenja in
vzdrževanja, vključno z odstranitvijo
zbiralnika za prah, smejo izvajati le stro-
kovnjaki, ki nosijo ustrezno zaščitno
opremo.

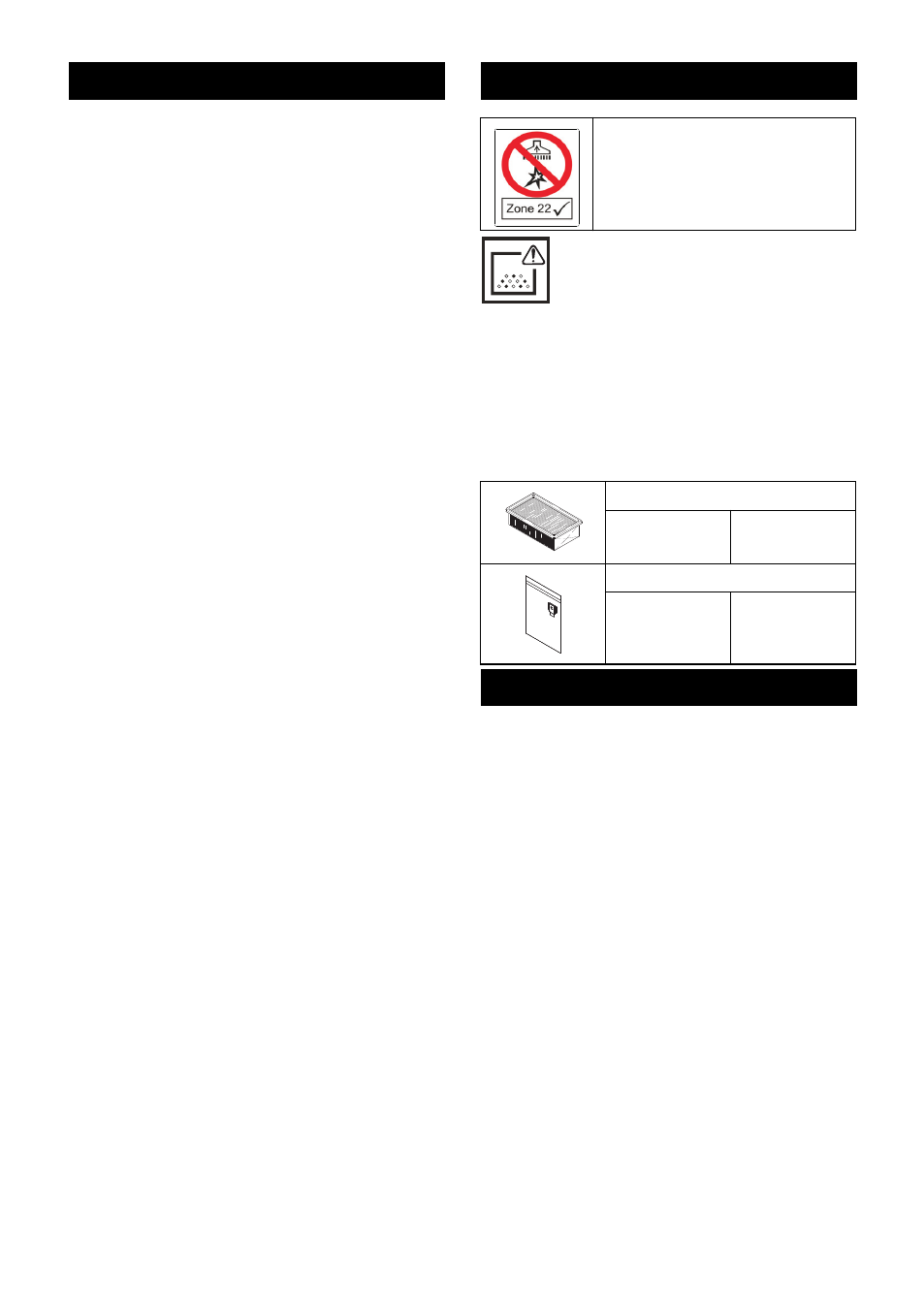

Elementi naprave Simboli na napravi
Ne vsesavajte virov vžiga!
Primerno za vsesavanje gor-
ljivih vrst prahu razredov ek-
splozivnosti prahu v coni 22.
Ploščato naguban filter
Naroč. št.
6.904-283.0
Vrečka za odpadke
Naroč. št.
6.907-347.0
Varnostna navodila
