– 2
– Gli apparecchi del tipo 22 non sono ido-
nei per la raccolta di polveri o di liquidi
ad alto rischio di esplosione, nonché di
miscele di polveri combustibili con liqui-
di.
– Questo apparecchio si adatta all'uso in-
dustriale, ad esempio in depositi e set-
tori di produzione.
– L'apparecchio non è omologato per es-
sere utilizzato come gru.
1 Piastra di bloccaggio
2 Coperchio del filtro
3 Filtro plissettato piatto
4 Sbloccaggio destro del meccanismo di
abbassamento
5 Cavo di alimentazione
6 Dispositivo di blocco della testa di aspi-
razione (con vite di sicurezza)
7 Pulizia del filtro
8 Ruota pivottante del contenitore dello
sporco
9 Compensazione della pressione
10 Giunto per compensazione della pres-
sione
11 Contenitore sporcizia
12 Anello intermedio
13 Sbloccaggio sinistro del meccanismo di
abbassamento
14 Targhetta
15 Ruota
16 Raccordo di aspirazione
17 Manicotto di collegamento
18 Ruota pivottante del telaio con freno di
stazionamento
19 Sostegno per bocchetta per pavimenti
20 Telaio
21 vasca di raccolta
22 Maniglia del serbatoio dello sporco
23 Sostegno per tubo di aspirazione
24 Manico della testa di aspirazione
25 Interruttore
26 Testa aspirante
27 Motore trifase
28 Sistema di scarico per aria di scarico
29 Archetto di spinta
30 Gancio per cavo
31 Spia di controllo „Depressione“
32 Spia di controllo „errore di fase e campo
di rotazione“
33 Lampada spia "funzionamento"
34 Molla a balestra per il collegamento a
terra
ATTENZIONE: Questo apparec-
chio contiene polveri nocive alla
salute. Lo svuotamento e la ma-
nutenzione, compresa la rimo-
zione del sacchetto raccoglipolvere,
devono essere eseguiti solo da persone
competenti, che indossano un idoneo equi-
paggiamento di protezione individuale. Non
mettere in funzione l’apparecchio prima
che sia stato installato il sistema di filtri
completo e che sia stato verificato il funzio-
namento del dispositivo di controllo del flus-
so volumetrico.
Parti dell'apparecchio

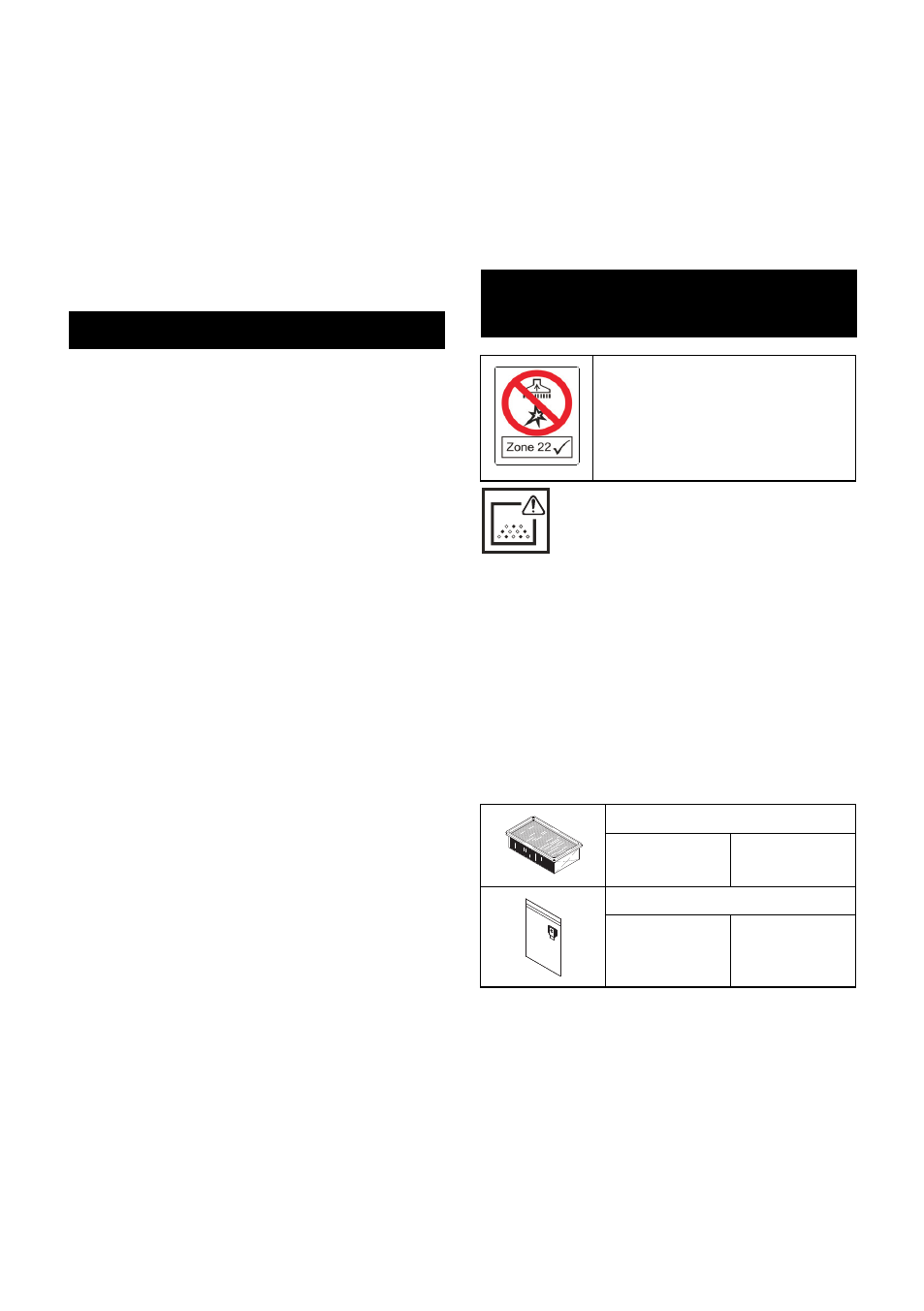

Simboli riportati
sull’apparecchio
Non aspirare fonti infiamma-
bili! Adatto per aspirare pol-
veri infiammabili delle classi
di esplosione di polveri in
zona 22.
Filtro plissettato piatto
Codice N°
6.904-283.0
Sacchetto di smaltimento
Codice N°
6.907-347.0
38 IT
