8 DEUTSCH
BEDIENUNGS- UND WARTUNGSANLEITUNG

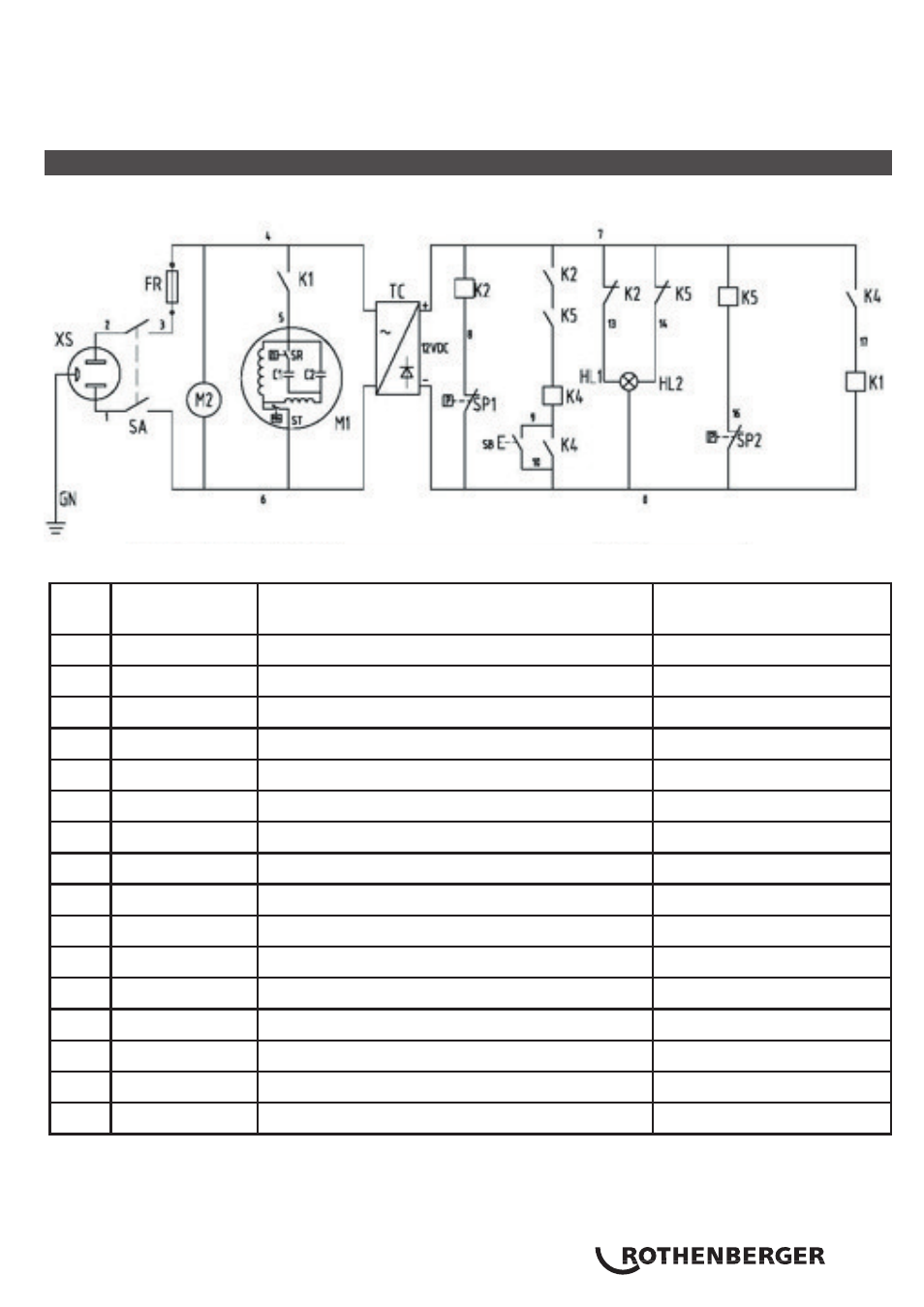

3. Schaltschema
TEIL
Symbol in der
Grafik
BESCHREIBUNG Anmerkungen
1 XS Steckdose
2 SA Wippschalter
3 FR Überlastschutz
4 M1 Kompressormotor
5 M2 Axialventilator
6 K1 Relais
7 K2-K5 Relais
8 SR Zentrifugalschalter
9 C1 Startkondensator
10 C2 Betriebskondensator
11 TC Elektronischer Transformator
12 SP1 Hochdruck-Schaltanlage
13 SP2 NIEDERDRUCKSCHALTER
14 SB1 START-TASTE
15 HL1, HL2 Anzeige für Hoch- und Niederdruckschutz zweifarbige Anzeige
16 ST Motor-Thermoschutz
