27 FRANÇAIS
INSTRUCTIONS D'UTILISATION ET D'ENTRETIEN
4 Méthodes d'utilisation
4.1. Méthode de récupération de vapeur/liquide
standard.
1. Vérifiez que l'appareil est en bon état de
fonctionnement.
2. Vérifiez que tous les raccords sont bien
correctement placés et serrés.
3. Ouvrez l'orifice du liquide du réservoir de
stockage.
4. Vérifiez que la vanne de Récupération/Purge est
bien placée sur Récupération.
5. Ouvrez l'orifice de sortie de l'appareil.
6. Ouvrez l'orifice de liquide sur votre jauge manifold ;
l'ouverture de l'orifice du liquide vous permettra
d'évacuer d'abord le liquide du circuit. Lorsque
le liquide a été évacué, ouvrez l'orifice de vapeur
de manifold pour terminer de purger le circuit.

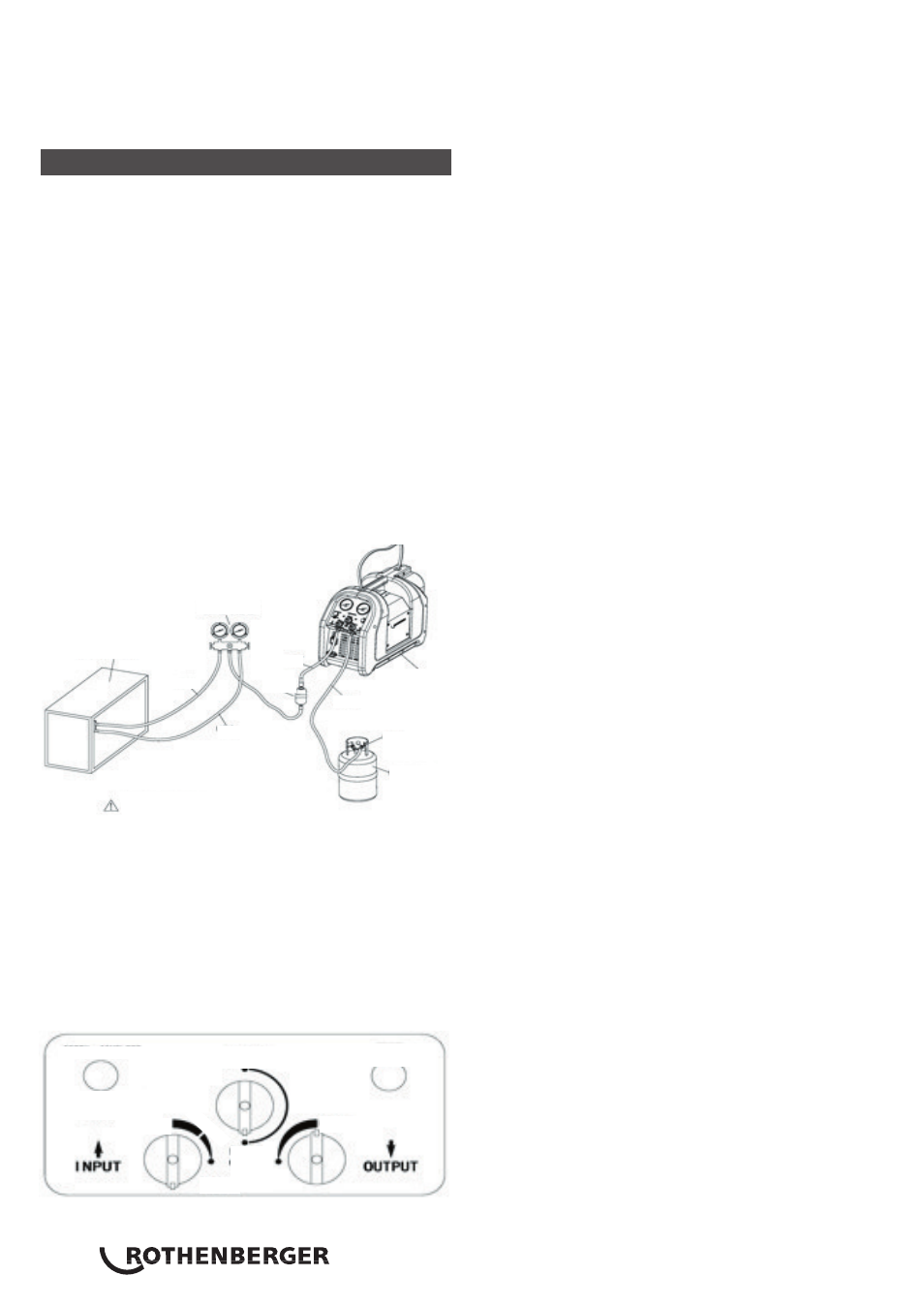

Sortie
Entrée
Liquide
Jauge
manifold
APPAREIL / UNITÉ HTCA
- CONTENANT DU LIQUIDE DE
REFROIDISSEMENT
Vapeur FILTRE
Réservoir
de
récupération
Liquide
APPAREIL DE
RÉCUPÉRATION
DE LIQUIDE DE
REFROIDISSEMENT
Utilisez une échelle graduée pour éviter de
trop remplir le réservoir de récupération.
7. Branchez l'appareil sur une prise électrique adaptée.
(Voyez la plaque d'identification de l'appareil).
Placez l'interrupteur sur la position ON et appuyez
sur “Start” pour faire démarrer le compresseur.
Remarque : Si l'appareil ne démarre pas, faites tourner
la vanne entrée et la vanne récupération/purge sur la
position purge. Puis placez la vanne récupération/purge
sur la position Récupération, et ouvrez la vanne d'entrée.
Récupération
Ouvert Ouvert
Liquide
Fermer
Purge
Purge
DÉMARRAGE - START VERT - TERMINÉ
ROUGE - ALARME
DE SURPRESSION
8. Ouvrez lentement l'orifice d'entrée de l'unité.
1) Si le compresseur commence à taper,
étranglez doucement la vanne d'entrée jusqu'à
ce que les coups s'arrêtent.
2) Si la vanne d'entrée a été étranglée, elle doit être
totalement ouverte lorsque le liquide a été
éliminé du circuit (l'orifice de vapeur de la jauge
manifold doit aussi être ouvert à cet instant).
9. Faites fonctionner l'appareil jusqu'à ce que le vide soit
réalisé et que l’appareil s’éteigne automatiquement.
1) Fermez les orifices de vapeur et de liquide
de la jauge manifold.
2) Éteignez l'appareil.
3) Fermez l'orifice d'entrée de l'appareil et
continuez à travailler avec la Méthode de Purge
Automatique en page suivante.
ATTENTION : Purgez toujours l'appareil après chaque
utilisation. Si vous ne purgez pas le liquide de
refroidissement restant dans l'appareil, vous pourriez
provoquer une dégradation acide des pièces internes, et
entraîner une usure précoce de l'ensemble.
4.2 Méthode de purge automatique
Comment procéder pour purger le liquide de
refroidissement de cet appareil.
1 Placez la vanne INPUT en position CLOSE ; Vanne
OUTPUT en position OPEN, et vanne du réservoir
de récupération sur OPEN.
2 Placez la vanne de Récupération/Purge en
position Purge.
3 Vérifiez le tuyau de raccordement et vérifiez que
tous les raccords sont bien étanches et correctes.
(Comme dans le mode récupération).
4 Allumez l'appareil, appuyez sur "Start" (Voir
"SCHÉMA DE VUE ÉCLATÉE", Pièce Nº10) et
commencez à travailler.
5 Placez la vanne INPUT en position "PURGE"
lentement, puis faites fonctionner l'appareil
jusqu'à ce que le niveau de vide souhaité soit
atteint et / ou jusqu'à ce que le protecteur contre la
basse pression soit déconnecté automatiquement.
6 Fermez les orifices du réservoir de récupération.
7 Éteignez l'Alimentation électrique, débranchez
tous les tuyaux et faites sécher le filtre.
8 Faites tourner la vanne de purge automatique
en position "RECOVER" et les vannes INPUT et
OUTPUT en position "CLOSE".
9 Puis couvrez le couvercle de l'adaptateur de
connexion INPUT et OUTPUT.
