35 ESPAÑOL
INSTRUCCIONES DE USO Y MANTENIMIENTO

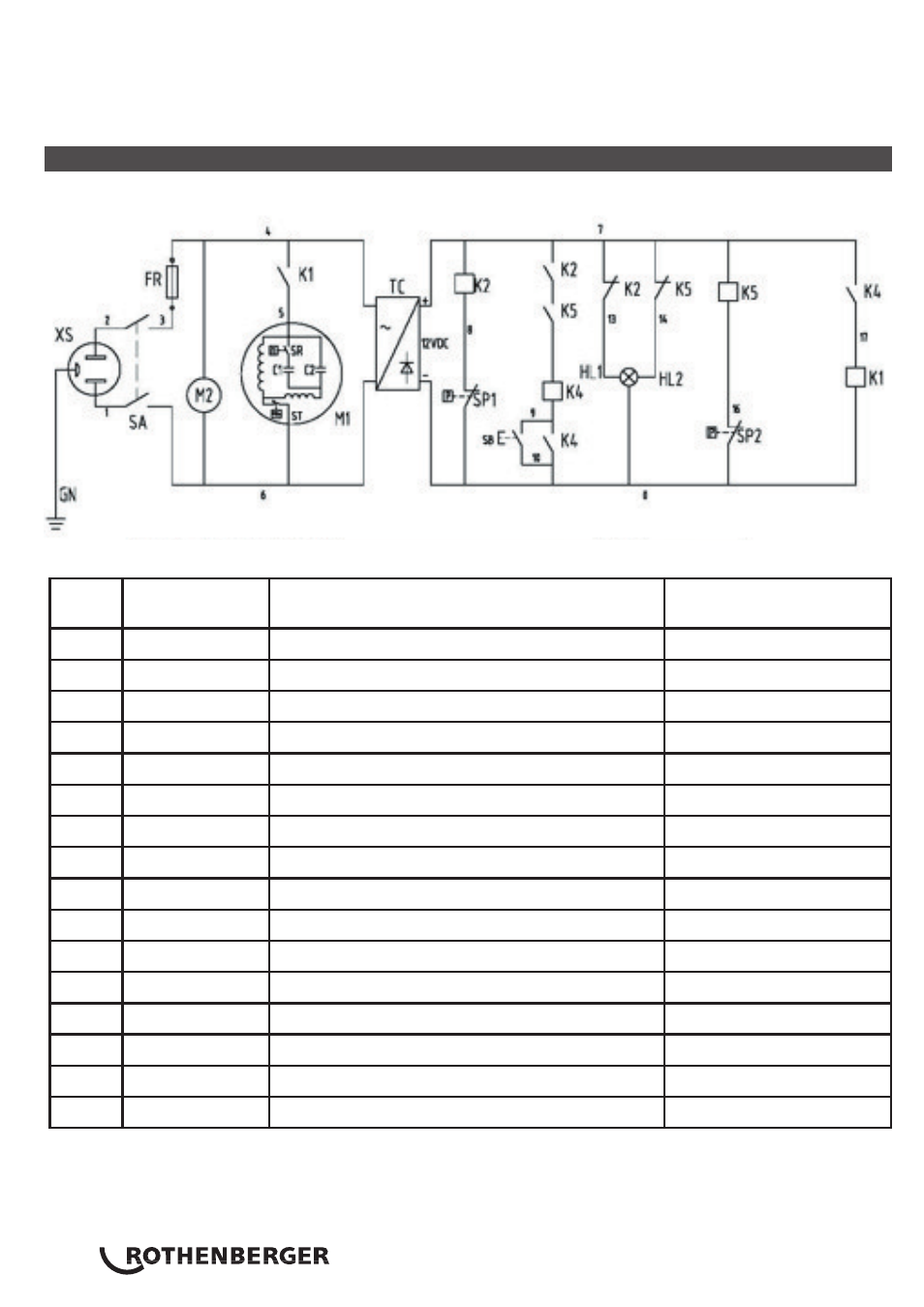

3. Esquema eléctrico
PIEZA
Código del
esquema
DESCRIPCIÓN Notas
1 XS Salida de alimentación
2 SA Interruptores oscilantes
3 FR Dispositivo de protección frente a sobrecargas
4 M1 Motor del compresor
5 M2 Ventilador axial
6 K1 Relé
7 K2-K5 Relé
8 SR Interruptor centrífugo
9 C1 Condensador de arranque
10 C2 Condensador de funcionamiento
11 TC Transformador electrónico
12 SP1 Interruptor de alta presión
13 SP2 Interruptor de baja presión
14 SB1 Botón de arranque
15 HL1, HL2 Indicador de protección de alta y baja presión LED de 2 colores
16 ST Protectores térmicos del motor
