9 DEUTSCH
BEDIENUNGS- UND WARTUNGSANLEITUNG
4. Betriebsarten
4.1. Standard-Flüssigkeits-/Dampfrückgewinnung
1. Überprüfen Sie, ob die Betriebsbedingungen der
Anlage korrekt sind.
2. Achten Sie darauf, dass alle Anschlüsse korrekt und
fest angezogen sind.
3. Öffnen Sie den Flüssigkeitsanschluss des Lagertanks.
4. Vergewissern Sie sich, dass das Rückgewinnungs-
/Ablass-Ventil auf die Position "Recover" gestellt ist.
5. Öffnen Sie den Auslassanschluss der Anlage.
6. Öffnen Sie den Flüssigkeitsanschluss auf der
Verteilerstation mit Messgeräten; das Öffnen des
Flüssigkeitsanschlusses bewirkt, dass die Flüssigkeit
aus der Anlage entfernt wird. Nach Entfernen der
Flüssigkeit, zur vollständigen Entleerung der Anlage
Dampfanschluss des Verteilers öffnen.

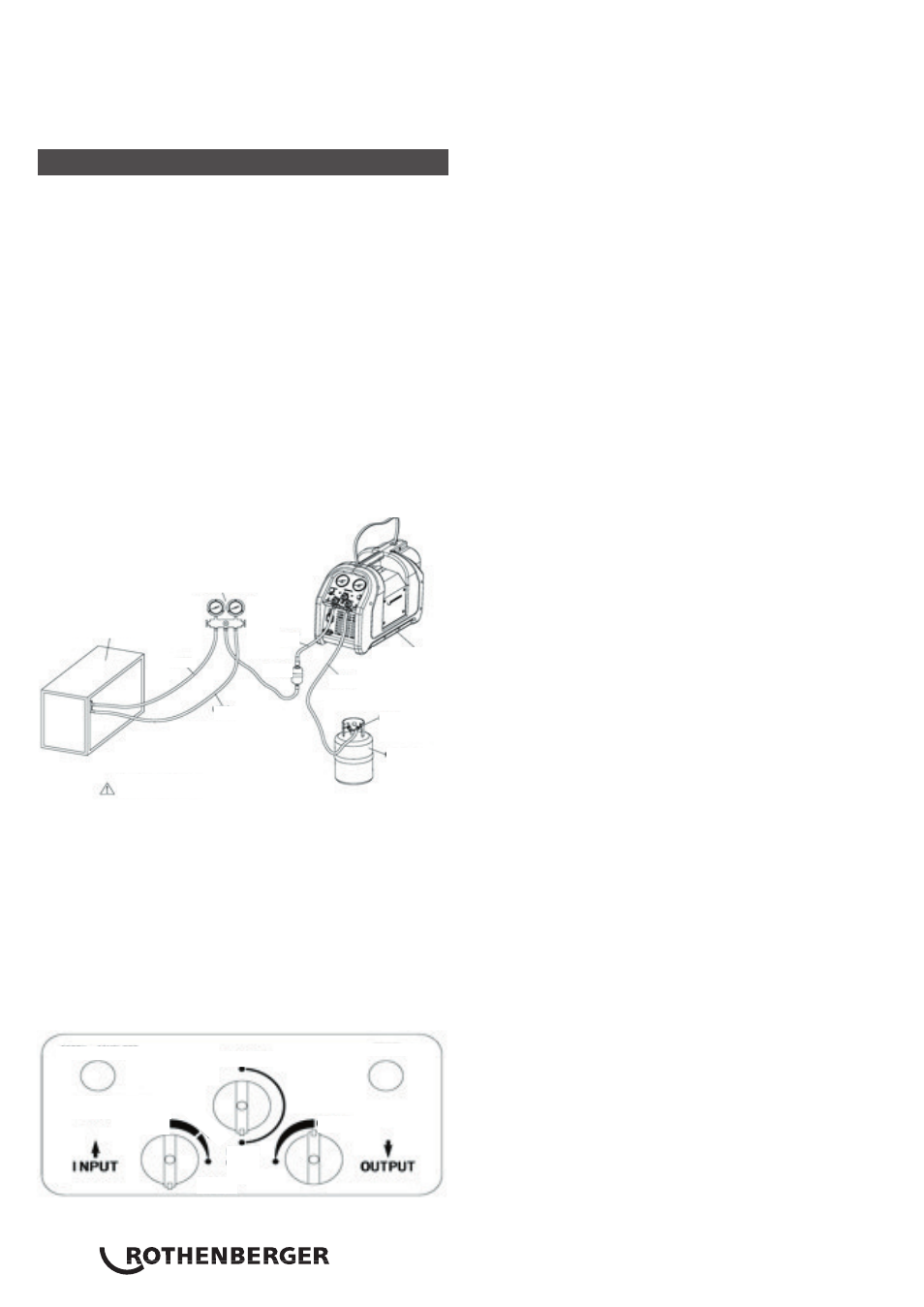

Auslass
Einlass
Flüssigkeit
Verteilerstation mit
Messgeräten
HEIZUNGS-, KLIMA- UND
LÜFTUNGSSYSTEM/GERÄT
MIT KÄLTEMITTEL
Dampf
Filter
Rück-
gewinnungs-
tank
Flüssigkeit
KÄLTEMITTEL-
RÜCKGEWINNUNGS-
ANLAGE
Verwenden Sie eine Waage, um ein
Überfüllen des Tanks zu verhindern
7. Schließen Sie die Anlage an einen passenden
Ausgang an. (Siehe Typenschild auf der Anlage)
Den Netzschalter auf die EIN-Position stellen, „Start“
drücken, um den Kompressor in Betrieb zu nehmen.
Anmerkung: Schaltet sich die Anlage nicht ein, das
Einlassventil und das Rückgewinnungs-/Ablass-Ventil in
Ablass-Position stellen. Drehen Sie anschließend das
Rückgewinnungs-/Ablass-Ventil in die Recover-Position
und öffnen Sie das Einlassventil.
Purge
Rückgewinnung
Geöffnet Geöffnet
Flüssigkeit
Purge
Close
Purge
START GRÜN- ABGESCHLOSSEN
ROT - HOHER DRUCK
ALARM
8. Öffnen Sie langsam das Einlassventil der Anlage.
1) Beginnt der Kompressor zu klopfen, das
Einlassventil langsam drosseln, bis das Klopfen
aufhört.
2) Das gedrosselte Einlassventil muss vollständig
geöffnet sein, sobald die Flüssigkeit aus der
Anlage entfernt wurde (der Dampfanschluss des
Verteilers mit Messgeräten muss ebenfalls zu
diesem Zeitpunkt geöffnet werden).
9. Eingeschaltet lassen, bis der gewünschte Unterdruck
aufgebaut ist und sich die Anlage selbst ausschaltet.
1) Schließen Sie die Dampf- und Flüssigkeits-
anschlüsse des Verteilers mit Messgeräten.
2) Schalten Sie die Anlage aus.
3) Schließen Sie den Einlassanschluss der Anlage
und fahren Sie mit der Selbstentleerung wie im
nächsten Abschnitt beschrieben fort.
ACHTUNG: Entleeren Sie die Anlage nach
jeder Benutzung. Bei Nicht-Entleerung der
Kältemittelrückstände kann es zu einer Beschädigung
interner Bauteile durch Säure und somit zu einer
verkürzten Lebenszeit dieser Bauteile kommen.
4.2. Selbstentleerung Vorgehensweise bei der Entleerung
von Kältemittelrückständen aus der Anlage
1. Drehen Sie das Einlassventil auf die CLOSE-Position
sowie das Auslassventil auf die OPEN-Position und
das Rücklauftank-Ventil auf die OPEN-Position.
2. Drehen Sie das Rückgewinnungs-/Ablass-Ventil in
die Rückgewinnungsposition.
3. Überprüfen Sie den Anschlussschlauch und stellen
Sie sicher, dass alle Anschlüsse korrekt und fest
angezogen sind. (wie im Rückgewinnungs-Modus)
4. Stromversorgung einschalten, “Start” drücken
(Siehe “EXPLOSIONSZEICHNUNG” Bauteilnr. 10)
und in Betrieb nehmen.
5. Das Einlassventil langsam auf die PURGE-Position drehen
und die Anlage so lange eingeschaltet lassen, bis der
gewünschte Unterdruck erreicht ist und / oder die interne
Druckabschaltung sich automatisch ausschaltet.
6. Die Anschlüsse des Rückgewinnungstanks schließen.
7. Die
Stromversorgung unterbrechen, alle
Schläuche abnehmen und den Filter trocknen.
8. Das Selbstentleerungsventil auf die RECOVER-
Position und Einlass- und Auslassventile auf die
CLOSE-Position drehen.
9. Im letzten Schritt die Kappe auf dem Einlass- und
Auslassanschlussadapter abdecken.
