INSTRUCTIES VOOR GEBRUIK EN ONDERHOUD

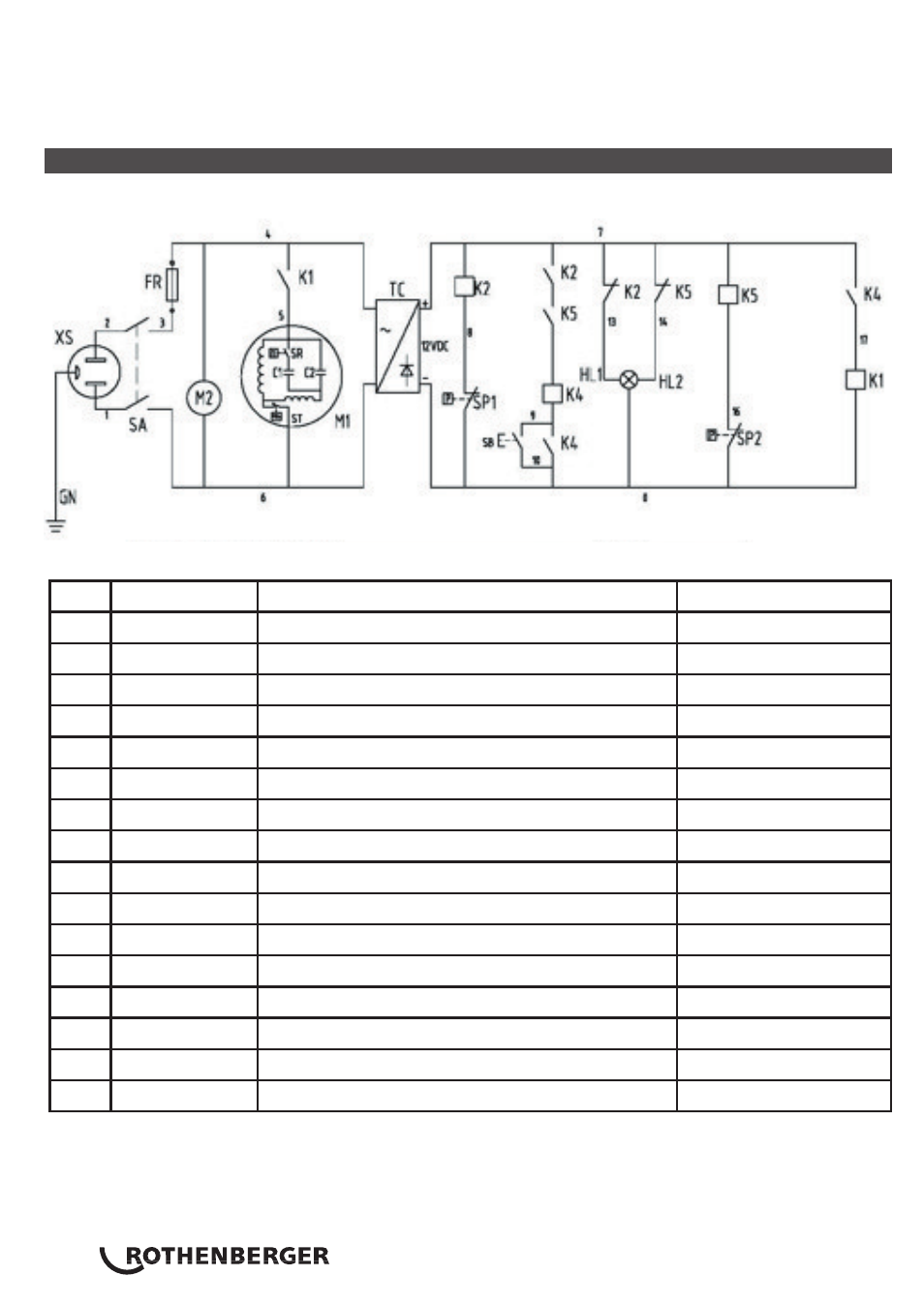

3. Bedradingsschema
ITEM Grafiekcode OMSCHRIJVING Opmerkingen
1 XS Stroomuitlaat
2 SA Tuimelschakelaars
3 FR Beveiliging overbelasting
4 M1 Compressormotor
5 M2 Axiaalventilator
6 K1 Relais
7 K2-K5 Relais
8 SR Centrifugaalschakelaar
9 C1 Start condensator
10 C2 Functionerende condensator
11 TC Elektronische transformator
12 SP1 Schakelwerk hoge druk
13 SP2 LAGE DRUKSCHAKELAAR
14 SB1 STARTKNOP
15 HL1, HL2 Waarschuwingslampje hoge en lage drukbeveiliging Dubbelkleurig lampje
16 ST Warmtebeveiligers motor
