ROTHENBERGER ROREC PRO v.1 - Manual (Page 35)

34 ESPAÑOL
PIEZA DESCRIPCIÓN
1 CORREA
2 CUBIERTA SUPERIOR
3 CLAVIJA
4 CUBIERTA LATERAL
5 PANEL FRONTAL
6 CUBIERTA DEL MANÓMETRO
7 MANÓMETRO DE BAJA PRESIÓN
8 MANÓMETRO DE ALTA PRESIÓN
9 LED INDICADOR ROJO/VERDE
10 BOTÓN START (ARRANQUE)
11 MANDO
12 INTERRUPTOR AUTOMÁTICO
13 INTERRUPTOR DE ALIMENTACIÓN
14 CABLE DE ALIMENTACIÓN
15 ZÓCALO
16 TAPÓN DE GOMA
17 PLACA BASE
18 PIE DE GOMA

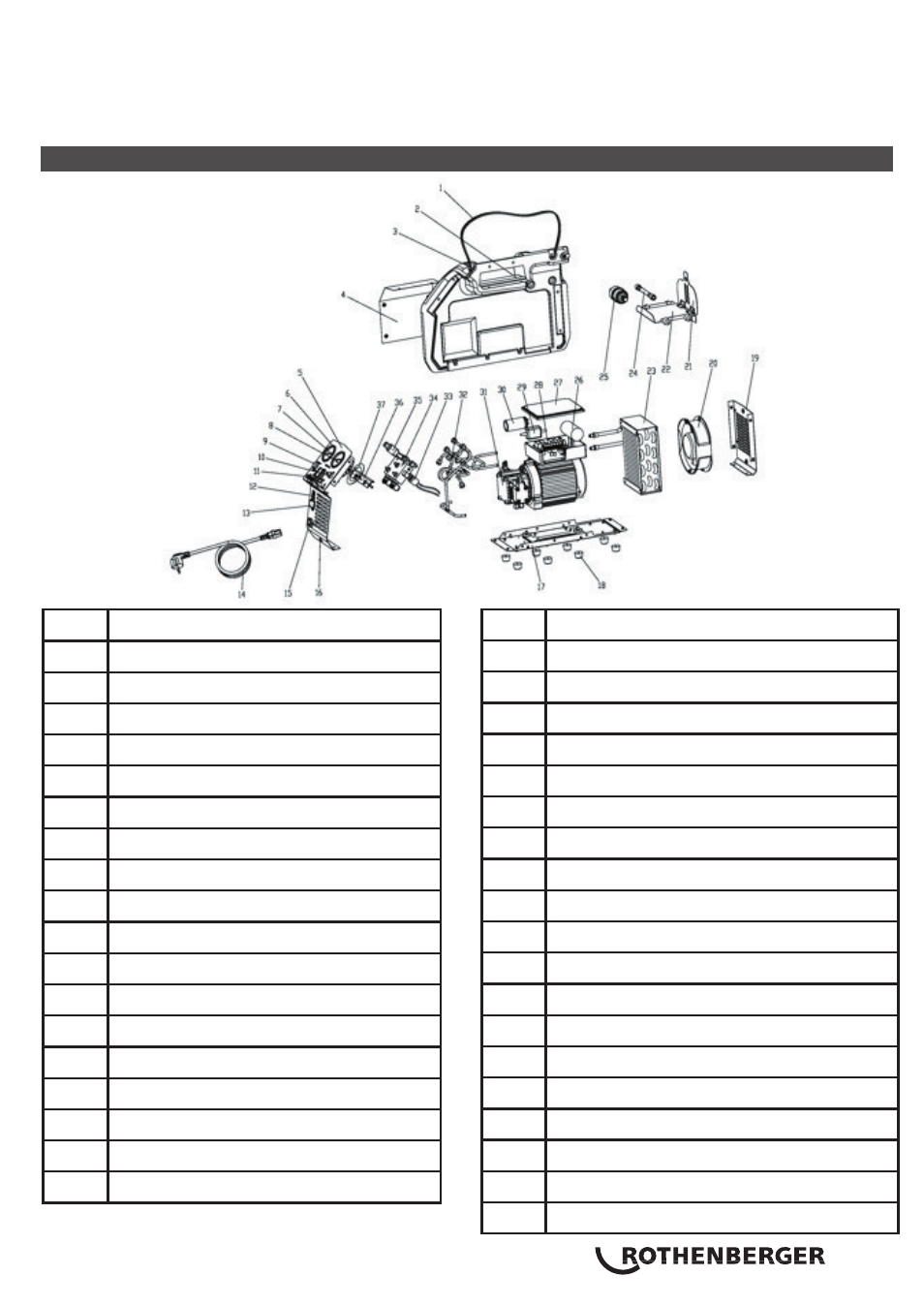

2. Despiece
INSTRUCCIONES DE USO Y MANTENIMIENTO
PIEZA DESCRIPCIÓN
19 PANEL TRASERO
20 VENTILADOR AXIAL
21 CUBIERTA DE LA TOLVA DE ALMACENAM.
22 PLACA DE LA TOLVA DE ALMACENAM.
23 CONDENSADOR
24 MANGUERA 4"
25 FILTRO
26 CONDENSADOR
27 CUBIERTA DEL INTERRUPTOR
28 PLACA DE CIRCUITO
29 TRANSFORMADOR DE POTENCIAL
30 CONDENSADOR
31 COMPRESOR
32 KIT DE TUBERÍAS DE COBRE
33 INTERRUPTOR DE ALTA PRESIÓN
34 VÁLVULA DE CONTROL
35 INTERRUPTOR DE BAJA PRESIÓN
36 PLACA EN U
37 JUNTA DE ESTANQUEIDAD DEL MANÓMETRO
