INSTRUCTIONS D'UTILISATION ET D'ENTRETIEN

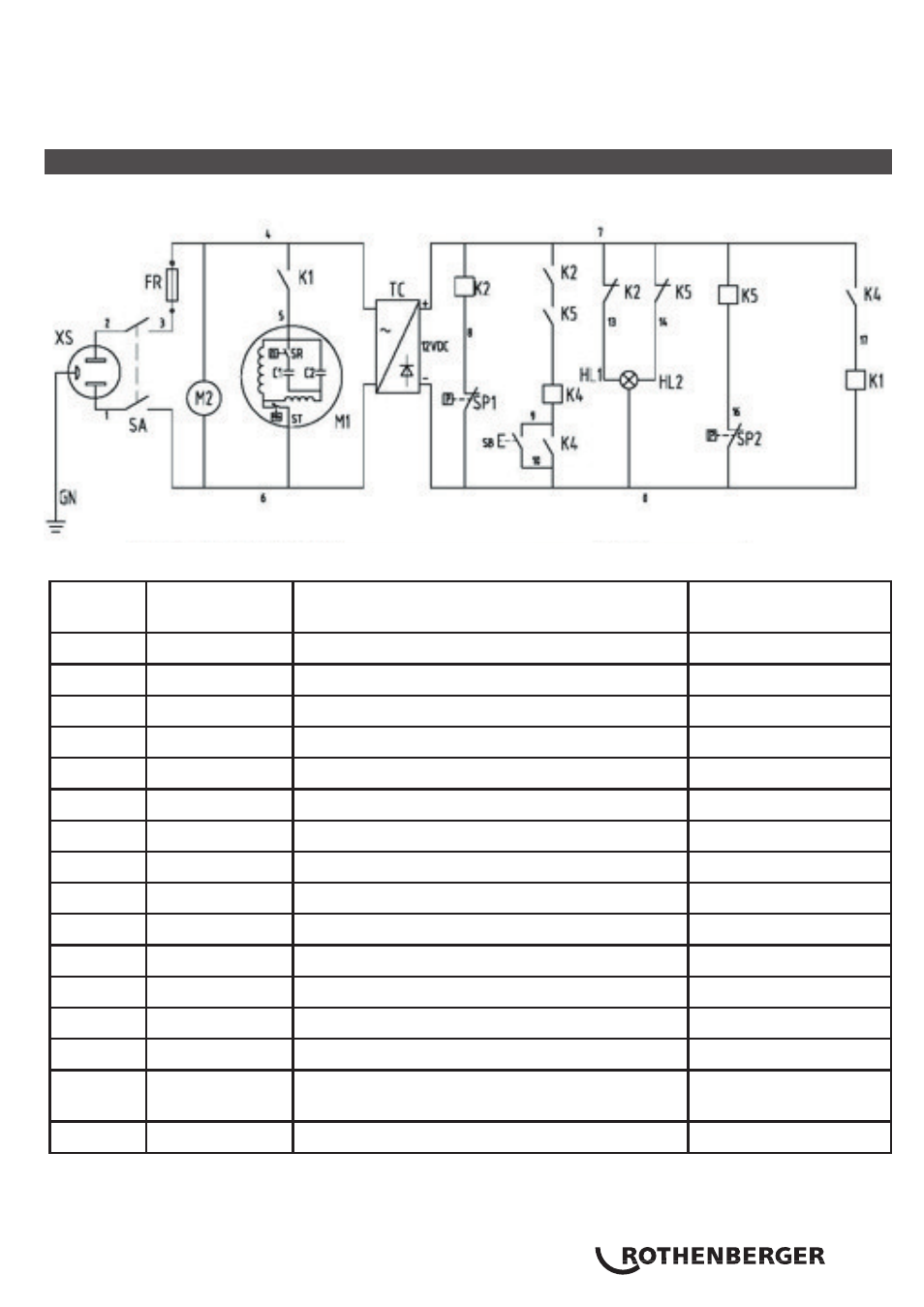

3 Schéma de câblage
ÉLÉMENT
Code
graphique
DESCRIPTION Remarque
1 XS Sortie électrique
2 SA Interrupteurs à bascule
3 FR Dispositif de protection contre la surcharge
4 M1 Moteur du Compresseur
5 M2 Ventilateur axial
6 K1 Relais
7 K2-K5 Relais
8 SR Commutateur centrifuge
9 C1 Condensateur de démarrage
10 C2 Condensateur de fonctionnement
11 TC Transformateur Électronique
12 SP1 Commutateur de haute pression
13 SP2 Commutateur de basse pression
14 SB1 Bouton de démarrage
15 HL1, HL2
Voyant indicateur de protection contre la
surtension et la sous-tension Voyant à deux
couleurs
16 ST Protecteurs thermiques du moteur
