47 FRANÇAIS
Taille du
rouleau
supérieur
Taille
vis de
tour
Diamètre
nominal du tube
(pouces)
Diamètre
extérieur
du tube
(mm)
A+
0,5
(mm)
B+
0,5
(mm)
C+
0,5
(mm)
Diamètre inférieur
de la rainure
Max.(mm) Min.(mm)
Moyen
Petit
2” (DIN2440) 60 15.88 8.74 1.65 57.15 56.77
2-1/2” 76 15.88 8.74 1.98 72.26 71,80
Moyen
3” 89 15.88 8.74 1.98 84.94 84.48
4” 108 15.88 8.74 2.11 103.73 103.22
4” 114 15.88 8.74 2.11 110.08 109.57
5” 133 15.88 8.74 2.11 129.13 128.62
5” 140 15.88 8.74 2.11 135.48 134.97
6” 159 15.88 8.74 2.16 153.21 152.45
6” 165 15.88 8.74 2.16 160.78 160.22
6” 168 15.88 8.74 2.16 163.96 163.40
Grand Grand
8” 219 19.05 11.91 2.34 214.40 213.76
10” 273 19.05 11.91 2.39 268.28 267.59
12” 325 19.05 11.91 2.77 318.29 317.53
FONCTIONNEMENT

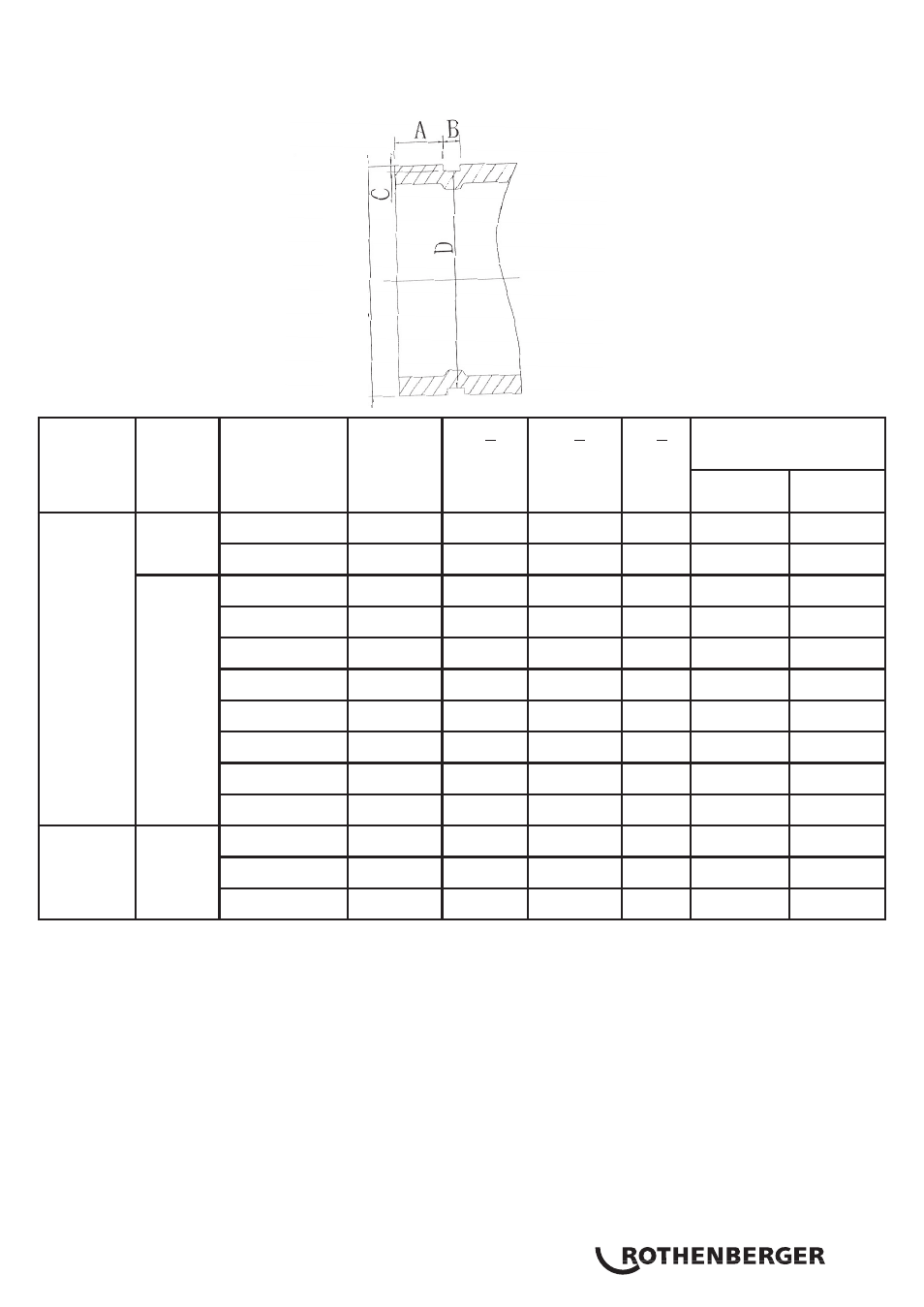

Tableau 1
Diamètr
e extérieur du tube (mm)
