41 FRANÇAIS
Spécifications
Diamètre admissible max. 325 mm
Diamètre admissible min. 60 mm
Épaisseur de tube max. permise 10 mm
Pression de service max. 8000 Kg
Pression du vérin hydraulique max. 40 Mpa
Capacité du réservoir d'huile 150 ml
Vitesse de la vis de tour 23 rpm
Moteur électrique 1100 W
Dimensions générales
(La x P x H) 910 x 450 x 910 mm
Masse 170 Kg
1 Spécifications
DESCRIPTION, COMPOSANTS PRINCIPAUX, CARACTÉRISTIQUES
DESCRIPTION
• Cette machine pratique des rainures circulaires sur l'extrémité des tubes d'acier pour faciliter l'assemblage de
manchons circulaires. C'est l'outil idéal pour l'industrie de la construction et pour le secteur de la tuyauterie.Les
rainures sont réalisées par un rouleau à rainurer inséré hydrauliquement à l'intérieur du tube qui est supporté
en même temps par une vis mère.
Cette machine est équipée de deux rouleaux supérieurs et de trois vis de tour pouvant usiner les tubes suivants
(reportez-vous au tableau 1 pour voir la combinaison de vis mère et de tours qui conviennent selon la situation) :
De 2 à 2 1/2 pouces (5,0 à 6,3 cm) de diamètre
De 3 à 6 pouces (7,6 à 15,2 cm) de diamètre
De 8 à 12 pouces (20,3 à 30,4 cm) de diamètre

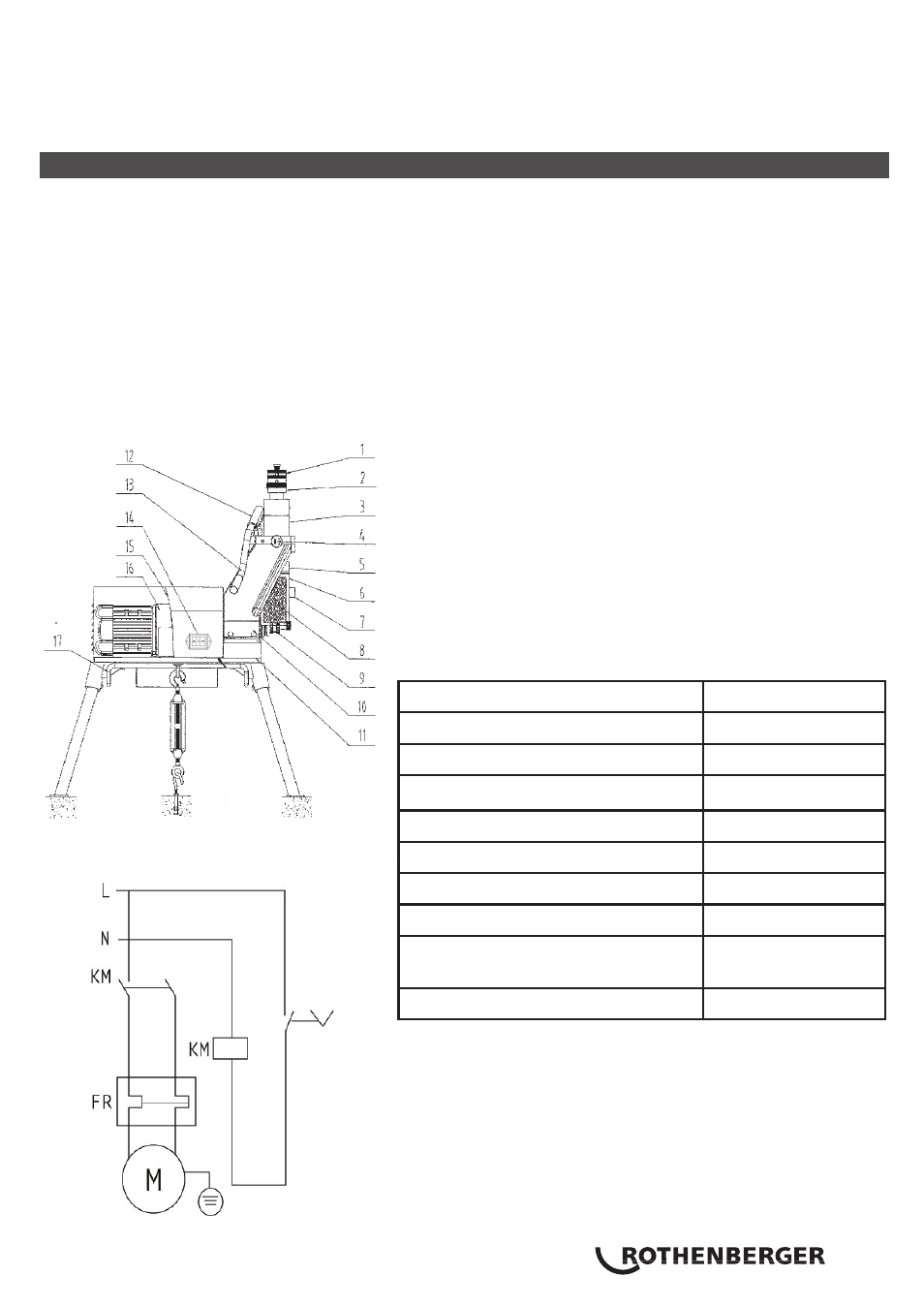

Composants principaux
1 Écrou à encoches
2 Contre-écrou
3 Vérin hydraulique
4 Vanne d'arrêt du vérin
5 Tiroir flottant
6 Tiroir du rouleau
7 Arbre à rouleau
8 Protecteur
9 Vis de tour 10 Corps principal
11 Base des pieds
12 Corps de la virole
13 Bras
14 Interrupteur
15 Capot du moteur
16 Réducteur
17 Poignée de transport
Unité standard
Machine à rainurer avec arbre de transmission et jeu de rouleurs
à rainurer pour des diamètres de 2 à 6 pouces (5,0 à 15,2 cm).
Machine à rainurer avec arbre de transmission et jeu de rouleurs à
rainurer pour des diamètres de 8 à 12 pouces (20,3 à 30,4 cm).
Stabilisateur de tube
Le stabilisateur de tube est disponible comme accessoire de
support de rainurage.
