46 FRANÇAIS
FONCTIONNEMENT

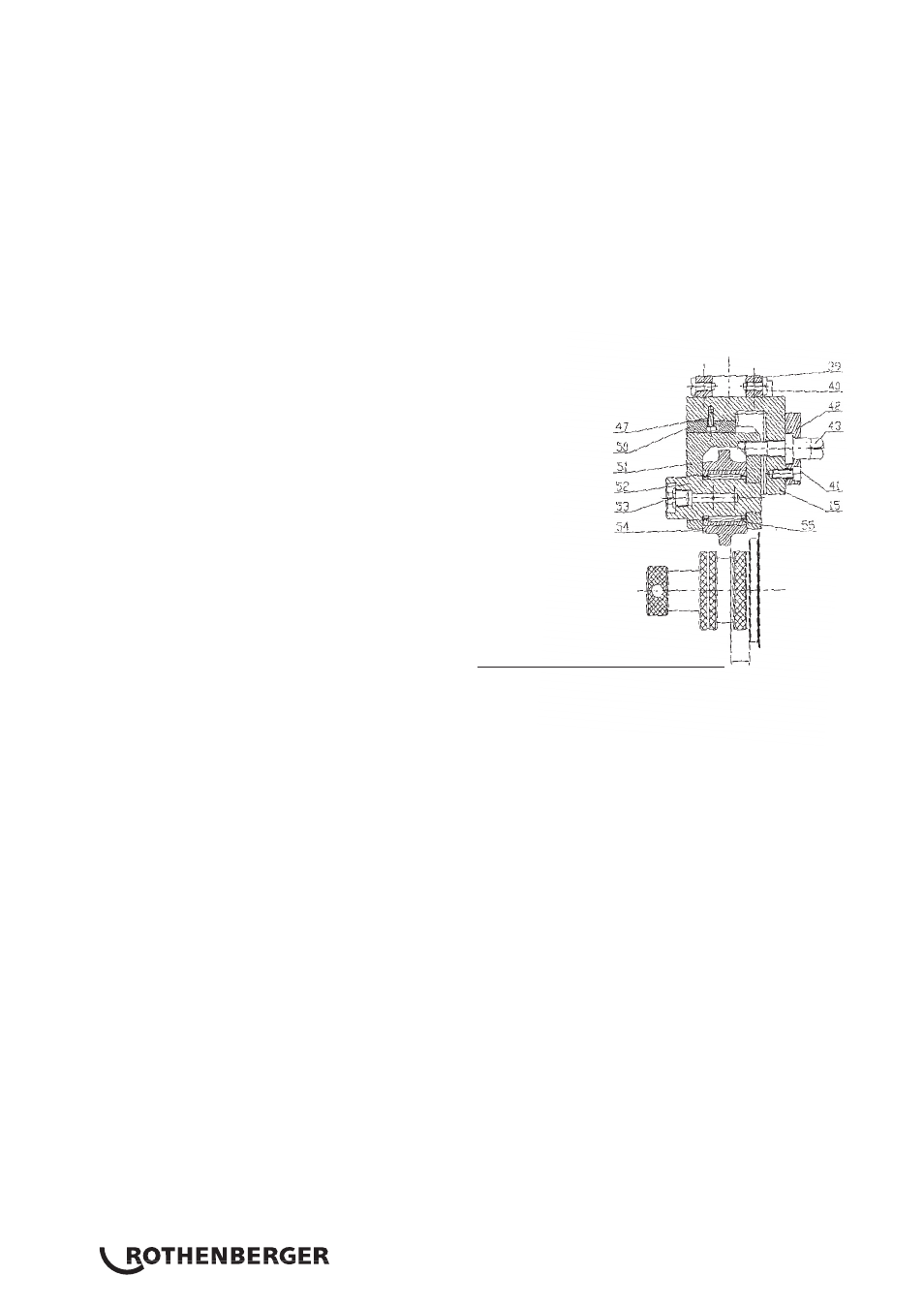

Remplacement du jeu de rouleaux
Puisque la géométrie du jeu de rouleaux détermine les
dimensions des rainures, des jeux de rouleaux spécifiques
sont nécessaires (voir tableau 1) pour le moletage de
tubes variés de 2 à 12 pouces (5,0 à 30,4 cm).
Avant d'effectuer le remplacement, assurez-vous que
la machine à rainurer est débranchée et suivez les
étapes suivantes :
Retrait de la vis de tour :
Retirez l'écrou.
Retirez la vis de tour.
Retrait du rouleau supérieur :
Élevez le tiroir complet en ouvrant la vanne du vérin et
en tournant dans le sens antihoraire.
Dévissez la vis de montage et retirez l'arbre du rouleau
et le rouleau supérieur.
Installation du rouleau supérieur :
Le tiroir étant entièrement levé, insérez le nouveau
rouleau supérieur ainsi que l'arbre du rouleau entier via
les paliers et le rouleau supérieur.
Vissez la vis de montage.
Installation de la vis de tour :
Installez la nouvelle vis de montage dans l'arbre
principal en alignant le chemin de clavette de la vis de
tour avec le goujon de l'arbre principal.
Fixez fermement l'écrou à encoches de la vis de tour.
Corrigez le positionnement entre le rouleau supérieur
et la vis de tour :
Dévissez les deux vis du tiroir et faites tourner l'arbre
de réglage afin de déplacer le tiroir du rouleau vers
l'avant/arrière.
Positionnez le tiroir du rouleau correctement avec la
vis de tour.
Vissez les deux vis sur le tiroir.
Le grand rouleau supérieur s'accouple à la grande
vis de tour à une distance de 19 mm.
Le petit rouleau inférieur s'accouple à la grande vis
de tour à une distance de 15,88 mm.
