Página 74 AXIS Q7406 Guía de instalación

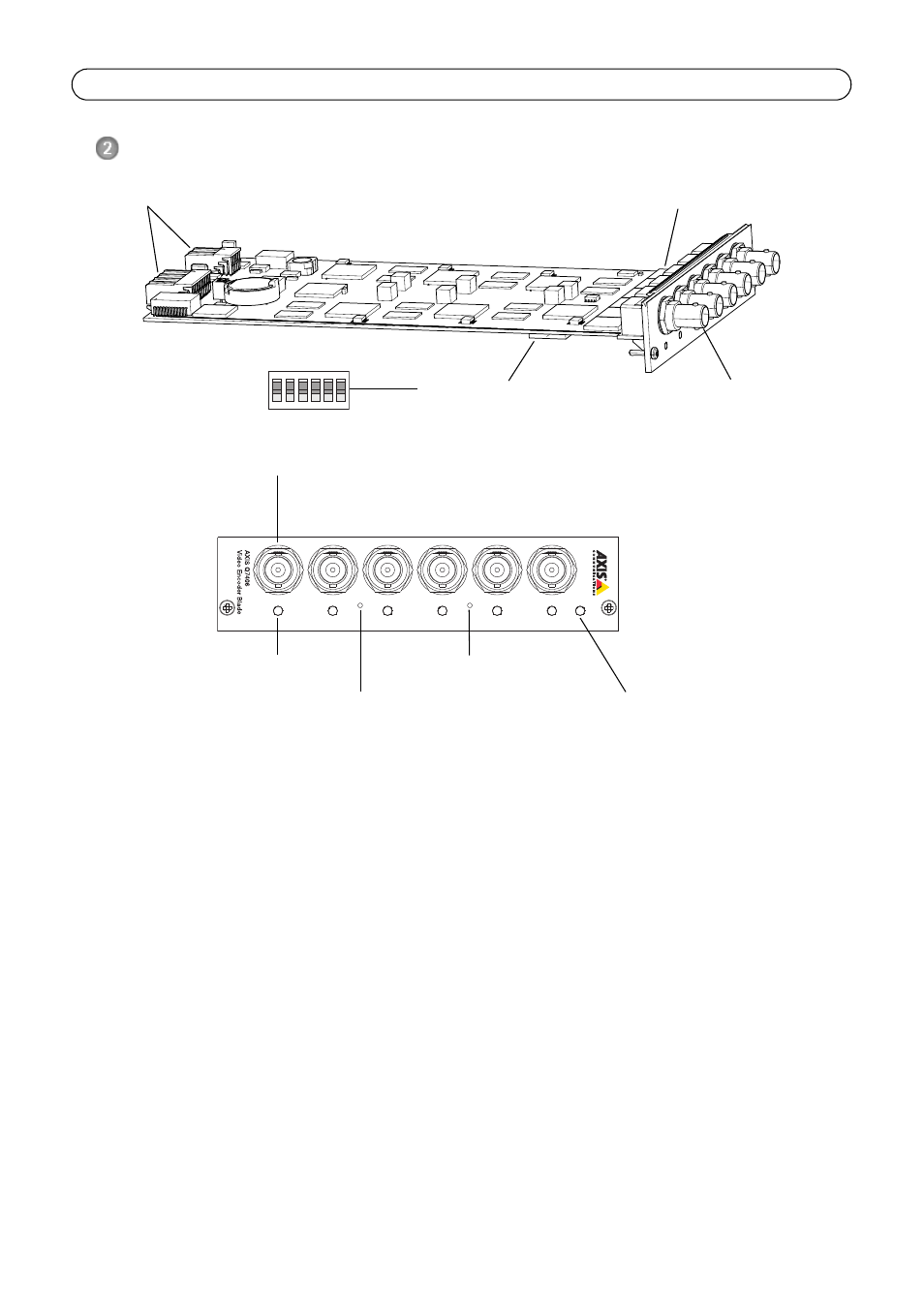

Presentación del hardware
Dimensiones
30 x 130 x 255 mm, sin incluir los conectores.
6 entradas de vídeo
Etiqueta con el número de serie y la referencia
Conectores de bus
Conmutadores (Switches) DIP
1 2 3 4 5 6
D I ON P
POWER
1 2 3 4 5 6
Botón de control
Entradas de vídeo 1-6
LED de alimentación
LEDs de estado 1-6 Botón de reinicio
