Seite 40 AXIS Q7406 Installationsanleitung

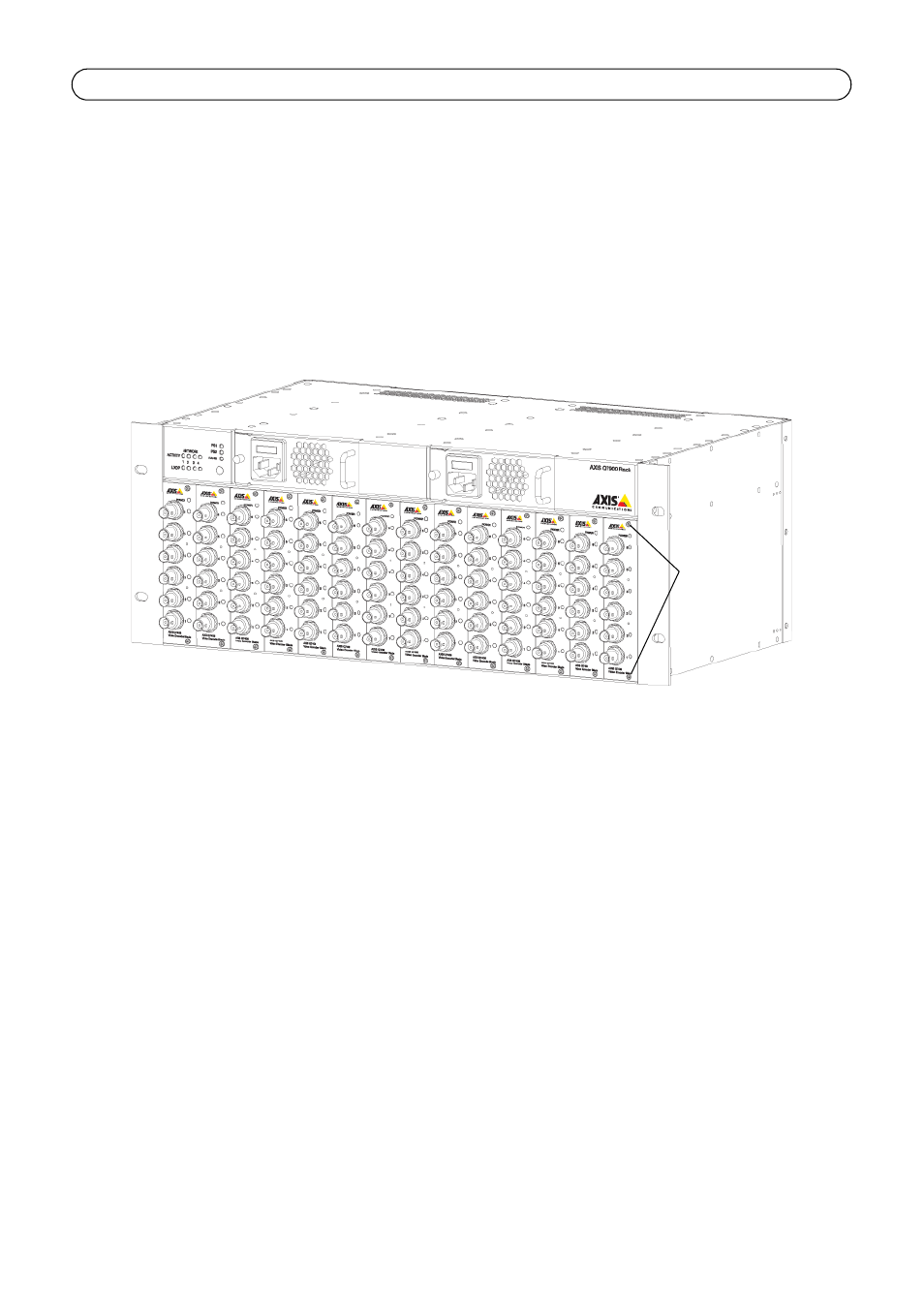

Einbau des AXIS Q7406 in das AXIS Q7900 Rack
Das AXIS Q7900 kann 14 Axis Video-Encoder im Blade-Format aufnehmen. Die Einschübe dafür
sind – von vorne betrachtet – von links nach rechts mit 1 bis 14 durchnummeriert. Die E/A-
Anschlüsse für jeden Einschub an der Rückseite sind ebenfalls nummeriert.
1. Entfernen Sie die Frontplattenabdeckung von dem Einschub, in den der Video-Encoder
eingebaut werden soll. Lösen Sie hierzu die Schraube zu beiden Seiten der Abdeckung.
2. Schieben Sie den Video-Encoder über die Führungen in das Rack ein. Der Dip-Schalter zur
Einstellung des Leitungsabschlusses sollte an der Unterkante sichtbar sein.
3. Befestigen Sie den Video-Encoder mithilfe der Schrauben von der Frontplattenabdeckung.
Hinweis: Für leere Einschübe sollten die Frontplattenabdeckungen verwendet werden.
Informationen zur Kontaktbelegung finden Sie in den Tabellen Kontaktbelegungen für den E/A-
Anschluss des AXIS Q7900 Rack, auf Seite 51 und Kontaktbelegungen für den RS-485-Anschluss des
AXIS Q7900 Rack, auf Seite 52 weiter unten. Weitere Informationen zum AXIS Q7900 finden Sie in
der Installationsanleitung für das AXIS Q7900 Rack.
Schrauben
