Pagina 58 Guida all'installazione di AXIS Q7406

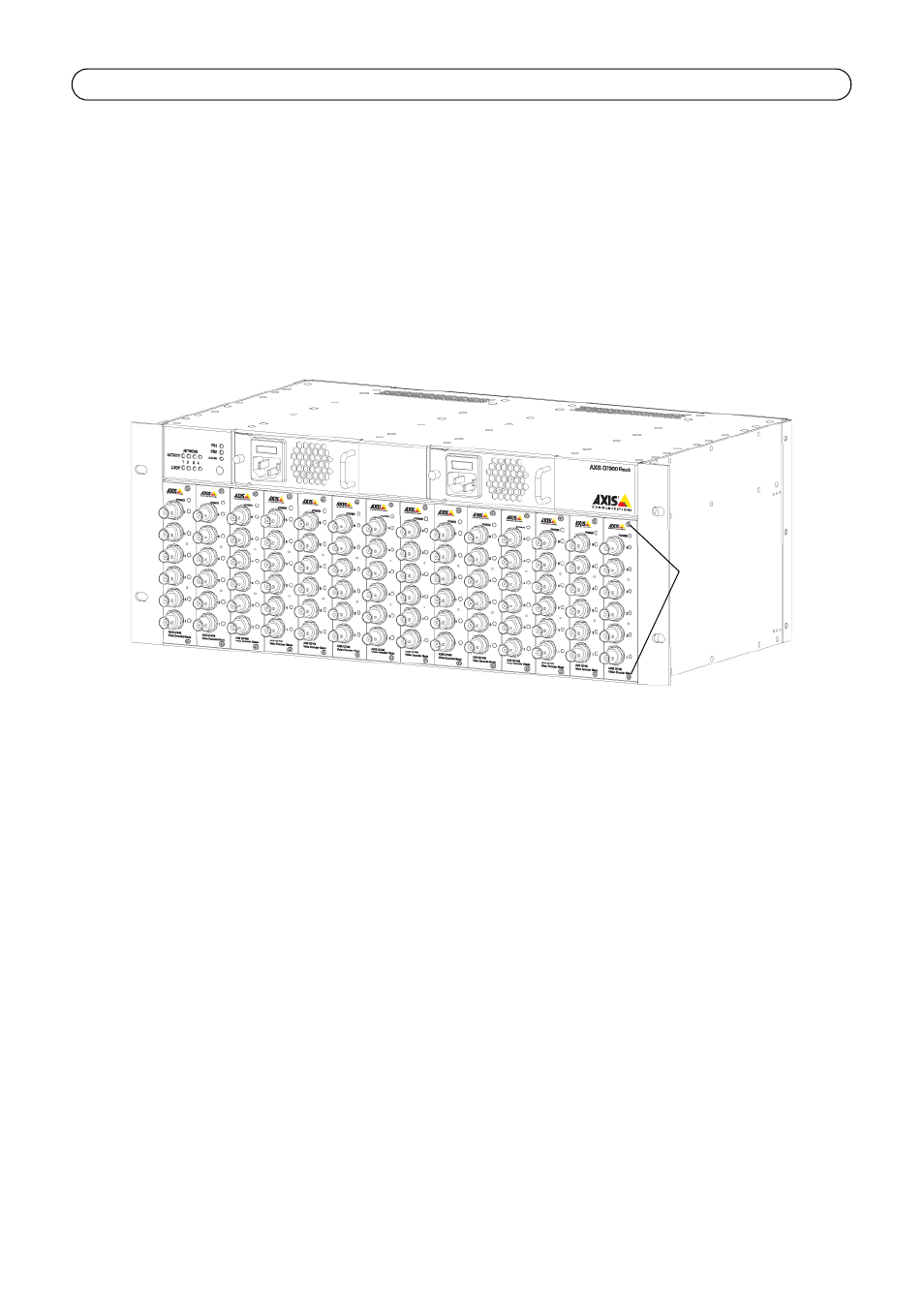

Installazione di AXIS Q7406 nel rack AXIS Q7900 Rack
Il rack AXIS Q7900 può contenere 14 codificatori video Axis modello blade. Gli slot sono numerati
da 1 a 14, da sinistra a destra, come mostra la vista frontale. Sono numerati anche i connettori I/O
di ciascuno slot sul pannello posteriore.
1. Rimuovere la copertura del pannello frontale dallo slot in cui verrà montato il codificatore
video. Per effettuare questa operazione, allentare la vite su ciascun lato della copertura.
2. Inserire il codificatore video facendolo scorrere lungo le guide. Il DIP switch per l’impostazione
della terminazione di linea è visibile sul bordo inferiore.
3. Fissare in posizione il codificatore video utilizzando le viti della copertura del pannello frontale.
Nota : Montare le coperture del pannello frontale su tutti gli slot vuoti.
Per informazioni sull’assegnazione dei pin, vedere le tabelle Assegnazioni dei pin del connettore I/O
del rack AXIS Q7900 Rack, alla pagina 69 e Assegnazioni dei pin del connettore RS-485 del rack
AXIS Q7900 Rack, alla pagina 70. Per maggiori informazioni sul rack AXIS Q7900, consultare la
Guida all’installazione di AXIS Q7900 Rack.
Viti
