ATTO Technology, Inc.

ATTO FibreBridge Installation & Operation Manual

- 48 -

ATTO Technology, Inc.

Appendix C: Circuit Board Dimensions & Important Jumper

Locations

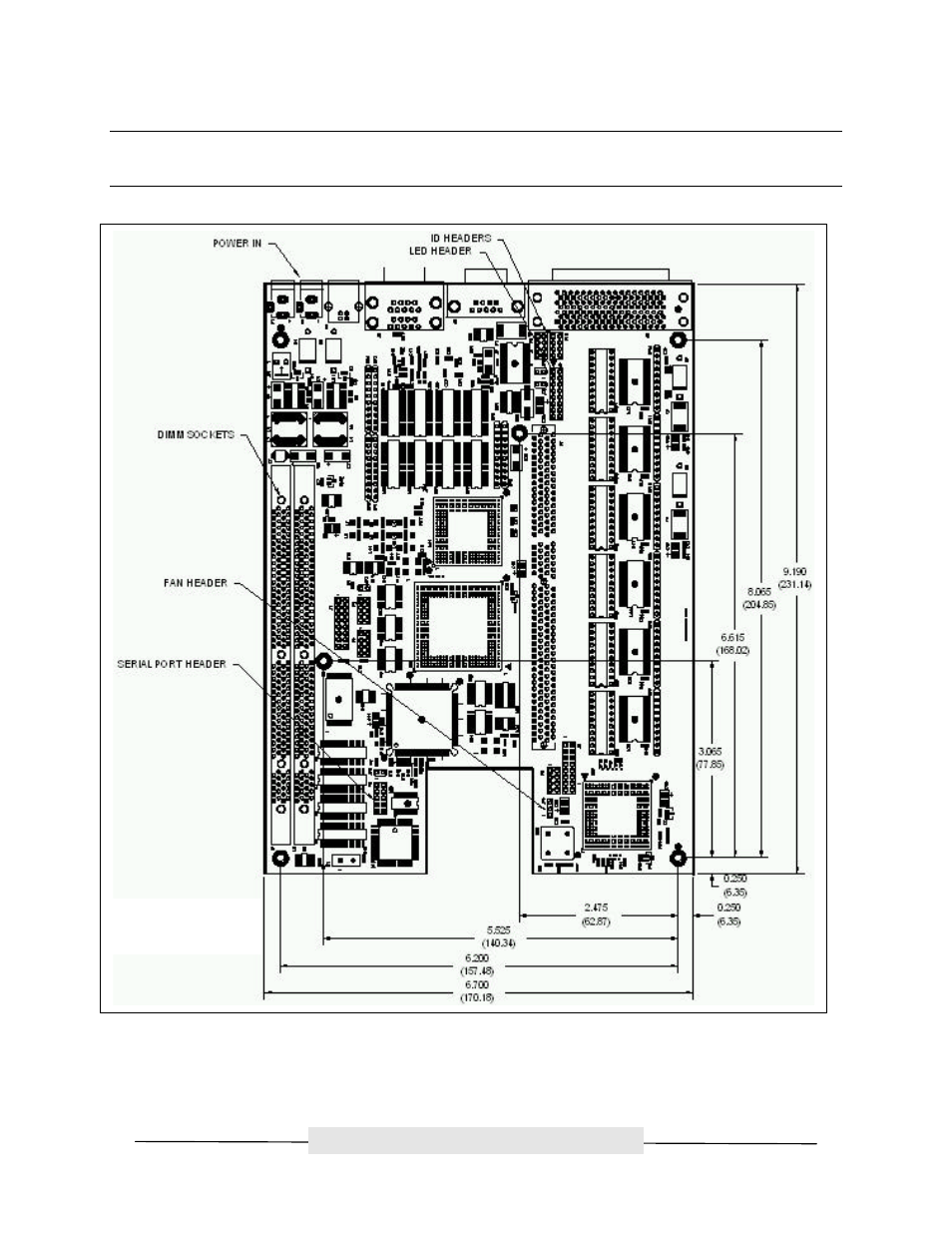

Figure C-1 ATTO FibreBridge 2100R Product Module Board Layout

Maximum Height
= 1.582” (4.015 cm)
