Seite 14

MNVCDCBD01_0442

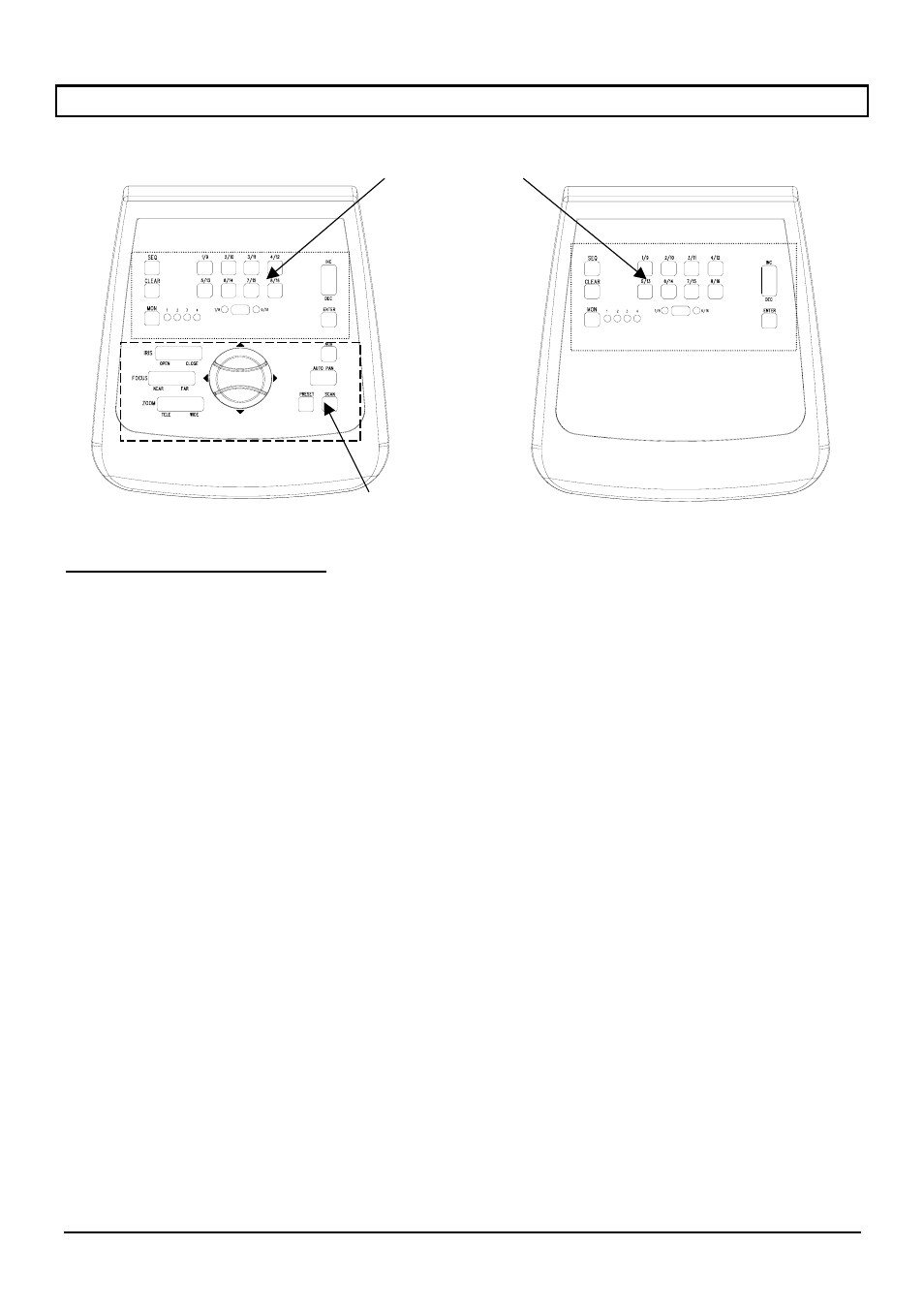

Tasten für die

Telemetrie-Umschaltung

DCTEL

DCBD

Tasten für die Video-

umschaltung

Tastatur u nd Umschaltfunktionen

7.1 Videoums chalttasten

Taste Mon (Monitor) : Mit ihr wird der aktive Videoausgang (Monitor) der gesteuerten Matrix gewechselt. Die
Monitortaste wird bis zum Erreichen des gewünschten Monitors mehrmals gedrückt. Der gesteuerte Monitor
wird durch den Zustand der Monitor-Leds gekennzeichnet:

• Led Mon1 an: Steuerung von Monitor 1 (Videoausgang 1)

• Led Mon2 an: Steuerung von Monitor 2 (Videoausgang 2)

• Led Mon3 an: Steuerung von Monitor 3 (Videoausgang 3)

• Led Mon4 an: Steuerung von Monitor 4 (Videoausgang 4)

Taste SHIFT: Diese Taste befindet sich zwischen den Leds 1-8 und 9-16. Einzeln gedrückt, gestattet sie die
Auswahl der Kameragruppe: Gruppe 1-8 oder Gruppe 9-16. Der Status der aktiven Kameragruppe wird durch
die Leds rechts und links der SHIFT-Taste kenntlich gemacht (Led 1-8 und Led 9-16).
Wird SHIFT gemeinsam mit ENTER gedrückt, tritt man in den OSM-Programmiermodus solcher Matrix ein,
welche diese Funktion unterstützen (siehe den Abschnitt zur OSM-Programmierung der Matrix).

Zifferntasten 1/9 2/10 3/11 4/12 5/13 6/14 7/15 8/16: Sie gestatten die Direktanwahl des Eingangs am
manuellen Kanal der Matrix (in Abhängigkeit vom Status der eingestellten Kameragruppe). Der Status der
Zifferntasten wird durch das Aufleuchten der zugehörigen Led kenntlich gemacht.
