Pag. 4 DTRXDC 2900

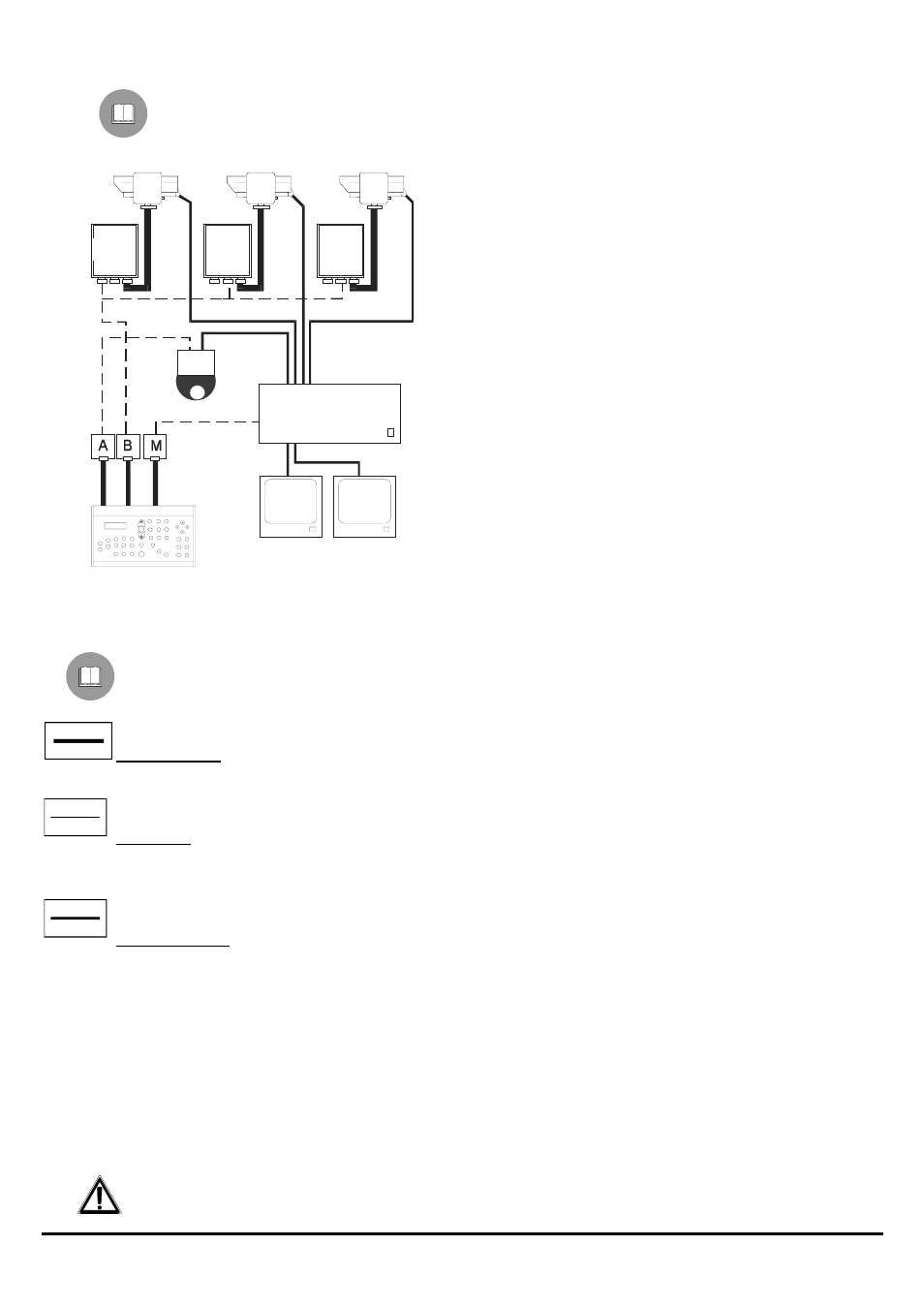

Esempio di installazione
Impianto gestito da un unico operatore, con controllo della commutazione video e di una serie di
brandeggi
MATERIALE IMPIEGATO
Tastiere di controllo:
• 1 tastiera di controllo
Gestione del video:
• 2 monitor
• 3 telecamere (+ 1 nel ricevitore OEM)
• 1 matrice video SW328
Gestione della telemetria:
• 3 ricevitori DTRXDC
• 3 brandeggi PTH355P
• 1 ricevitore OEM (con camera incorporata)
Cavi
Negli schemi d’esempio sono stati utilizzati diversi tipi di tratto per indicare cavi di diversa funzione:
cavo telefonico:
1,5 m, fornito in dotazione con la tastiera.
cavo video:
Coassiale RG 59 o cavo equivalente.
Per lunghe distanze si consiglia un sistema di trasmissione video su doppino twistato.
cavo multipolare:
Stabilire il numero finale di cavi, seguendo le indicazioni seguenti:
4 fili per la movimentazione del brandeggio (24 V
=
): destra, sinistra, alto, basso, autopan
6 fili di controllo per ottiche ad inversione di polarità (zoom, focus, iris)
4 fili di controllo per ottiche a filo comune (zoom, focus, iris)
7 fili per la gestione del preset: 5 collegati ai potenziometri di riferimento, +5 V
=
e massa
2 fili per ciascun ausiliare utilizzato
3 fili per cavo alimentazione
Nota: è consigliato l’utilizzo di differenti cavi multipolari per le diverse funzioni.
Sezione minima consigliata:
− 0,56 mm.² (AWG 20) per collegamenti in alta tensione.
− 0,34 mm.² (AWG 22) per collegamenti in bassa tensione.
− 0,75 mm.² (AWG 18) CENELEC H05VV-F per fili di alimentazione DTRXDC
Il cavo multipolare del preset non deve essere in comune ad altre funzioni.
SW328
DCS3
DTRXDC DTRXDC DTRXDC
