Page 10 DTRXDC 2900
A noter: les bornes RX-485A et RX-485B qui présentent la charge insérée, doivent être reliées, respectivement, aux
bornes TX-485A et TX-485B de l’unité précédente, elles aussi avec charge insérée::

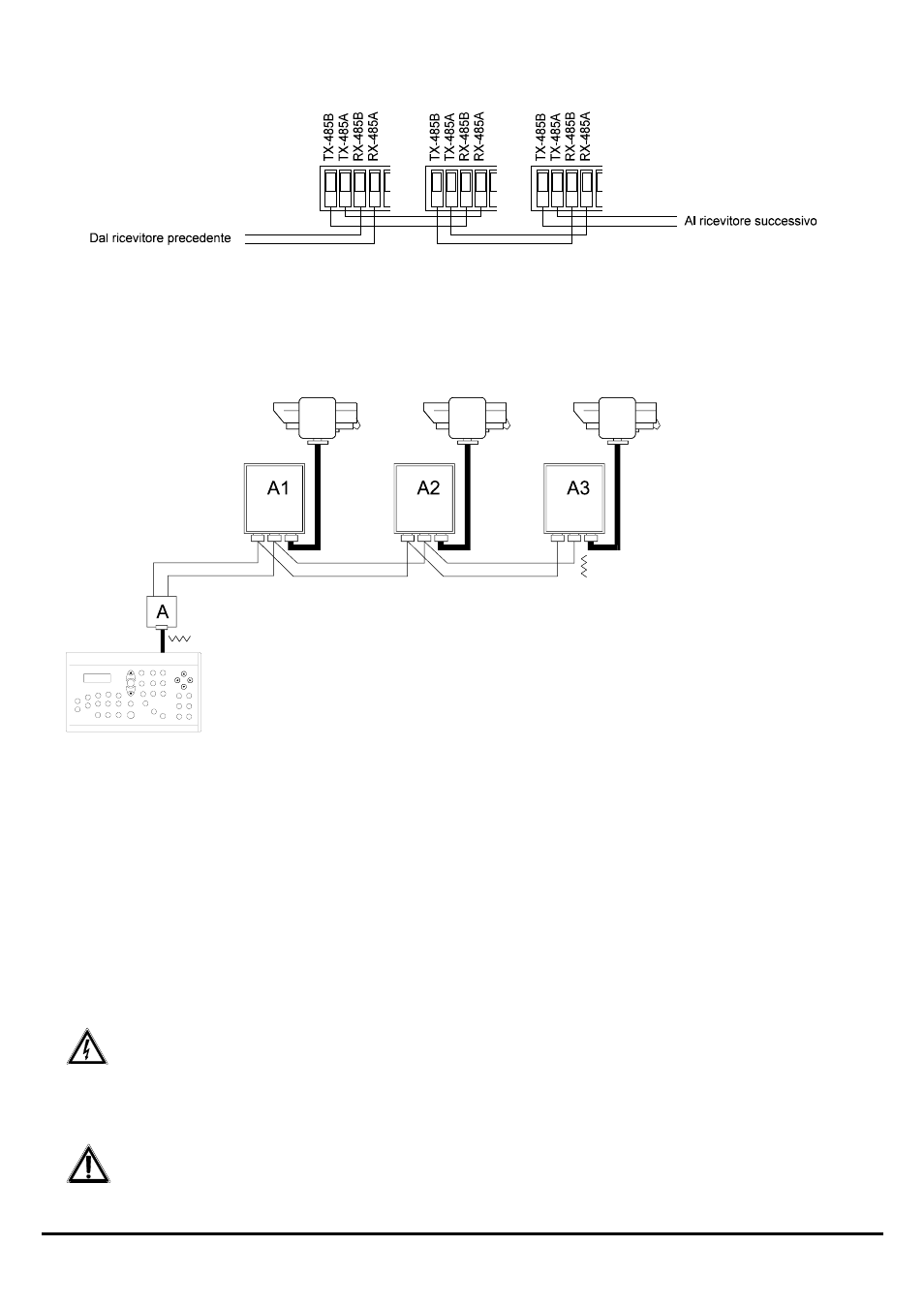

Plusieurs récepteurs par ligne, raccordement avec câble à deux conducteurs torsadés
Tous les récepteurs reliés à une même ligne doivent utiliser le même protocole de communication RS485.
Les considérations suivantes peuvent s’entendre valables pour chacune des lignes:
• seul l’un des pupitres (celui qui est situé à une extrémité de la ligne) présente la charge insérée
• seul l’un des récepteurs (celui qui est placé à l’autre extrémité de la ligne) présente la charge insérée.
• la longueur totale de la ligne ne doit pas dépasser 1200 m.
La ligne A du pupitre DCS3 pour la communication vers la télémétrie a été utilisée. Les extrémités (Pupitre -
Récepteur A3) doivent avoir la résistance de terminaison insérée de ligne. Les récepteurs A1, A2 ne doivent pas avoir
la résistance de terminaison insérée. La longueur maximale de la ligne, d’une extrêmité à l’autre (du pupitre au
récepteur A3), est de 1200 mètres.
Réglage de la tension de contrôle de l’objectif
• raccorder le câble d’alimentation et mettre le DTRXDC sous tension ( LD8 allumé )
• mettre les pointes du voltmètre sur les bornes FOCUS + et FOCUS-
• appuyer une des deux touches FOCUS du pupitre DCS3
• régler la tension de côntrole de l’objectif par le trimmer TR1 ( default 12V
=
)
Raccordement des câbles de la tourelle, de l’objectif et des alarmes
ATTENTION : Avant d’effectuer les opérations suivantes vérifier si la tension de côntrole de la tourelle et le
réglage de l’objectif employé sont corrects.
• Couper l’ alimentation de l’unité
• Effectuer les raccordements à l’objectif, à la tourelle et aux câbles d’alarme
• Mettre l’unité sous tension
La longueur du câble de raccordement entre le connecteur J3 du récepteur DTRXDC et la tourelle ne doit pas
dépasser 5 mètres.
