Seite 9 DTRXDC 2900

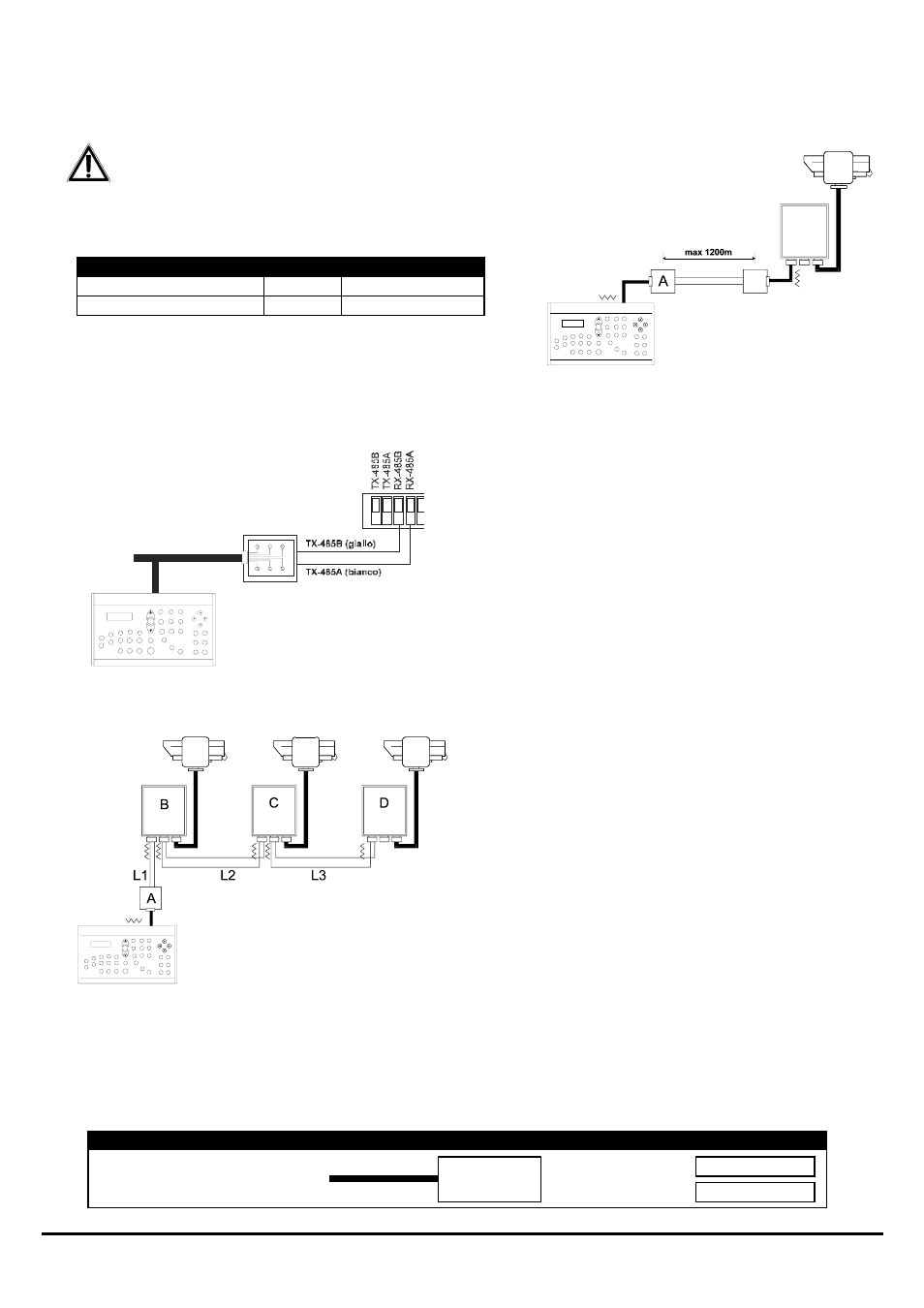

Verbindung mit der Steuereinheit
Die DCS3-Tastatur und der DTRXDC-Empfänger können direkt durch ein vom Hersteller mitgeliefertes Telefonkabel
verbunden werden. Hierzu gemäß der nachstehenden Richttabelle den Steckverbinder RJ11 verwenden, der
Bestandteil des Schaltkreises ist.
Verbindung DCS3-Tastatur - DTRXDC-Empfänger
Kommunikationsmodalitäten RS485: Höchstentfernung
1200 Meter
DCS3 (RJ11 A o B) DTRXDC
TX-485A Weiß ------- Blau RX-485A
TX-485B Gelb ------- Schwarz RX-485B
Anmerkung: beim DTRXDC-Empfänger wird beim Empfang die
Ladung eingeschaltet und ist mit der Leitung A oder B der
Tastatur mit eingeschalteter Ladung verbunden.
Von der Empfängerseite aus läßt sich der Anschluß an die Klemmen RX-485A und RX-485B gemäß dem
nachstehenden Schema einfacher vornehmen.
Kaskadenschaltung von mehreren Empfängern
Die DTRXDC-Empfänger können das empfangene Signal intern regenerieren und über eine andere Kommunikations-
leitung an den nächtsten Empfänger weiterschicken. Jedes der drei Leitungsteilstücke (L1, L2, L3) gilt als unabhängig,
und verbindet von Punkt zu Punkt nur zwei Vorrichtungen, beide mit eingeschalteter Ladung, auf eine Höchstlänge
von 1200 Metern. Die Distanz zwischen Tastatur und Empfänger D kann also bis zu 3600 m betragen (1200 m
zwischen Tastatur und Empfänger B, 1200 m zwischen Empfänger B und Empfänger C, sowie weitere 1200 m
zwischen Empfänger C und Empfänger D, was eine Gesamtstrecke von 3600 m ergibt).
DCS3 Telef. Kabel RJjack DTRXDC
RS485A Verbinder Weiß ------------------------ RX-485A
RS485B RJ11 ‘A’ e ‘B’ Gelb ------------------------ RX-485B
DCS3
DCS3
