Connecteurs et raccordements
La procedure d’installation doit être effectuée seulement par personnel technique qualifié: un raccordement
incorrect des différentes périphériques peut entraîner l’isolation du pupitre du reste du système.

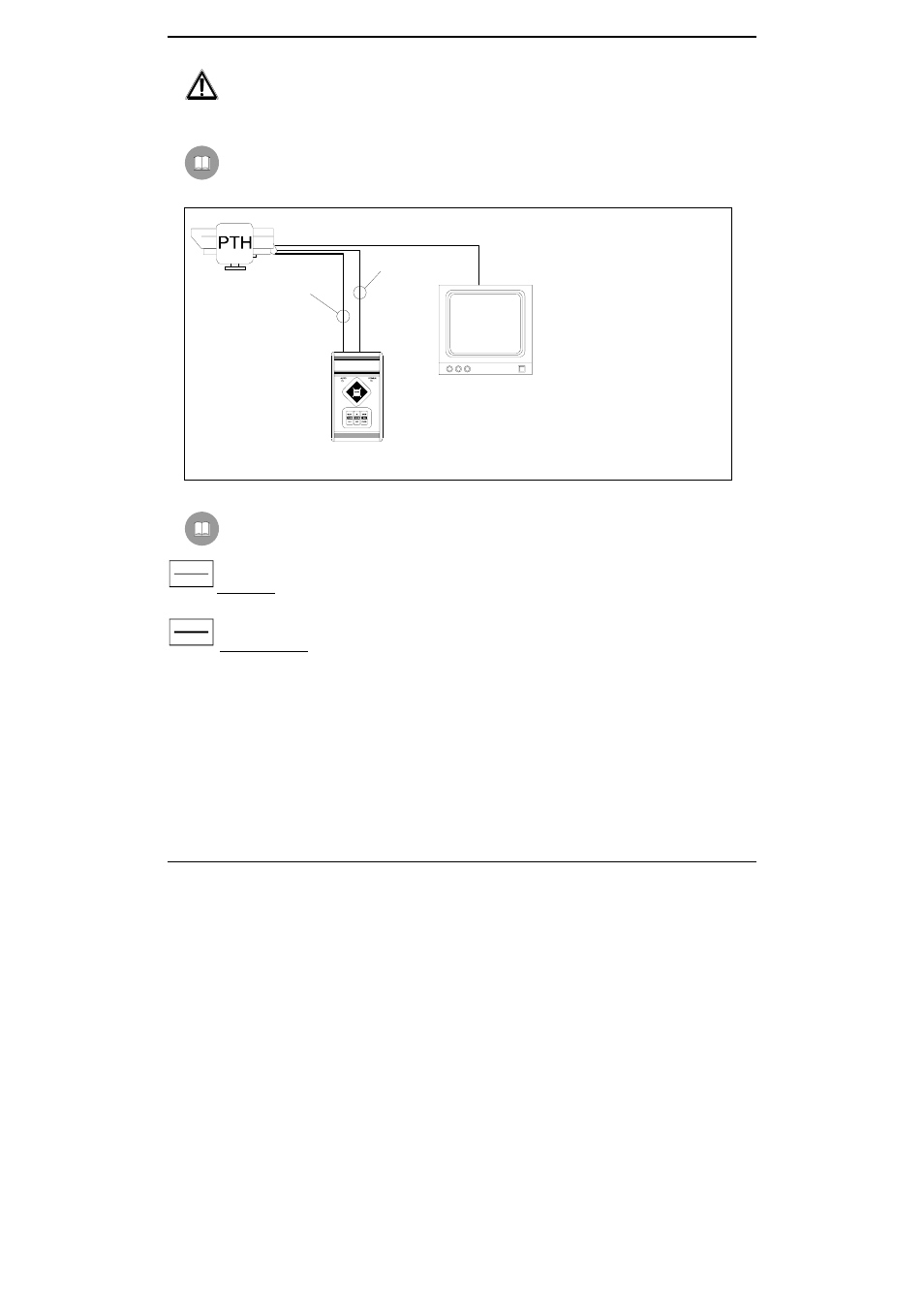

Exemple d’installation
Installation contrôlée par un opérateur avec un moniteur: l’opérateur contrôle une tourelle et les fonctions de
FOYER (FOCUS), ZOOM, DIAPHRAGME (IRIS) de la télécaméra:
MATERIEL EMPLOYÉ
Pupitre de contrôle:
• 1
pupitre CBZ220/CBZ24
Gestion du vidéo:
• 1
moniteur
Gestion de la télémétrie:
• 1
tourelle
• 1 objectif motorisé
Câbles
Dans les exemples, des traits différents ont été employés pour indiquer des câbles à fonctions diversifiées:
câble vidéo:
coaxial RG 59 ou câble équivalent
câble multipolaire:
chaque fonction de commande tourelle est activée / désactivée par un relais à l’intérieur du récepteur.
Déterminer le nombre final de câbles, suivant les indications ci-dessous:
7 fils pour le mouvement de la tourelle: droite, gauche, haut, bas, autopan, commun, terre
6 fils de commande pour objectif fonctionnant par inversion de polarité (objectif, focus, iris)
4 fils de commande pour objectif fonctionnant par fil commun (objectif, focus, iris)
2 fils pour l’auxiliaire
Note: on conseille l’emploi de câbles multipolaires différents pour les fonctions en basse tension et haute tension.
Section conseillée de minimum:
0,56 mm.² (AWG 20) pour fils en haute tension (tourelle)
0,34 mm.² (AWG 22) pour fils en basse tension (objectif, auxiliaire)
Câble 7 fils
pour le
raccordement
de la tourelle
Câble 6 fils pour
le raccordement
de l’objectif
CBZ220/CBZ24
