Pag. 6 MNVCCBZ_0828
Connettori e collegamenti
La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il collegamento
non corretto delle varie periferiche può comportare l’isolamento della tastiera dal resto del sistema.

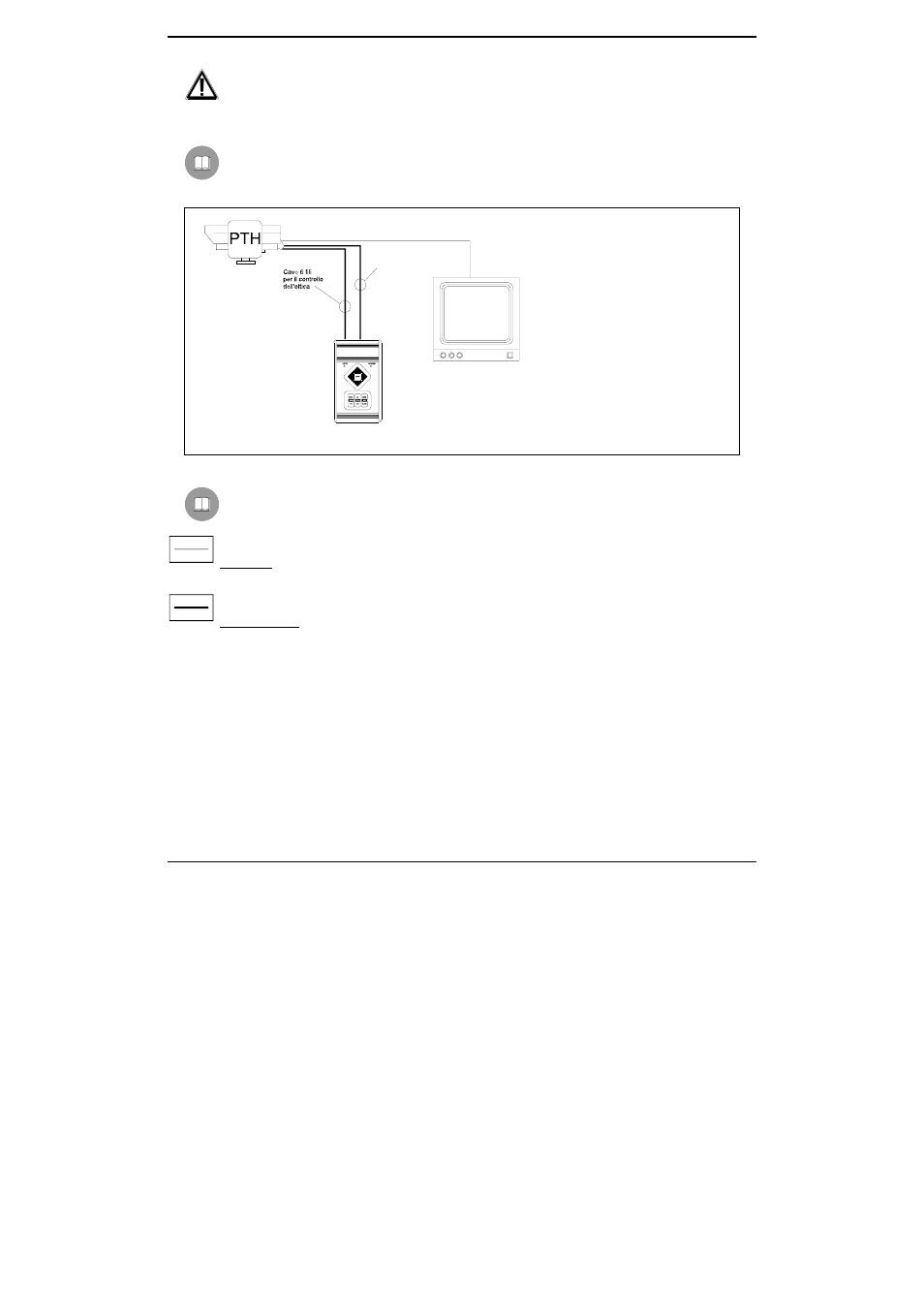

Esempio di installazione
Impianto controllato da un operatore con un monitor: l’operatore controlla un brandeggio e le funzioni di
FUOCO (FOCUS), ZOOM, DIAFRAMMA (IRIS) della telecamera:
MATERIALE IMPIEGATO
Tastiera di controllo:
• 1 tastiera di controllo
CBZ220/CBZ24
Gestione del video:
• 1
monitor
Gestione della telemetria:
• 1
brandeggio
• 1 ottica motorizzata
Cavi
Negli schemi d’esempio sono stati utilizzati di versi tipi di tratto per indicare cavi di diversa funzione:
cavo video:
coassiale RG 59 o cavo equivalente.
cavo multipolare:
ogni funzione di controllo del brandeggio viene attivata / disattivata da un relè interno al ricevitore.
Stabilire il numero finale di cavi, seguendo le indicazioni seguenti:
7 fili per la movimentazione del brandeggio: destra, sinistra, alto, basso, autopan, comune, terra
6 fili di controllo per ottiche ad inversione di polarità (zoom, focus, iris)
4 fili di controllo per ottiche a filo comune (zoom, focus, iris)
2 fili per l’ ausiliare
Nota: è consigliato l’utilizzo di differenti cavi multipolari per le funzioni in bassa tensione ed in alta tensione.
Sezione minima consigliata:
0,56 mm.² (AWG 20) per fili in alta tensione (brandeggio)
0,34 mm.² (AWG 22) per fili in bassa tensione (ottica, ausiliare)
CBZ220/CBZ24
Cavo 7 fili
per il controllo
del brandeggio
