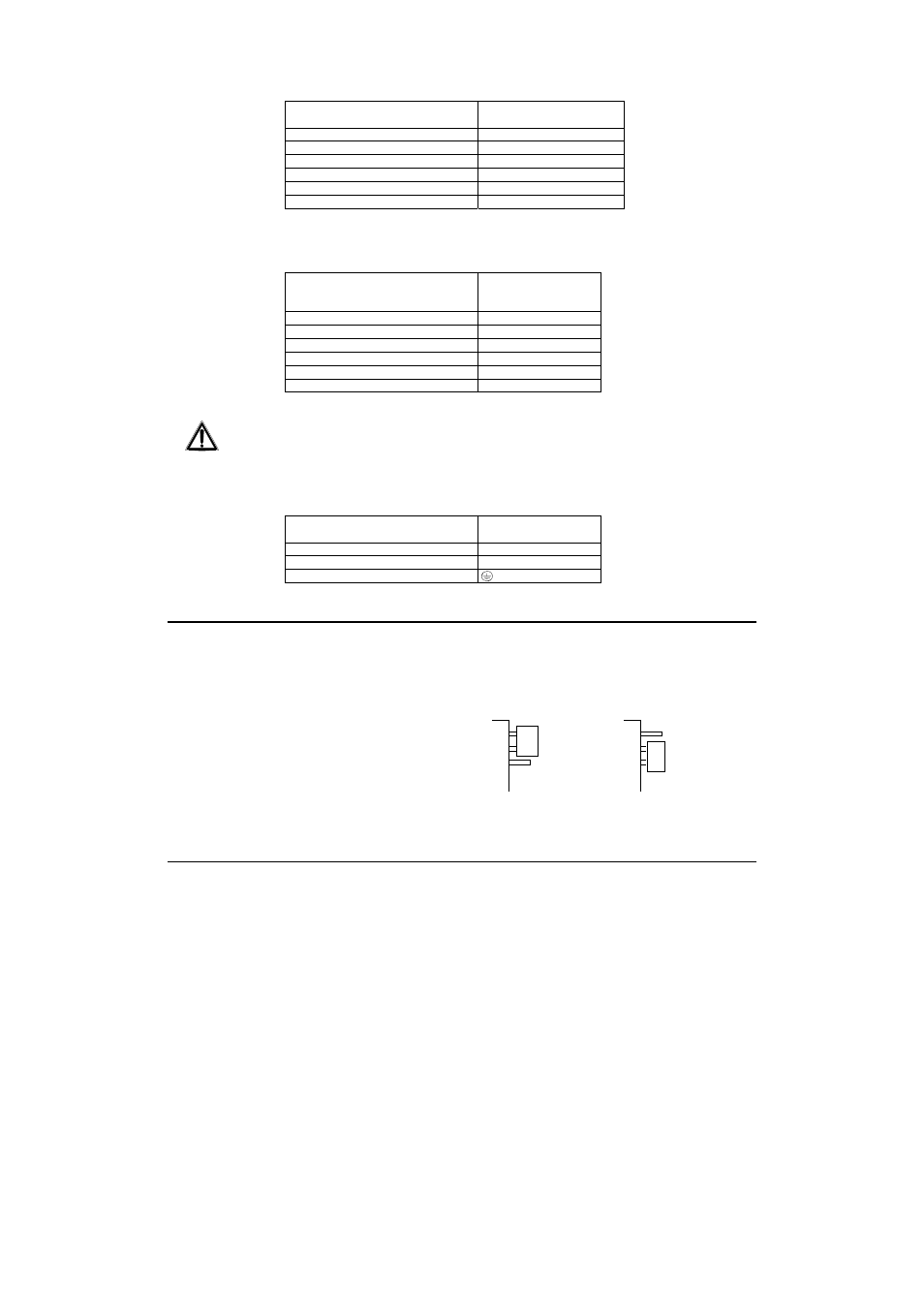

Pag. 8 MNVCCBZ_0828
Collegamento della tastiera CBZ220/CBZ24 all’ottica
Collegamenti di ottiche a inversione di polarità:
Dove Agire: cavo in uscita per il collegamento dell’ottica
Impostazioni: collegare i fili all’ottica secondo la tabella seguente:
Fili in uscita dal CBZ220/CBZ24 Collegamento all’ottica
NERO Zoom
VIOLA Zoom
ROSSO Fuoco (FOCUS)
BLU Fuoco (FOCUS)
ROSSO/BLU Diaframma (IRIS)
GRIGIO/ROSA Diaframma (IRIS)
Collegamenti di ottiche a filo comune:
Dove Agire: cavo in uscita per il collegamento dell’ottica
Impostazioni: collegare i fili all’ottica secondo la tabella seguente:
Fili in uscita dal CBZ220/CBZ24 Collegamento
all’ottica
NERO Zoom
ROSSO Fuoco (FOCUS)
ROSSO/BLU Diaframma (IRIS)
VIOLA Comune
BLU Comune
GRIGIO/ROSA Comune
Collegamento dei cavi di alimentazione del CBZ24
ATTENZIONE: prima di eseguire i collegamenti assicurarsi che la linea di alimentazione corrisponda a quella
indicata nelle etichette di marcatura della tastiera.
Dove Agire: cavo in uscita per il collegamento dell’alimentazione
Impostazioni: collegare i tre fili secondo la tabella seguente:
Fili in uscita dal CBZ24 Collegamento
all’alimentazione
BLU 24Vac
MARRONE 24Vac
GIALLO/VERDE
Nel caso di CBZ220 in versione 230Vac è presente una spina Shuco.
Configurazione della tastiera CBZ220/CBZ24
La tastiera CBZ220/CBZ24 è predisposta per una tensione di uscita sui contatti dell’ottica di 12Vdc.
È possibile portare questa tensione a 6Vdc:
Dove agire: Jumper localizzato nella parte superiore del circuito all’interno della tastiera
Impostazioni:
1. Togliere alimentazione all’unità
2. Togliere le tre viti di fissaggio del fianco destro
3. Posizionare il jumper secondo lo schema a fianco
4. Richiudere il fianco serrando le viti
6 V= ca
12 V= ca
