DE - D
eutsch - B
edienungslanleitung
5
Die Kabel durch die Kabelschellen einführen und die
notwendigen elektrischen Anschlüsse durchführen;
sich vergewissern, daß die Kabelschellen gut
befestigt sind.
6.1.2.1 Version 12Vdc/24Vac
Die Schaltung wird, wenn die Heizung mit einer
Spannung von 24Vac versorgt wird, mit den
Klemmen angeschlossen, die im Schema dargestellt
sind.
Heater OUT 12Vdc/24Vac OUT 12Vdc/24Vac
IN 12Vdc/24Vac
Fig. 04
6.1.2.2 Version 115/230Vac
Die Schaltung wird, wenn die Heizung mit einer
Spannung von 115/230Vac versorgt wird, mit den
Klemmen angeschlossen, die im Schema dargestellt
sind.
OUT 115/230Vac
IN 115/230Vac
Heater OUT 115/230Vac
Fig. 05
Bevor das Gehaüse wieder schließen, den Boden
wieder einfügen und den Schlitten, in Funktion vom
Installationstyp, auf der Wandhalterung (Fig. 06, Seite
6), oder auf dem S-N-Kopf (Fig. 07, Seite 6), orientieren.
Das Gehäuse schließen und dabei darauf achten, daß
die entsprechende Dichtung nicht beschädigt wird
(sich vergewissern, daß sie korrekt in die eigenen
Sitze eingeführt worden ist).
6 Zusammenbau Und
Installation
g h Zusammenbau und Installation sind
Fachleuten vorbehalten.

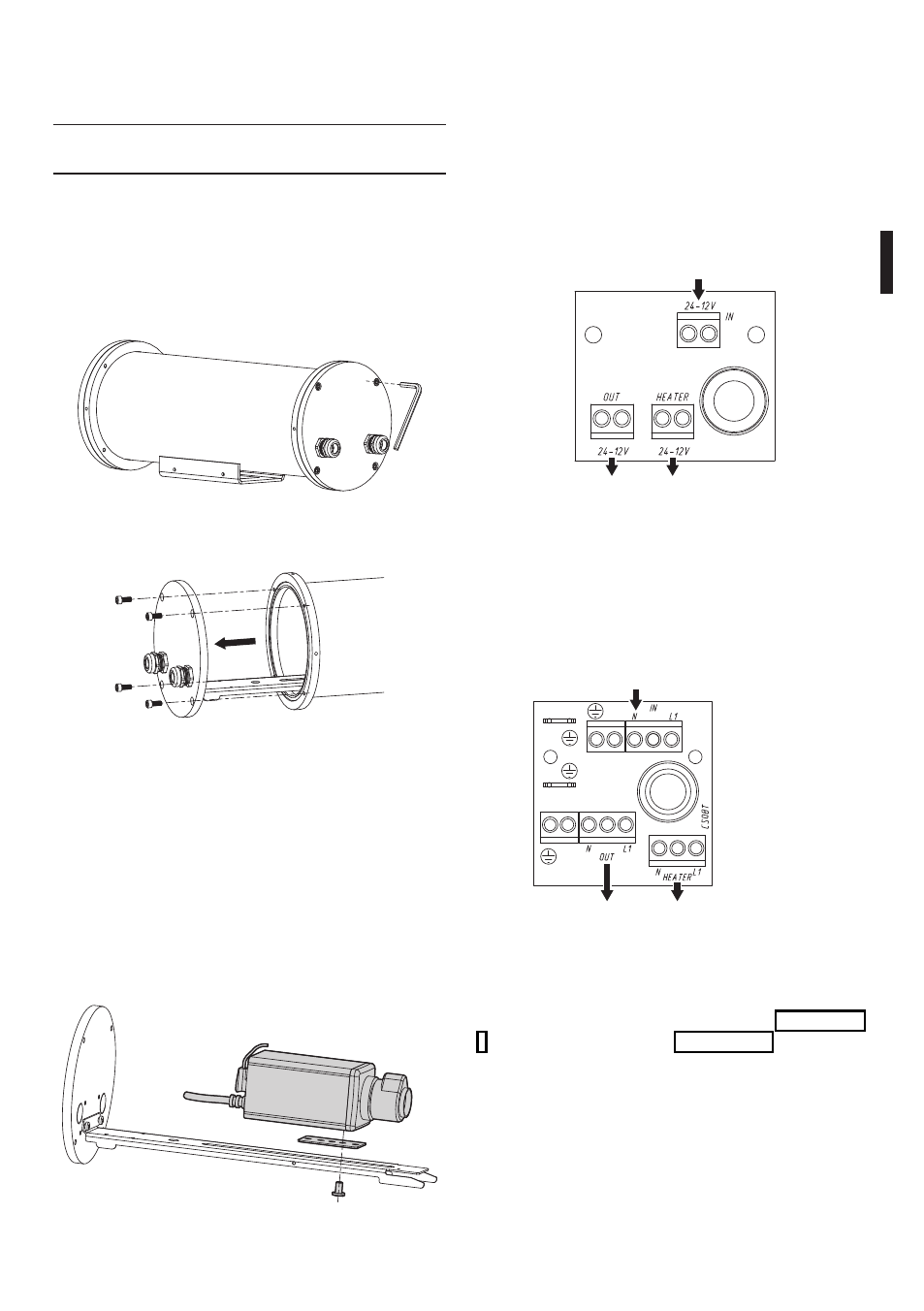

6.1 Installation
6.1.1 Öffnung des Schutzgehause
Um das Gehäuse zu öffnen, die Schrauben am
hinteren Boden ausdrehen, indem man den
mitgelieferten Sechskantschlüssel verwendet.
Fig. 01
Den Gehäuseboden herausziehen.
Fig. 02
6.1.2 Installation der Kamera
In diesem Abschnitt wird beschrieben, wie die
Kamera im Inneren des Schutzgehäuses installiert
wird.
Das Gehäuse wie zuvor beschrieben öffnen.
Die Kamera auf den Schlitten positionieren, indem
man das Isolierplättchen und die mitgelieferte 1/4“
Schraube benutzt. Falls erforderlich Abstandstücke
benutzen, um die Fernsehkamera unddie Optik
korrekt zu positionieren.
Fig. 03
